价格：￥0.00/件
品牌：力士乐
标签： 全新原装 力士乐 泵（内贸） A4VG180EP4DT1 32L-NZD02F001PP
发货：3天内

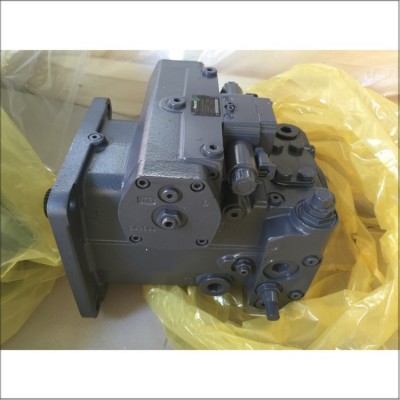

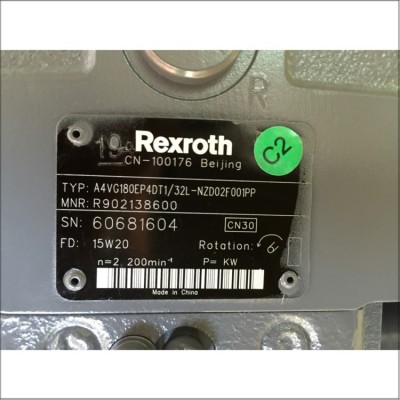

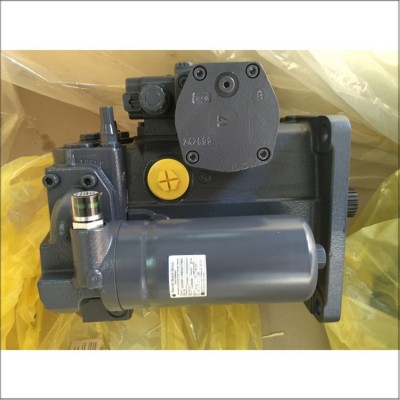

全新原装\力士乐\泵（内贸）\A4VG180EP4DT1 32L-NZD02F001PP
A4VTG 轴向柱塞变量泵
系列 33
规格 NG71，90
公称压力 400 bar
*大压力 450 bar
闭式回路
适用于行走式混凝土搅拌机中的磁鼓驱动器
特性
– 斜盘设计轴向柱塞变量泵，用于闭式回路中的静压传动。
– 流量与驱动转速和排量成比例。
– 随着斜盘角度从零增加至其*大值，流量增加。
– 当斜盘通过中位时，液压油流动方向会平稳改变。
– 高压油口装有两个压力溢流阀，以防静压传动 (泵和马达)过载。
– 高压溢流阀也可作为补油阀使用。
– 内置补油泵充当进料泵并控制压力供应。
– *大补油压力受内置的补油溢流阀限制。
技术参数
液压油
在开始项目规划之前，请参考技术数据表 RC 90220 (矿物油)和 RC 90221 (环保液压油) 以获取有关液压油选择和工作条件的详细信息。变量泵 A4VTG 不适用于 HFA、HFB 和 HFC。在使用 HFD或者环保液压油时，必须遵守有关技术参数和密封件的限制。请与我们联系。
关于选择液压油的详细信息
要正确地选择液压油，需要知道与环境温度相关的工作温度：在闭式回路中为油路温度。选择液压油时，工作温度范围内的工作粘度应处于*佳范围(νopt) 内，请参见选择图的阴影区域。我们建议在所有情况下
都应选择较高的粘度等级。示例：当环境温度为 X °C 时，将回路中的工作温度设置为60 °C。在*佳工作粘度范围 ( νopt. 阴影区)，对应粘度等级VG 46 或 VG 68；应选择：VG 68。
注意
壳体泄油温度 (受压力和速度的影响) 始终高于油路温度。但部件任何部位的温度均不可高于 115 °C。在确定轴承处液压油粘度时，应将下面指定的温差考虑在内。如果由于*端工作参数导致无法满足上述条件，请咨询我们。
液压油的过滤
过滤可提高液压油的清洁度，进而延长轴向柱塞单元的使用寿命。为了确保轴向柱塞单元的功能可靠性，有必要对液压油进行测量总量评估，以确定固体颗粒污染的数量，进而判断其清洁度是否符合 ISO 4406。清洁度至少应维持在 20/18/15 级。视系统和应用而定，对于 A4VTG，我们建议滤筒 β20 ≥ 100。滤筒处的压差增大时，β 值不得下降。当液压油温度非常高 (90 °C 至*高 115 °C) 时，清洁度至少应达到 ISO 4406 标准的 19/17/14 级。如果无法达到上述清洁度等级，请与我们联系。
轴密封圈
允许的压力负载
轴密封圈的使用寿命受泵转速和壳体泄油压力的影响。建议在工作温度下连续壳体泄油平均压力不超过 3 bar (在减速情况下，*大允许壳体泄油压力为 6 bar，请参见图示)。短期内(t < 0.1 s) 的压力峰值*高允许为 10 bar。轴密封圈的使用寿命会随压力峰值出现频率的增加而缩短。壳体压力必须等于或大于轴密封圈的外部压力。
温度范围
FKM 轴密封圈可在壳体泄油温度为 -25 °C 至 +115 °C 的条件下使用。
注意
对于在 -25 °C 以下的应用情况，需要使用 NBR 轴密封圈 (允许温度范围：-40 °C 至 +90 °C)。订购时，请以明文形式注明 NBR 轴封。请与我们联系。
工作压力范围
工作管路油口 A 或 B 处的压力
公称压力 pnom _________________________________ 400 bar
*大压力 pmax _________________________________ 450 bar
单次工作时间____________________________________ 10 秒
总工作时间 __________________________________ 300 小时
*小压力 (高压侧) ______________________________ 25 bar
*小压力 (入口) _________________________________ 10 bar
(补油压力设置必须更高，具体视系统而定)
压力变化速率 RA max ________________________ 9000 bar/s
补油泵
吸油口 S 处的压力
持续时间 pS min (ν ≤ 30 mm2/s) _________ ≥ *对压力 0.8 bar
短期，在冷启动时 (t < 3 分钟) __________ ≥ *对压力 0.5 bar
*大压力 pS max ________________________ ≤ *对压力 5 bar
标准调节 pSp (n = 1500 rpm) _____________________ 22 bar
公称压力 pSp nom ________________________________ 30 bar
*大压力 pSp max ________________________________ 40 bar
控制压力
为确保控制的功能可用，需要下列控制压力，具体视速度和
工作压力而定 (测量点，油口 PS)：
对于 EP 和 HW 控制
*小控制压力 pSt min (n = 1500 rpm) _______________ 22 bar
补油泵
吸油口 S 处的压力
持续时间 pS min (ν ≤ 30 mm2/s) _________ ≥ *对压力 0.8 bar
短期，在冷启动时 (t < 3 分钟) __________ ≥ *对压力 0.5 bar
*大压力 pS max ________________________ ≤ *对压力 5 bar
标准调节 pSp (n = 1500 rpm) _____________________ 22 bar
公称压力 pSp nom ________________________________ 30 bar
*大压力 pSp max ________________________________ 40 bar
控制压力
为确保控制的功能可用，需要下列控制压力，具体视速度和
工作压力而定 (测量点，油口 PS)：
对于 EP 和 HW 控制
*小控制压力 pSt min (n = 1500 rpm) _______________ 22 bar
定义
公称压力 pnom
公称压力与*大设计压力相对应。
*大压力 pmax
*大压力与单次工作时间内的*大工作压力相对应。单次工
作时间的总和不得超过总工作时间。
*小压力 (高压侧)
防止损坏轴向柱塞单元所需的高压侧*小压力 (A 或 B)。
*小压力 (入口)
为了防止损坏轴向柱塞单元，必须确保入口 (A 或 B) 处具有
*小压力。
压力变化速率 RA
在整个压力范围内压力变化时的*大允许增大/减压速率。
推荐型号：
R902003335 A4VTG90EP2/32L-NXD10F001S-S 轴向柱塞泵
R902003480 A4VTG56HWDM1/32R-NTC02F003S-S 轴向柱塞泵
R902004927 A4VTG71EP2/32R-NLD10F001SG-S 轴向柱塞泵
R902007240 A4VTG90EP2/32R-NLD10F001SG-S 轴向柱塞泵
R902007848 A4VTG90HW/32L-NLD10F001S-S 轴向柱塞泵
R902008767 A4VTG71CSD/32R-NLD10F001S-S 轴向柱塞泵
R902008771 A4VTG71CSD/32L-NLD10F001S-S 轴向柱塞泵
R902008853 A4VTG90CSD/32L-NLD10F001S-S 轴向柱塞泵
R902008856 A4VTG90CSD/32R-NLD10F001S-S 轴向柱塞泵
R902008987 A4VTG56HWD1/32R-NSC02F023S-S 轴向柱塞泵
R902009338 A4VTG71EP2/32L-NLD10F001SG-S 轴向柱塞泵
R902010189 A4VTG90EP2/32+A2FO12/61 轴向柱塞泵
R902010193 A4VTG90EP2/32R-NLD10FXX1S-S 轴向柱塞泵
R902012553 A4VTG90HW/32L-NSD10F011S-S 轴向柱塞泵
R902012687 A4VTG71HW/32L-NSD10F011S 轴向柱塞泵
R902013986 A4VTG90EP2/32R-NSD10F003S-S 轴向柱塞泵
R902014713 A4VTG71HW/32R-NLD10F011S 轴向柱塞泵
R902015356 A4VTG71ED2/32R-NSD10F001S-S 轴向柱塞泵
R902015798 A4VTG90HW/32R-NSD10F001S 轴向柱塞泵
R902015902 A4VTG90EP2/32R-NLD10F001S-S 轴向柱塞泵
R902015971 A4VTG90EP2/32R-NLD10F001S-S 轴向柱塞泵
R902016340 A4VTG71EP2/32R-NLD10F011S 轴向柱塞泵
R902016341 A4VTG71EP2/32R-NLD10F011S-K 轴向柱塞泵
R902017217 A4VTG90EP2/32L-NLD10FXX1S-S 轴向柱塞泵
R902017228 A4VTG90EP2/32R-NSD10F001S 轴向柱塞泵
R902017229 A4VTG90EP2/32+A2FO12/61 轴向柱塞泵
R902017374 A4VTG71HW/32+A2FO10/61 轴向柱塞泵
R902017376 A4VTG71HW/32L-NLD10FXX1S-S 轴向柱塞泵
R902017401 A4VTG71HW/32R-NSD10F001S 轴向柱塞泵
R902018587 A4VTG71HW/32L-NLD10F001S-S 轴向柱塞泵
R902018611 A4VTG90EP2/32R-NSD10F011S-S O.TURCON 轴向柱塞泵
R902018749 A4VTG90EP2/32R-NSD10F003S-S 轴向柱塞泵
R902022244 A4VTG56HWDT1/32R-NZC02F015S-S 轴向柱塞泵
R902022246 A4VTG56HWDM1/32R-NTC02F003S-S 轴向柱塞泵
R902022247 A4VTG56HWD1/32R-NTC02F003S-S 轴向柱塞泵
R902022572 A4VTG90EP2/32R-NSD10F021S 轴向柱塞泵
R902023057 A4VTG71EP2/32R-NLD10F011S 轴向柱塞泵
R902023058 A4VTG71EP2/32R-NLD10F001S 轴向柱塞泵
R902023059 A4VTG71EP2/32R-NLD10F001SG 轴向柱塞泵
R902023060 A4VTG71EP2/32L-NLD10F001SG 轴向柱塞泵
R902023061 A4VTG71HW/32L-NLD10F001S-S 轴向柱塞泵
R902023062 A4VTG71HW/32L-NLD10FXX1S-S 轴向柱塞泵
R902023063 A4VTG71HW/32R-NSD10F001S 轴向柱塞泵
R902023064 A4VTG71HW/32R-NLD10F011S 轴向柱塞泵
R902023065 A4VTG71HW/32L-NSD10F011S 轴向柱塞泵
R902023066 A4VTG71HW/32R-NLD10F001S-S 轴向柱塞泵
R902023067 A4VTG71HW/32L-NSD10F001S 轴向柱塞泵
R902023068 A4VTG71HW/32L-NLD10F001S 轴向柱塞泵
R902023069 A4VTG71HW/32R-NLD10F001S 轴向柱塞泵
R902023070 A4VTG71ED2/32R-NSD10F001S-S 轴向柱塞泵
R902023660 A4VTG90EP2/32R-NSD10F003S-S 轴向柱塞泵
R902023661 A4VTG90EP2/32R-NSD10F011S-S 轴向柱塞泵
R902023662 A4VTG90EP2T/32L-NLD10FXX1S-S 轴向柱塞泵
R902023663 A4VTG90EP2/32R-NSD10F001S 轴向柱塞泵
R902023664 A4VTG90EP2/32R-NLD10F001S-S 轴向柱塞泵
R902023666 A4VTG90EP2/32R-NSD10F003S-S 轴向柱塞泵
R902023667 A4VTG90EP2T/32R-NLD10FXX1S-S 轴向柱塞泵
R902023668 A4VTG90EP2/32R-NLD10F001SG 轴向柱塞泵
R902023669 A4VTG90EP2/32L-NXD10F001S-S 轴向柱塞泵
R902023670 A4VTG90EP2/32R-NLD10F001S 轴向柱塞泵
R902023671 A4VTG90HW/32L-NSD10F011S-S 轴向柱塞泵
R902023672 A4VTG90HW/32L-NXD10F001S-S 轴向柱塞泵
R902023673 A4VTG90HW/32R-NLD10F001S-S 轴向柱塞泵
R902023674 A4VTG90HW/32L-NLD10F001S-S 轴向柱塞泵
R902023675 A4VTG90HW/32R-NLD10F001S 轴向柱塞泵
R902024441 A4VTG56EP2D1/32R-NTC02F075S-S 轴向柱塞泵
R902026519 A4VTG71HW/32L-NLD10F001S-S 轴向柱塞泵
R902027665 A4VTG56EP2/32+A4VG56EP2/32 轴向柱塞泵
R902027823 A4VTG90HW/32L-NSD10F001S OHNE TURCON 轴向柱塞泵
R902027824 A4VTG90HW/32L-NSD10F001S 轴向柱塞泵
R902027837 A4VTG90HW/32R-NSD10F001S 轴向柱塞泵
R902027924 A4VTG90EP2T/32R-NLD10F001S-S 轴向柱塞泵
R902027972 A4VTG71HW/32+A2FO10/61 轴向柱塞泵
R902027973 A4VTG90EP2/32+A2FO12/61 轴向柱塞泵
R902028287 A4VTG90HW/32L-NSD10F011S-K 轴向柱塞泵
R902028288 A4VTG90HW/32L-NSD10F011S 轴向柱塞泵
R902028481 A4VTG71EZ/32+A4VTG71EZ/32 轴向柱塞泵
R902028485 A4VTG71EZ1/32L-NXD10F071S-S 轴向柱塞泵
R902028486 A4VTG71EZ1/32L-NXD10F001S-S 轴向柱塞泵
R902029040 A4VTG71HWCSD/32L-NLD10F001S-S 轴向柱塞泵
R902029145 A4VTG71HW/32+A2FO12/61 轴向柱塞泵
R902029146 A4VTG71HW/32L-NSD10FXX1S-S 轴向柱塞泵
R902030260 A4VTG71HW/32R-NSD10FXX1S-S 轴向柱塞泵
R902030296 A4VTG71EP2/32R-NSD10F011S-S 轴向柱塞泵
R902030297 A4VTG71EP2/32L-NSD10F011S 轴向柱塞泵
R902030388 A4VTG71HWCSD/32R-NLD10F001S-S 轴向柱塞泵
R902031042 A4VTG71HWCSD/32L-NLD10F001S-S 轴向柱塞泵
R902031268 A4VTG71EP2/32L-NXD10F011S-S 轴向柱塞泵
R902031380 A4VTG90EP2/32R-NXD10F001S-S 轴向柱塞泵
R902032597 A4VTG90HWCSD/32R-NLD10F001S-S 轴向柱塞泵
R902032874 A4VTG90HWL/32L-NSD10F011S-SK 轴向柱塞泵
R902032875 A4VTG90HWL/32L-NSD10F011S-S 轴向柱塞泵
R902033808 A4VTG56HWD1/32L-NTC02F003S-S 轴向柱塞泵
R902033914 A4VTG90EP2/32+A2FO12/61 轴向柱塞泵
R902034593 A4VTG90HWL/32R-NSD10F001S-S 轴向柱塞泵
R902034787 A4VTG71EP2M/32R-NXD10F001S-S 轴向柱塞泵
R902036287 A4VTG90EP2/32R-NLD10F001SG-S 轴向柱塞泵
R902037069 A4VTG90HW/32R-NLD10F001S-S 轴向柱塞泵
R902037090 A4VTG90EP2/32R-NSD10F021S 轴向柱塞泵
R902037277 A4VTG71HW/32+A10VO45DFR1/31 轴向柱塞泵
