价格：￥0.00/件
品牌：力士乐
标签： 全新原装 力士乐 阀 3DREPE6C-20=25EG24N9K31 A1M=00
发货：3天内

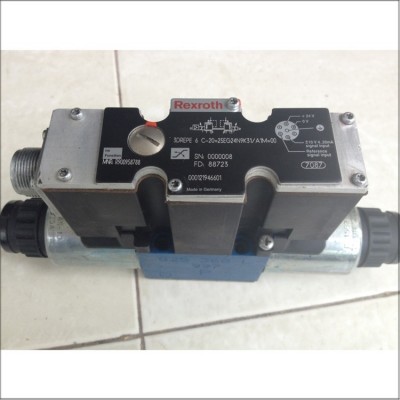

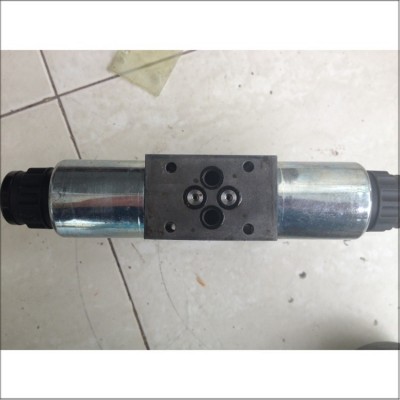

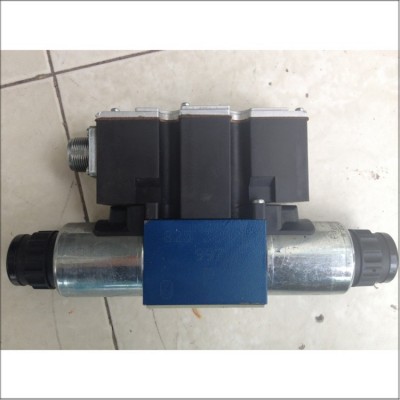

全新原装\力士乐\阀\3DREPE6C-20=25EG24N9K31 A1M=00
类型 3DR 先导式减压阀
规格 16
组件系列 5X
*大工作压力 250 bar
*大流量 220 l/min
– 用于减少（P 到 A）和限制（A 到 T）系统压力的阀
– 用于底板安装
– 油口安装面符合 ISO 4401-07-07-0-05
– 符合样本 RC 45056 的底板（单独订购）
– 4 个压力等级
– 4 个调节元件，可选：
– 旋钮
– 六角套筒和保护帽
– 带刻度可锁定旋钮
– 带刻度旋钮
类型 3DR 压力控制阀是用于次级油路的带有溢流阀功能的先导式三通减压阀。它们用于降低系统压力。减压阀主要由带有控制阀芯（2）的主阀（1）和带有压力调节元件（10）的先导控制阀（3）组成。在开始位置时，阀是打开的。液压油可以不受任何限制地从通道 P 流向通道 A。通道 A 内的压力是通过孔（4）向压缩弹簧（9）对面的阀芯区域施加的。同时，还通过节流孔（6）向控制阀芯（2）的弹簧负载侧施加压力，以及通过通道（5）向先导控制阀（3）的滚珠（7）施加压力。根据压缩弹簧（11）的设置，滚珠（7）的上游和管道（5）内
建立液压压力，并将控制阀芯（2）保持在打开位置。液压油从通道 P 通过控制阀芯（2）流向通道 A，直到通道 A 中的压力增加到超过压缩弹簧（11）设置的压力值，并提升滚珠（7）。控制阀芯（2）向闭合位置移动。当通道 A 内的压力与压缩弹簧（11）设置的压力值达到平衡时，则达到了所需减小的压力。当作用在执行机构上的外力导致通道 A 内的压力进一步增加时，控制阀芯（2）被进一步压缩压缩弹簧（9）。这样通过控制阀芯（2）上的控制阀口（8）打开了通道 T 和通道 A 之间的连接。排放到油箱的液压油量确保压力不再增加。先导油始终通过先导管路（13）从弹簧腔（12）外泄到油口 Y。务必始终保持先导油以零压力返回油箱。可以使用压力计油口（14）检查通道 A 内的减压。
一般
重量kg 8.0
安装位置可选
环境温度范围°C –30 至 +50
液压
公称压力bar 315
*大工作压力– 油口 P bar 315
– 油口 A bar 250
– 油口 Y bar 单独，无压地到油箱
压力设置– *小bar 视流量而定（请参见第 5 页的特性曲线）
– *大bar 50; 100; 200; 250
*大流量l/min 220
液压油符合 DIN 51524 1）的矿物油（HL，HLP）；符合
VDMA 24568 的可快速生物降解液压油（另请参阅
RC 90221）；HETG（菜籽油）1）；HEPG（聚乙醇）2）；
HEES（合成酯）2）；可应要求提供其它液压油
液压油温度范围°C –30 至 +80（NBR 密封件）
–20 至 +80（FKM 密封件）
粘度范围mm2/s 10 至 800
液压油的*大允许污染度 - 符合 ISO 4406（c）
规定的清洁度等级
等级 20/18/15 3）
推荐型号：
R900916666 3DR16P5-5X/100Y/00M
R900916668 3DR16P5-5X/200Y/00M
R900919502 3DR16P5-5X/50Y/00M
