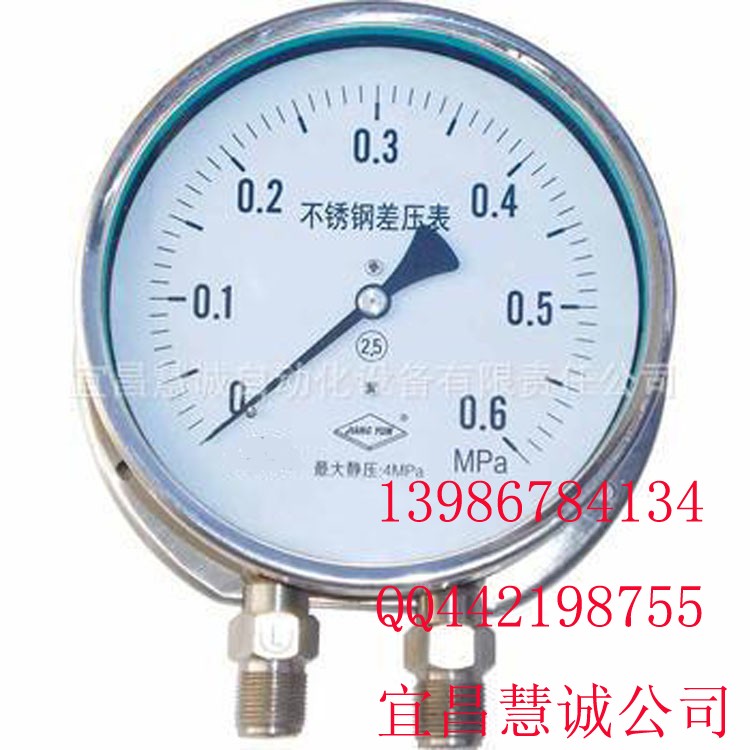

宜昌慧诚产HYWP型的0-160kpa差压表,,差压计,CYW系列不锈钢差压表使用说明书,10年压差表研发工艺品质图1

宜昌慧诚产HYWP型的0-160kpa差压表,,差压计,CYW系列不锈钢差压表使用说明书,10年压差表研发工艺品质

2021-10-25 12:3111470询价

价格:面议

品牌:宜昌慧诚

材质:不锈钢

安装方式:直接安装

供应:100

发送询价
材质 不锈钢
安装方式 直接安装
测量范围 高中低压
产地 宜昌慧诚
公称直径 100mm
精度等级 2.5级
量程范围 0-6-60-160-600-1600kpa
适用范围 管道两端压差或过滤器前后压差测量
外形尺寸 100150
显示方式 指针
原理 双波纹管式差压表
最大工作压力 1.6.25(价格另议)
品牌 慧诚
型号 hywp
加工定制


  宜昌慧诚自动化设备有限责任公司(详情咨询0717-6031391、6487246、7876066)优价生产的HYWP系列差压表、差压计外壳为精压模不锈钢结构。该表的最大优点是将测量区域按绿、橙、红三个彩带区域划分,便于使用者一目了然的区分启动区、测量区、报警区。本产品有权威机构认证的生产标准备号。来电、量大价格可电议优惠。

一、工作原理:宜昌慧诚产差压表、差压计为测量两个不同点处压力之差的测压仪表。充满管道的流体,当它流经管道内的节流件时,流速将在节流件处形成局部收缩,因而流速增加,静压力降低,于是在节流件前后便产生了压差。流体流量愈大,产生的压差愈大,这样可依据压差来衡量流量的大小。

 除测量压差外,还多用来与节流装置(如孔板、文丘里管等)配合使用以测量流体的流量,还可用来测量液位(如差压式液位计)以及管道、塔设备等的阻力(即两点的压力降)等。

二、差压表、差压计主要使用参数:

1、量程范围选型:

序号

量程

序号

量程

序号

量程

A

0~6kPa

以内

G

0~60kPa

M

0~600kPa

B

0~6kPa

H

0~100kPa

N

0~1.0MPa

C

0~10kPa

I

0~160kPa

O

0~1.6 MPa

D

0~16kPa

J

0~200kPa

P

0~2.5 MPa

E

0~25kPa

K

0~250kPa

Q

0~4.0 MPa

F

0~40kPa

L

0~400kPa

R

0~6.0 MPa

2、差压表结构形式选型:

序号

结构形式

1

径向直接式(无边型)

2

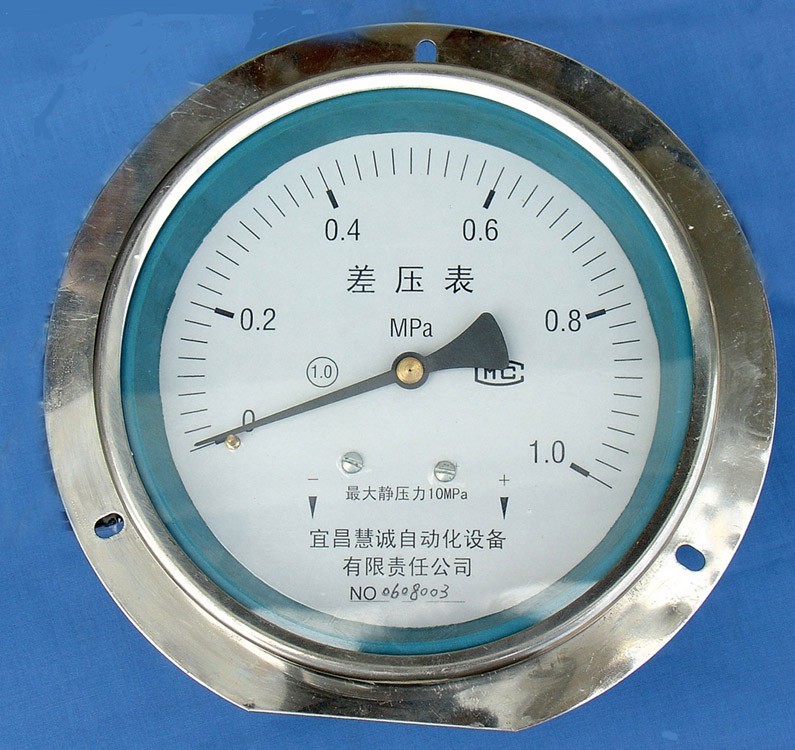

径向嵌装式(有边型)

3

轴向直接式(无边型)

4

轴向嵌装式(有边型)

3、差压表表面积选型:

序号

表面积

100mm

150mm

4、准确度选型:

序号

准确度

1

1.6

2

2.5

3

4.0

5、最大工作静压值选型:

序号

静压值

1

1.0MPa

2

2.5MPa

3

4.0MPa

4

10MPa

5

16MPa

6

用户指定

6、压力联结接口选型:

序号

静压值

1

外螺纹M20×1.5

2

外螺纹NPT1/4"

3

外螺纹G1/2"

4

用户指定

7、工作环境温度:-20~+80℃;

8、相对湿度:≤85%;

9、导压系统材料:

1)、接头:普钢镀铬;铜Cu;不锈钢1Cr18Ni19T;不锈钢L316任意选择;

2)、膜片:不锈钢1Cr18Ni19T;不锈钢L316任意选择;

3)、波座管:铜Cu;不锈钢1Cr18Ni19T;不锈钢L316任意选择;

10、正负接头中心间距: 100表面积45 mm;150表面积50 mm;

11、接头标记:高压接头为“+”,低压接头为“-”;且在连接过程中不要接反。



五、操作使用方法:
    1、仪表应垂直安装于与测量点保持同一水平的位置上,否则须酌情计入由液位差引起的附加误差。
    2、仪表接头上标有“+”的为高压端,标有“-”的为低压端。
    3、仪表在测量差压时,其差压值可使用到标度范围上限值的75%以内,系统的最大静压值应不超过仪表规定的最大静压值。
    4、按图例所示,安装时应在仪表的高、低压输入口前设置平衡(安全)阀(阀1),并应处于开启位置,待阀2、阀3全部开启后再将平衡阀关闭。
    5、仪表在使用前应仔细核 实被测介质对其产生的侵蚀程度,以免使波纹管导致早期腐蚀损坏。
    6、仪表在定期维修时,如必须开启表盖时,宜借助专用工具进行。
    7、仪表在受温度变化而引起示值误差增大并直接影响测量的准确性时,可拿掉表壳上的护塞凸台。

六、选型定货要求:

1、具体型号和使用功能;

2、现场使用环境条件及介质状态;

3、过程联接方式、接口形式及安装方式;

4、最大静压值和差压标度上限值;

5、用户其它的功能、参数要求。

六、差压表安装指南:

1、安装方式多样化,铠装、管状均能正常工作。若安装在室外,应给予足够的防护。

2、介质温度过高时,可在接口前加螺旋冷凝管(定货时须注明,我厂可配套供应)。

3、如有特殊选型或安装请订货时注明和提供相关技术要求。

七、宜昌慧诚自动化设备有限责任公司还销售差压控制表。本产品除显示差压值以外,还带一路报警控制信号输出。
