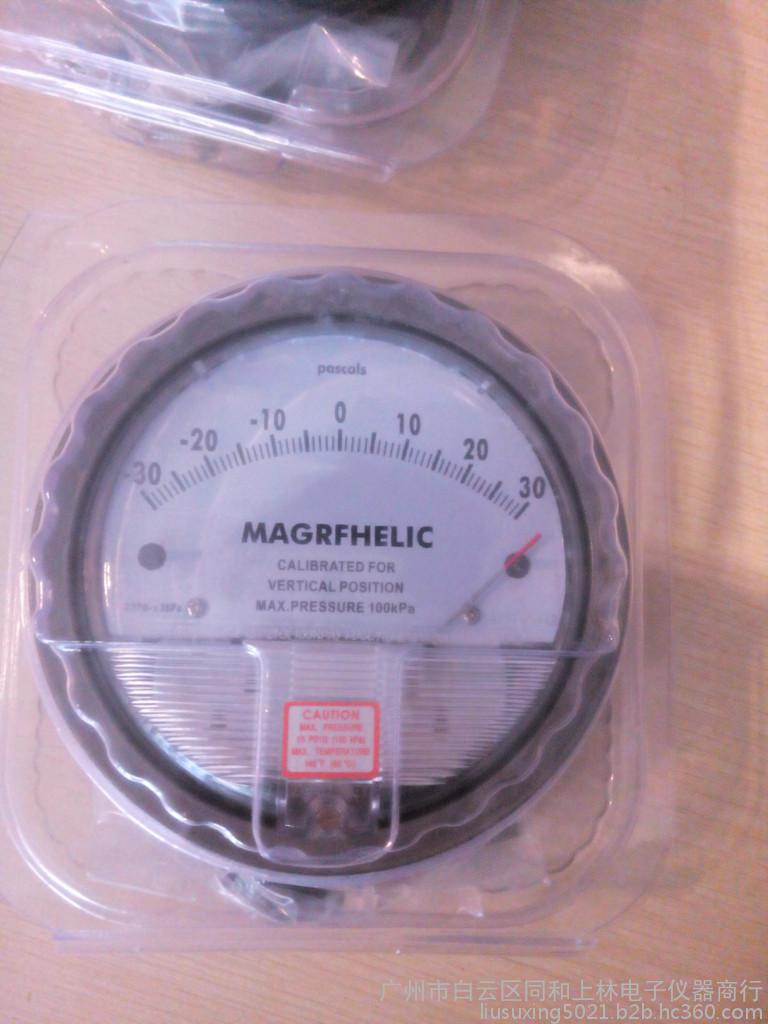

MAGRFHELIC压差表 0-60pa 0-100pa 0-500pa气体微压差表图1

MAGRFHELIC压差表 0-60pa 0-100pa 0-500pa气体微压差表

2021-10-25 12:068890询价

价格:面议

安装方式:嵌装/盘装

测量范围:微压表

发送询价
安装方式 嵌装/盘装
测量范围 微压表
公称直径 73
精度等级 1.0级
适用范围 工作台
显示方式 指针
原理 液柱式压力表
最大工作压力 100
品牌 MAGRFHELIC
型号 0-1000PA 0-500PA 0-250PA
加工定制

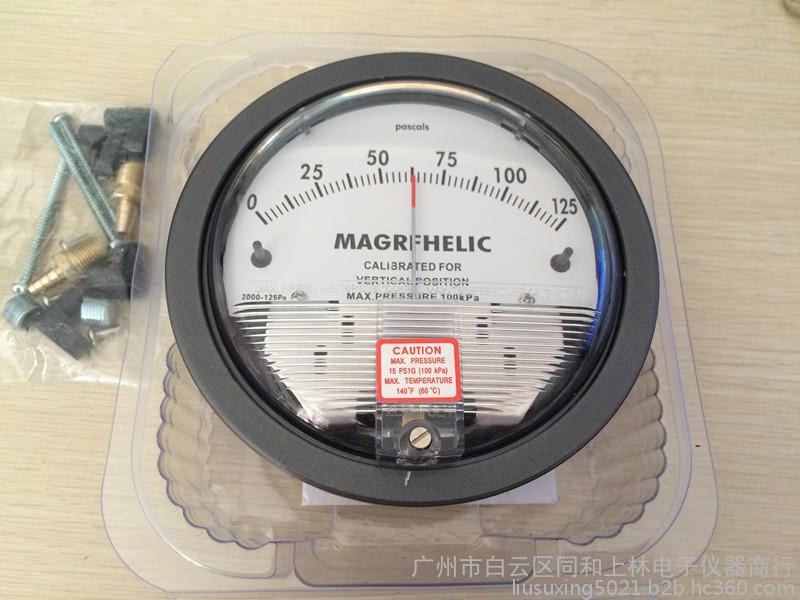

产品名称:2000型指针式差压表

说明:采用磁链接原理, 以橡胶膜片作为敏感元件而进行测量工作的弹性式压力表。

产品构造 、原理:

   2000型差压表外壳采用坚固的铸铝制造、104mm表盘清晰易读、利用简单、无摩擦的磁体螺旋运动,以橡胶膜片作为敏感元件而进行测量工作的弹性式压力表。它能利用指针迅速指示出被测气体的压力,无论是正压、负压或差压。此设计具有防震、摇动和过压的功能。而且表内无需充注液体,也**没有气化、冻结、异味的问题出现。

    2000差压表被广泛应用于测量风扇和鼓风机的压力、 炉压,用于测量暖通空调系统内高、中、低效过滤器前后压力差,净化风淋室内外压力差,用于测量药厂、食品厂、化妆品厂洁净室内外压力差, 同时也用于医疗保健设备中的血压和呼吸压力监测等等。



测量介质:空气或与之兼容的非腐蚀性气体。

产品量程:    从60Pa到30KPa共81种量程。

产品规格参数:

◇精     度: 标准为±2.5%FS(60Pa和125Pa为±4% FS)

◇环境温度: -7 ~ 60℃

◇额定压力: -68 ~ 100KPa

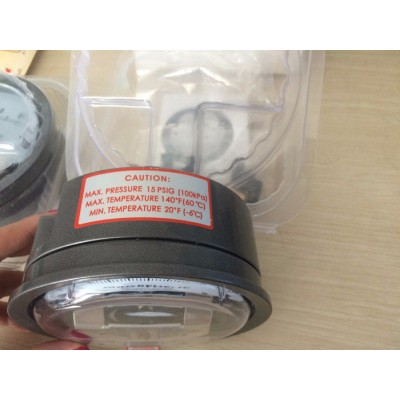

◇过     压:  约172KPa时橡胶过压塞被冲开。

◇过程连接: 高压和低压孔均为1/8″锥管螺纹,两组(侧面和背面各一组)

◇外壳材质: 压模铸铝或含尼龙的ABS塑料。

◇重     量:  460g(铸铝外壳)、 275g(ABS外壳)

◇标准附件: 2个1/8″NPT堵头,2个1/8″螺纹橡胶管接头,和3个带螺钉的嵌入式安装螺钉卡

■ 使用安装:

◇ 嵌入式表盘安装  在表盘需要安装的位置上,开¢116 (mm)的圆孔,按图所示,将差压表插入圆孔并用螺丝固定即可。

◇ 表面式面板安装   在面板需要安装的位置上,按螺丝孔位置距离尺寸,开3个¢3 (mm) 的螺丝孔,按图所示,将差压表固定即可。
