气体微压差表

价格：面议

品牌：TS

加工定制：是

精度等级：2.5

供应：2126

不锈钢差压表的用途说明

　　不锈钢差压表（以下简称仪表）适用于化工、化钎、冶金、电力、核电等工业部门的工艺流程中测量各种液（气）体介质的差压、流量等参数。仪表结构全部采用不锈钢制成（具有耐腐蚀性），其中的测量系统（双波纹管及连接部件）、导压系统（包括接头、导管等）采用特种结构设计合理、工艺先进、具有体积小、重量轻、稳定性好、使用寿命长、外观新颖、适应性强等优点。仪表接头的连接形式有平行式（可直接与三阀组连接）和斜式（八字形）两种，能够适应不同客户的配套安装。

不锈钢差压表的结构原理

　　仪表采用双波纹管结构，即两只波纹管分别安装在“工”字型支架两侧的对称位置上。“工”字型之架的上下两端分别为活动端和固定端，中间由弹簧片相连接；两只波纹管与表壳上的低压接头相连，齿轮传动结构直接安装在支架的固定端。并通过拉杆与支架的活动端相连接；度盘则直接固定在齿轮传动机构上。

　　当施加不同压力（一般高压端高于低压端）时，两波纹管作用在活动支架上的力则不相等，使分别产生的位移，并带动齿轮传动机构传动并予放大，由指针偏转后指示的差压值。

◆ 详细技术参数、特性、功能及价格

可致电咨询：1 8 0 6 4 2 3 1 5 9 5 、1 3 9 7 2 0 2 5 9 2 4

传真：0717-6463833 在线QQ：278780894联系人：杨经理、刘经理

    本仪表广泛适用于冶金、化工、石油、钢铁、机械、制冷设备、冷冻设备、水泵的差压控制、过滤器的差压控制、低水位保护差压控制、环保水循环差压控制、炉膛差压控制、平油炉差压控制、电厂、水泥、食品、船舶等行业的气体、蒸气及水、油等液体压力设备和其它工业设备执行机构配套设备上，进行压差监控、报警、联锁保护，实现二位自动控制。适用介质为：水、气、油、润滑油、致冷剂等中性及腐蚀性介质。本产品具有控压精度高、性能稳定、抗振性强、耐腐蚀性好等优点。

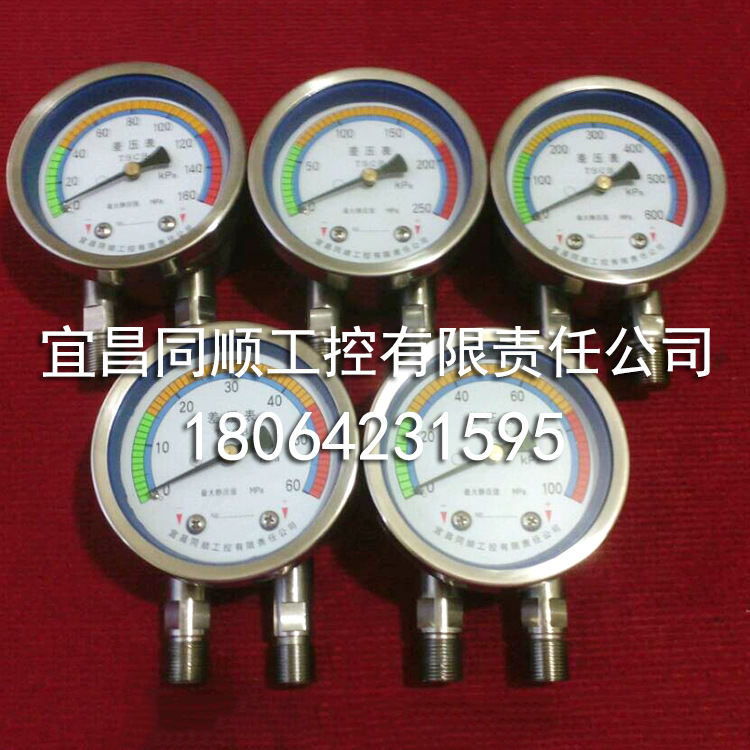

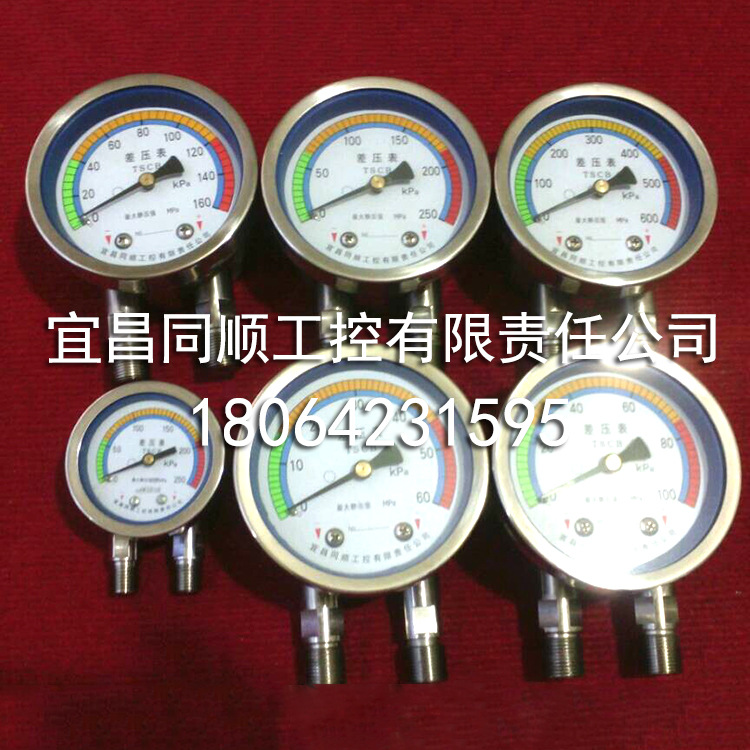

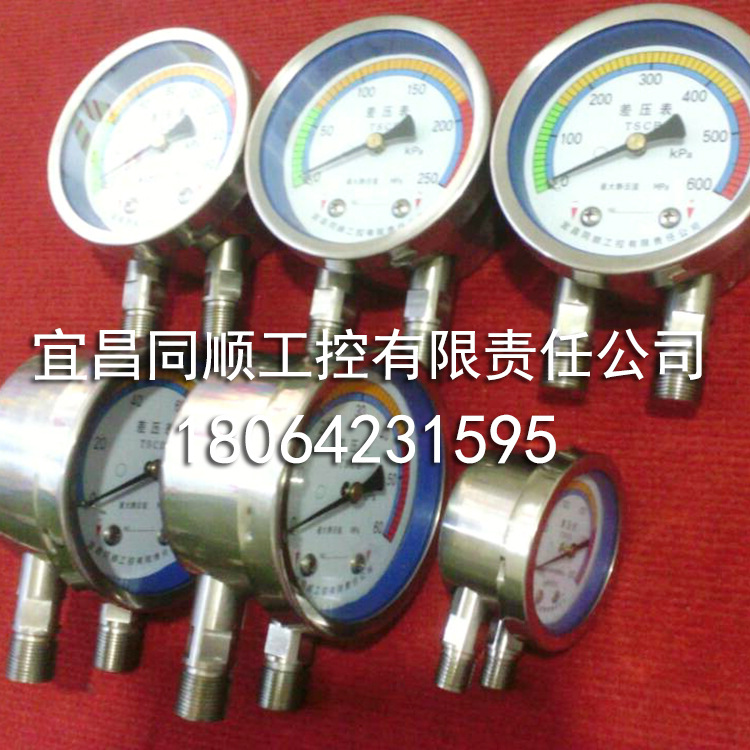

TS-CB系列差压表、微差压表、差压控制表

◆ 概述：

差压表、微差压表、差压控制表分为波纹管结构和膜片两大类。本仪表是在吸收借鉴同类差压表的基础上，融入了本公司的优化设计和精心加工。差压表按照工作环境的要求，可做成普通型、工业标准型、抗振型、带电接点输出型、耐腐蚀型、耐高压型和和耐高温型等多种类型。适用介质为：水、气、油、润滑脂、致冷剂等中性及腐蚀型介质。本产品具有控压精度高、性能稳定、抗振性强、耐腐蚀性好等优点。

本仪表广泛应用于化工、化纤、冶金、电力、水利、电厂发电机组、核电等工业部门工艺流程中测量各种液(气)体介质的差压、流量等参数。在石化、电力等企业的差压测量，主

要用在如离心机、压缩机润滑系统及过滤器的差压测量等关键系统中。还可用在测量鼓风机、药厂、电子厂洁净室洁净房的正负压差，暖通空调，净化空调，净化工作台，净化风淋室专

用表，风速，炉压，孔板差压，汽包水位，液体放大器，液压系统，洁净空调过滤网压差的检测，环保除尘设备、空压机压差检测等部位。也可用于检测锅炉通风、气体、液体 、燃烧过程中的空气煤气比值控制、自动阀控制、血压、呼吸压力、管道和各种实验等设备的差压测量。

◆ 主要技术参数：

1、工作环境温度：-20～+80℃；

2、相对湿度：≤85%；

3、外壳材质：铸铝壳体；全不锈钢壳体任意选择；

4、导压系统材料：

  1）、接头：普钢镀铬；铜Cu；不锈钢1Cr18Ni19T；不锈钢L316任意选择；

  2）、膜片：不锈钢1Cr18Ni19T；不锈钢L316任意选择；

  3）、波座管：铜Cu；不锈钢1Cr18Ni19T；不锈钢L316任意选择；

5、正负接头中心间距：60表面积的中心距为30mm；

100表面积的中心距为45 mm；

150表面积的中心距为60 mm；

6、接头标记：高压接头为“+”，低压接头为“－”；且使用中不要接反。

7、接线顺序（差压控制表）：1—电源正，2—电源负，

3—控制点公共端，4—控制点常闭端，5—控制点常开端；

8、电源（差压控制表）: 请选择DC24V的电源。

9、内部设有过压保护和反压冲击保护，避免管道中差压值过高使仪表损坏，还可保护管道冲击压力产生的压力不平衡，使仪表指针反打的现象。

10、仪表接头的连接形式有径向式（可直接与三阀组连接）、轴向式和斜式几种，能够适应不同用户的配套安装。

11、仪表的控制接点差压磁阻式，通过磁力控制是其接点发生通和断，以达到控制的目的。磁阻式接点不易烧结和通断鲜明等优点。接点通断稳定可靠。

◆ 使用、维护与检修：

 1、安装前须仔细核对型号及规格，指示指针不得偏出零位标记的黑框，否则应重新校验或更换。

2、仪表应安装于周围环境（或介质）温度-20～+80℃，相对湿度不大于85%，振动或被测压力的急剧脉动对正确读数等无影响的环境下使用。

3、注意高低压不得反接，加压时应先给高压，后给低压，单边加压，不允许超过最大使用压力。

4、仪表应垂直安装，并力求与取压点之间保持同一水平位置，否则，须相应引入由液位差所引起的附加误差。

5、仪表在测量稳定压力时，可使用标度上限值的1/3-2/3范围内，在测量交变压力时则应以不大于标度上限值的1/2为宜，对于在瞬间内测量时，允许使用至标度上限值的3/4，在测量负压（即真空）时不受此限。

6、仪表在使用过程中，应经常保持其干燥洁净，并妥善维护。

7、仪表在正常使用的情况下，应予定期检验，一般以每六个月检验一次为宜

◆      量程范围选型表：

◆      外形及安装尺寸：
