价格：面议
产品认证：CCC
额定电流：25A
起订：1
供应：1000
发货：1天内
发送询价
| 产品认证 | CCC |
|---|---|
| 额定电流 | 25A |
| 额定电压 | 220V-380V |
| 工作行程 | 15 |
| 结构类型 | 直动式 |
| 开关类型 | 常开 |
| 应用范围 | 各种工业自动化 |
| 分类 | 行程开关 |
| 品牌 | 宇诺 |

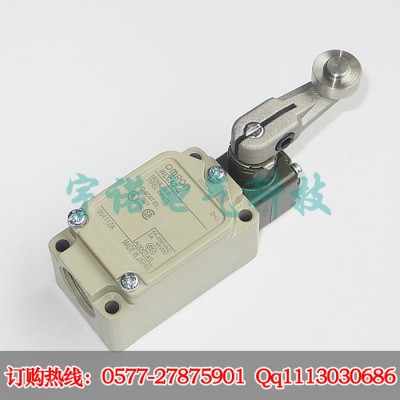

| 型号 | WLCA2-Q |
| 加工定制 | 是 |
| 分段形式 | 单联型 |
标准负载型开关
| 项目 | 额定电压 (V) | 非感性负载(A) | 感性负载(A) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 阻性负载 | 灯负载 | 感性负载 | 电动机负载 | ||||||
| NC | NO | NC | NO | NC | NO | NC | NO | ||
| 基本型、过行程型 (高灵敏度型除外) 与高精度型 | 125 VAC 250 VAC 500 VAC | 10 10 10 | 3 2 1.5 | 1.5 1 0.8 | 10 10 3 | 5 3 1.5 | 2.5 1.5 0.8 | ||
| 8 VDC 14 VDC 30 VDC 125 VDC 250 VDC | 10 10 6 0.8 0.4 | 6 6 4 0.2 0.1 | 3 3 3 0.2 0.1 | 10 10 6 0.8 0.4 | 6 6 4 0.2 0.1 | ||||
| 过行程型 (高灵敏度型) | 125 VAC 250 VAC | 5 5 | --- | --- | --- | ||||
| 125 VDC 250 VDC | 0.4 0.2 | --- | --- | --- | |||||
2. 所谓感性负载，是指功率因数0.4以上（交流）、时间常数7 ms以下（直流）时的负载。
3. 所谓灯负载，指的是有10倍的浪涌电流时的负载。
4. 所谓电动机负载，指的是有6倍的浪涌电流时的负载。
5. 对于PC负载，请使用微小负载型。
| 浪涌电流 | NC | 30A以下(15A以下*) |
|---|---|---|
| NO | 20A以下(10A以下*) |
| 最小适用负载 | DC5V 160mA |
|---|
（请作为使用时的参考。）
| 额定电压(V) | 额定电流(A) - 电阻负载 |
|---|---|
| AC125 | 0.1 |
| DC30 |
在下图所示区域内使用，可获得最佳性能。
| 建议负载范围 | DC5～30V 0.5～100mA |
|---|
| 建议负载范围 | DC5V 1mA |
|---|
| 防护等级 | IP67 | |
|---|---|---|
| 寿命*1 | 机械 | 1,500万次以上 *2 |
| 电气 | 75万次以上 *3 | |
| 容许操作速度 | 1mm～1m/s (WLCA2时) | |
| 容许操作频率 | 机械 | 120次/分钟以上 |
| 电气 | 30次/分钟以上 | |
| 额定频率 | 50/60Hz | |
| 绝缘电阻 | 100MΩ以上(DC500V) | |
| 接触电阻 | 25mΩ以下(初期值、内置开关单品)*6 | |
| 绝缘强度 | 同极端子间 | AC1,000V(600V) 50/60Hz 1 min |
| 各端子与地线之间 | AC2,200V(1,500V) 50/60Hz 1 min/Uimp2.5kV | |
| 各端子与不带电金属部之间 | AC2,200V(1,500V) 50/60Hz 1 min/Uimp2.5kV | |
| 额定绝缘电压(Ui) | 250V(EN60947-5-1) | |
| 污染度(使用环境) | 3(EN60947-5-1) | |
| 短路保护装置(SCPD) | 10A，保险丝类型gG或gI(IEC60269) | |
| 带条件短路电流 | 100A(EN60947-5-1) | |
| 额定密闭热电流(Ithe) | 10A， 0.5A(EN60947-5-1) | |
| 防止触电保护等级 | Class I | |
| 耐振动 | 误动作 | 10～55Hz双振幅1.5mm *4 |
| 耐冲击 | 毁坏 | 1,000m/s2以下 |
| 误动作 | 300m/s2以下*4 | |
| 使用环境温度 | -10°C～+80°C (无结冰) *5 | |
| 使用环境湿度 | 35%～95%RH | |
| 质量 | 约275g (WLCA2时) | |
2. 耐压的括号内数值为过行程型（高灵敏度型）的数值。
*1. 寿命的数值为使用温度+5°C～+35°C、使用湿度40～70%RH时所测的数值。
*2. 过行程型的一般型与高灵敏度型以及触须型的寿命为1,000万次以上。
耐侯性型为50万次以上。
*3. 高灵敏度型的寿命为50万次以上。微小负载型所有型号都为100万次以上。
耐侯性型为50万次以上。
*4. 触须型除外。微小负载型的抗冲击为200m/s2以下。
*5. 对于耐寒型，为-40°C～+40°C（无结冰）。对于耐热型，为+5°C～+120°C。
*6. 微小负载型为50mΩ以下（初期值、内置开关单品）。
