价格:¥500.00/个
品牌:长祥
接触电阻:DQX1-2Z/1重型限位开关(MΩ)
绝缘电阻:DQX1-2B/2重型限位开关(MΩ)
起订:1个
供应:9999个
接触电阻 | DQX1-2Z/1重型限位开关(MΩ) |
---|---|
绝缘电阻 | DQX1-2B/2重型限位开关(MΩ) |
寿命 | 机械寿命为100万次,电寿命为20万次(次) |
温度范围 | 上限不超过+120℃、下限不超过-30℃(℃) |
产品认证 | CCC |
额定电流 | 2.6(A) |
额定电压 | 380/220(V) |
工作行程 | DQX1-2B/1重型限位开关 |
结构类型 | 滚轮式 |
开关类型 | 常闭 |
应用范围 | 起重机 |
品牌 | 长祥 |
型号 | DQX |
超行程 | DQX1-2A/1重型限位开关 |

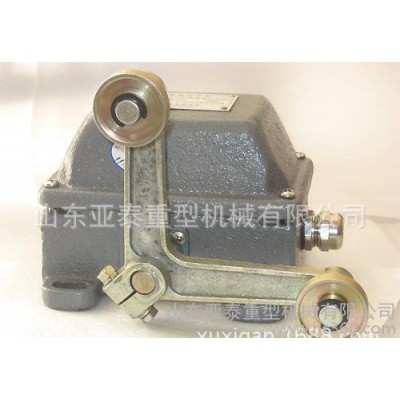

DQX1-2B/1,DQX1-2B/2,DQX1-2B/3限位开关/行程开关
1 范围 DQX1系列重型限位开关(以下简称限位开关)系我厂采用国外先进技术、广泛借鉴各种同类产品的特点设计、开发的新型产品,主要适用于交流50~60Hz、电压至380V、直流220V的控制电路中,作为移动机械平移机构的行程控制及终端保护之用。该产品各项性能符合GB 14048.5-2001、IEC60947-5-1:1997等**标准和国际标准。具有结构坚固、控制容量大、寿命高、造型美观等特点。该产品尤其适用于温度变化范围大、湿度高、粉尘大等较为严酷的环境场合。并可替代同类进口产品。
2.2 分类 限位开关的分类如下: a) 触头分合程序方案为:1、2、3、4、5种; b) 操动方式为:杆式自动复位﹑ 叉式非自动复位﹑重锤式非自动复位; c) 控制回路数为:2。 3 正常使用和安装条件 3.1 正常使用条件 3.1.1 周围空气温度 上限不超过+150℃、下限不超过-30℃。 3.1.2 海拔 安装地点的海拔不超过2 000m。 3.1.3 污染等级 污染等级为3级。 3.2 安装条件 安装类别为Ⅲ类。 4 基本参数 4.1 技术数据 限位开关的基本技术数据见表1。
4.2 工作制 限位开关适用于8h工作制和断续周期工作制。其在断续周期工作制下的**高操 作频率为1200次/h,负载因数为40%。 4.3 防护等级 限位开关的外壳防护等级为IP65。 4.4 寿命 限位开关的机械寿命为100万次、电寿命为20万次。 4.5 极限速度 限位开关的操动速度**高为3M/s**低为0.05m/s。 4.6 触头形式 纯银、双断点。 4.7 开关形式 肯定断开式缓动开关。 5 结构 限位开关的壳体采用精密铸钢制成,上盖嵌入耐热橡胶密封条、底座进出线孔采用 G1/2管螺纹,极大地提高了产品的坚固性和防护等级。限位开关的触头分合动作由 转轴带动凸轮转动来实现,触头的开距及超行程可通过用螺丝刀调整触头上的导杆 来完成。限位开关摇臂的**大工作转角为±90o,其位置可围绕转轴任意安装。转 轴及摇臂上的滚轮均采用不锈钢制成,加强了产品对环境的适应性。 6 开关程序组合方案 限位开关的触头分合程序组合方案见图1。 7 外形及安装尺寸 限位开关的外形及安装尺寸分别见图2﹑图3﹑图4。 8 使用维修注意事项 8.1 限位开关在安装、使用、维修时应注意下列事项: a) 检查线路连接的正确性; b) 调整好摇臂的位置后拧紧其锁定螺钉; c) 检查进出线孔及上盖安装的密封性是否良好; d) 检查摇臂及滚轮的转动是否灵活; e) 应随设备的机械电气维修周期同 时定期检查或维修限位开关。 8.2 调整说明 限位开关的凸轮机构为可调整式。根据需要,每个凸轮的**小调整角度为15°其调整方法按图5。 具体操作步骤按如下进行: a)拆下挡圈; b)向外窜动凸轮使之与定位件脱离; c)调整转动凸轮至所需角度; d)合上凸轮和定位件后装入挡圈。 9 订货须知 订购限位开关时,应指明产品的触头分合程序方案、操动方式或完整的产品型号及台数。 如:订购限位开关10台,触头分合程序方案为1、操动方式为A,应写为: 限位开关:DQX1-2A/1 10台。
DQX1-GL-2/3重型限位开关
1 概述 DQX1-GL限位开关(以下简称限位开关)系我厂采用国外先进技术,借鉴各种同类进口产品的特点,设计、开发的新产品。主要适用于交流50Hz(60Hz)、额定工作电压至380V、直流额定工作电压至220V的控制电路中。 该产品各项性能符合GB 14048.5-2001、IEC60947-5-1:1997等**标准和国际标准。 2 型号及含义
3 正常使用条件 3.1 周围空气温度 上限不超过+110℃、下限不超过-25℃。 3.2 海拔 安装地点的海拔不超过2 000m。 3.3 污染等级 污染等级为3级。 3.4 安装类别 安装类别为Ⅱ类。
6 调整及注意事项 当开关的动作程序不能满足使用要求时,允许调整凸轮片的安装位置来实现所需 触头开闭动作。操作程序方法如下:打开开关壳盖并拆卸转轴上固定凸轮的螺母, 取出凸轮片旋转或翻转180°后,对口安装。凸轮全部调定并经核查无误后,用螺母 固紧,以防止松动错位。
7 开关动作程序组合方案 限位开关触头动作程序组合方案及对应型号见图2。 8 外形及安装尺寸 限位开关的外形及安装尺寸见图3。
