供应盛天伟业CYDK102智能数字压力开关/西安厂家图1

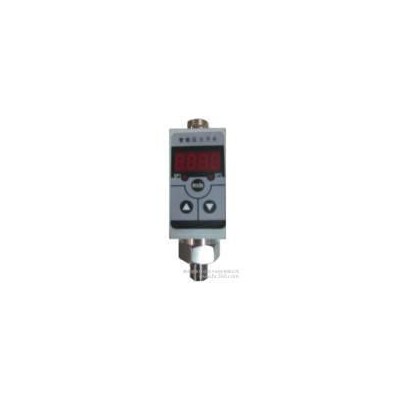

供应盛天伟业CYDK102智能数字压力开关/西安厂家

2021-10-19 14:239610询价

价格:¥102.00/个

品牌:盛天伟业

品牌:盛天伟业

型号:CYDK102

起订:1个

供应:8325990000个

发货:3天内

发送询价
品牌 盛天伟业
型号 CYDK102

CYDK102 智能数字压力开关

一、产品简介

     CYDK102智能数显压力开关是集压力测量,显示,输出,控制于一体的压力测控产品。该产品为全电子结构,前端采用隔离膜充油压阻式传感器,输出信号由高精度,低温漂的放大器放大处理,高精度的A/D转换器,转换成微处理器可以处理的数字信号,经过运算处理的信号控制两路开关,对控制系统压力进行测控。

     该智能数显压力开关使用灵活,操作简单,调试方便,安全可靠。广泛应用于水电,自来水,石油,化工,机械,液压等行业,对流体介质的压力进行测量、显示与控制。

二、技术性能

量 程 范 围

-100…0~35…100(KPa)

介 质 温 度

- 20~+85℃

0~2、20、40……60(MPa)

环 境 温 度

- 10~+70℃

测 量 介 质

与 316L不锈钢兼容的各种气体、液体

相 对 湿 度

0~80%

供 电 电 压

24VDC

响 应 时 间

≤1ms

显 示 方 式

4位数码管

** 大 功 耗

< 3W

显 示 范 围

-1999~9999

开 关 寿 命

> 100万次

控 制 精 度

≦± 0.5%FS

压 力 接 口

M20×1.5或用户自定

长 期 稳 定 性

≤±0.2%F.S/年

电气接口

五芯航插

三、产品特点

● 4 位数字显示当前压力值

● 模拟量输出( 4~20mA )

● 开关量可在零点到满意度之间任意设定

● 外壳设有节点动作发光二极管,便于观察

● 按键调校及现场设置各种参数,操作方便

● 两路开关量输出,带载能力 1.2A

● 压力预设开关点和延滞切换输出

四、安装

4.1 机械安装:

     智能数字压力开关 CYDK102 可以通过压力管接头(外螺纹 G1/4 )(其他尺寸接头可以在订货时说明),直接装在液压管路上。在关键应用场合(如剧烈震动或冲击),压力管接头可以通过微型软管进行机械

解耦。

4.2 电气连接:

1 红:电源 + 2 黄:电源 -

3 蓝:开关 1 4 绿:开关 2

5 棕: 4~20mA

为了防止电磁干扰的影响应注意以下事项:

?  线路连接尽量短

?  采用屏蔽线

?  尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线

?  若用微型软管安装,壳体必须单独接地

五、外形尺寸

(单位: mm )

六、产品选型

CYDK102

智能数显压力开关

G

表压

A

绝压

0~X (KPa或MPa)

量程

J03

± 0.3%FS

J05

± 0.5%FS

C1

4~20mA输出

C5

两组开关信号

C0

特殊

M1

M20×1.5 外螺纹

M0

特殊

F4

航插出线

F0

特殊

详情:www. chinastwy.com

电话: 13152322333
