价格：￥0.00/件
品牌：力士乐
发货：3天内

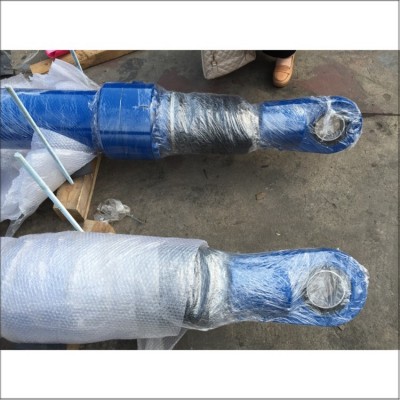

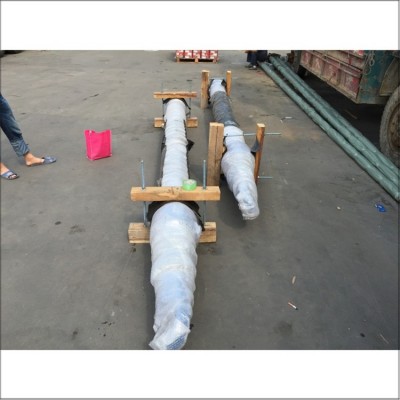

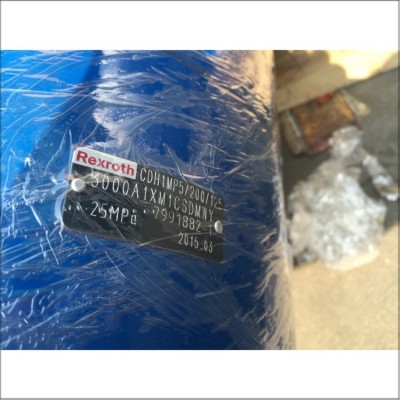

厦门供应 全新原装\力士乐\油缸\CDH1MP5 200 125 3000A1XM1CSDMWY
咨询电话：18965852209 资询QQ：2277643779 （小崔）
重载型液压缸
CDH1 / CGH1 / CSH1 系列
组件系列 3X
公称压力 250 bar（25 MPa）
特点 1
技术数据 2
项目设计软件 ICS 3
直径，面积，力，流量 4
公差符合 ISO 6020-1 4
安装类型总览：系列 CDH1 和 CGH1 5
CDH1 和 CGH1 系列订货代码 6 ... 9
CDH1 和 CGH1 的安装类型和尺寸 10 ... 21
CSH1 的订货代码，安装类型总览 22，23
CSH1 的安装类型和尺寸 24 ... 35
法兰连接 36，37
用于阀安装的底板 38 ... 41
放气阀/测压接头 42
节流阀 42
接近开关 43 ... 45
位置测量系统 46 ... 48
Profibus 的插脚分配 49
平吊头 CSA 50
铰接吊环头 CGA 51
铰接吊环头 CGAK 52，53
铰接吊环头 CGAS 54，55
弯曲计算 56
允许行程长度 56 ... 58
终端位置缓冲 59 ... 61
密封件的选型标准 62
密封套件 63 ... 67
紧固扭矩 68
备件：CDH1 系列 69
备件：CGH1 系列 70
备件：CSH1 MP3 和 MP5 系列 71
备件：CSH1 MF3，MF4，MT4 和 MS2 系列 72
液压缸重量 73
特点
– 6 安装类型
– 活塞直径（ØAL）：40 至 320 mm
– 活塞杆直径（ØMM）：22 至 220 mm
– 行程长度可达 6 m
技术数据（有关这些参数之外的应用，请务必向我们咨询！）
标准：
博世力士乐标准；主尺寸（例如活塞直径和活塞杆直径）符合
ISO 3320
公称压力： 250 bar
静态测试压力： 375 bar
降低的测试压力： 315 bar
可应要求提供更高的工作压力。
指定的工作压力适用于在超额压力和/或外部负载方面无冲击操
作的应用。针对极端的负载（如高工作循环），设计安装元件
和螺纹活塞杆连接时必须考虑到其耐用性。
密封套件
CDH1 – 标准
40
22 R900850072 R961006000 R961006035 R961006070 R900860270 R900859816 R900849536 R961006105 R900861000
28 R900851087 R961006002 R961006037 R961006072 R900859445 R900859770 R900858841 R961006107 R900861001
50
28 R900850181 R961006003 R961006038 R961006073 R900860928 R900860938 R900857535 R961006108 R900861002
36 R900849392 R961006005 R961006040 R961006075 R900851515 R900860940 R900860277 R961006110 R900861004
63
36 R900850191 R961006006 R961006041 R961006076 R900860930 R900851206 R900860278 R961006111 R900861005
45 R900847956 R961006008 R961006043 R961006078 R900851638 R900859678 R900847855 R961006113 R900861007
80
45 R900851086 R961006009 R961006044 R961006079 R900854708 R900860942 R900860280 R961006114 R900861008
56 R900850905 R961006011 R961006046 R961006081 R900854718 R900851205 R900856180 R961006116 R900861010
100
56 R900853936 R961006012 R961006047 R961006082 R900860470 R900860944 R900860282 R961006117 R900861011
70 R900853382 R961006014 R961006049 R961006084 R900856094 R900860946 R900860285 R961006119 R900861013
125
70 R900853966 R961006015 R961006050 R961006085 R900854709 R900860948 R900860286 R961006120 R900861014
90 R900857949 R961006017 R961006052 R961006087 R900856095 R900855464 R900856102 R961006122 R900861016
140
90 R900858281 R961006018 R961006053 R961006088 R900860932 R900860951 R900860289 R961006123 R900861017
100 R900853965 R961006019 R961006054 R961006089 R900856096 R900860952 R900860290 R961006124 R900849080
160
100 R900855683 R961006020 R961006055 R961006090 R900860468 R900860953 R900860291 R961006125 R900861018
110 R900851146 R961006021 R961006056 R961006091 R900860933 R900860954 R900857536 R961006126 R900861019
180
110 R900856497 R961006023 R961006058 R961006093 R900860934 R900860955 R900852561 R961006128 R900861020
125 R900848603 R961006024 R961006059 R961006094 R900860935 R900860956 R900860292 R961006129 R900861021
200
125 R900860294 R961006025 R961006060 R961006095 R900860936 R900860957 R900860295 R961006130 R900861022
140 R900856431 R961006026 R961006061 R961006096 R900860937 R900860958 R900860293 R961006131 R900861023
