价格:¥0.00/件
品牌:力士乐
35:253
5:25
5:32
发货:3天内

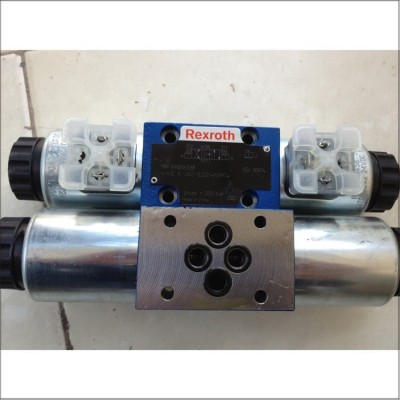

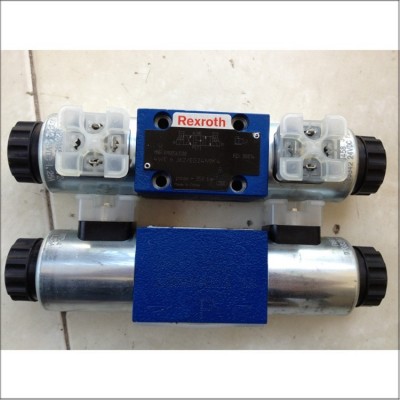

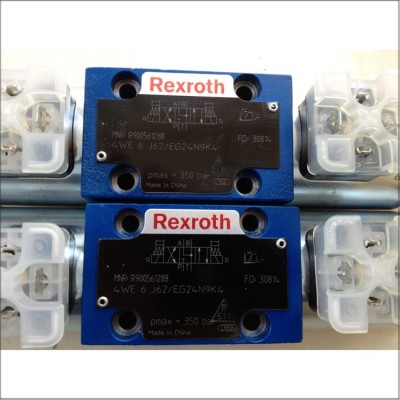

厦门供应 全新原装\力士乐\阀\4WE6J62 EG24N9K4
咨询电话:18965852209 资询QQ:2277643779 (小崔)
WH, WEH带液压或电动液压启动的先导式方向滑阀
规格 10 … 32
组件系列 4X, 7X, 6X
*大工作压力 350 bar
*大流量 1100 l/min
三位四通、二位四通或二位三通型号
操作类型(内部或外部先导控制):
– 电液(型号 WEH)
– 液压(型号 WH)
用于底板安装
油口安装面符合 ISO 4401
弹簧或液压对中,弹簧端位置或液压端位置
湿式插脚的直流或交流线圈,可选
电气连接作为单个或对中连接
可选型号:
- 手动应急操作
- 切换时间调整
- 主阀通道 P 中的预载阀
- 行程设置和/或阀芯位置监控
型号 WEH
WEH 是带电液驱动的方向滑阀。该阀控制流动的开始、停止和方向。该方向阀的基本构成为带壳体的主阀 (1)、主控制阀芯 (2)、一个或两个复位弹簧 (3.1) 和 (3.2) 以及带有一个或两个电磁铁 "a" (5.1) 和/或 "b" (5.2) 的先导控制阀 (4)。
液压系统必须正确通风,以确保能够发挥正常功能。
阀门带 3 个开关位置时,主阀中的主控制阀芯 (2) 通过两个弹簧保持在零位置或初始位置,阀门带 2 个开关位置时,通过建压或弹簧将其保持在零位置或初始位置。在初始位置,两个弹簧腔 (6) 和 (8) 通过先导控制阀 (4) 在卸压状态下连接到油箱。通过控制油路 (7) 对先导控制阀进行先导供油。供油可通过内部或外部进行(外部供油通过油口 X 实现)。对先导控制阀进行操作时(例如通过电磁铁 "a"),先导控制阀芯 (10) 会移动至左侧,从而对弹簧腔 (8) 进行先导加压。弹簧腔 (6) 保持卸压状态。先导压力作用于主控制阀芯 (2) 的左侧并使其克服弹簧 (3.1) 力移动。这样就会使主阀中的油口 P 与 B 相连接,油口 A 与 T 相连接。
电磁铁关闭时,先导控制阀芯 (10) 复位至初始位置(脉冲阀芯除外)。弹簧腔 (8) 卸载至油箱。先导油回油可以(通过通道 T)内部实现或(通过通道 Y)外部实现。可选手动应急操作 (9) 可在线圈不通电的情况下移动先导控制阀芯 (10)。
注意:
弹簧腔 (6) 和 (8) 中的复位弹簧 (3.1) 和 (3.2) 即使在垂直阀位置时也可在无先导压力的情况下将主控制阀芯 (2) 保持在中心位置。
由于设计原理方面的原因,阀门难免会存在内部泄漏,且泄漏量会随着使用时间的增加而增加。
