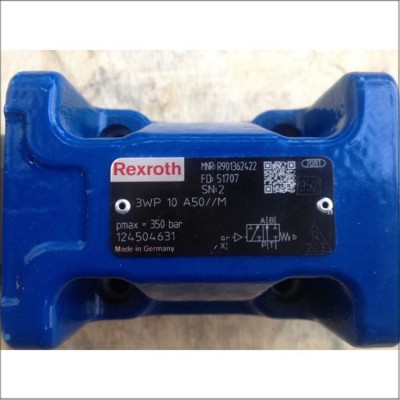

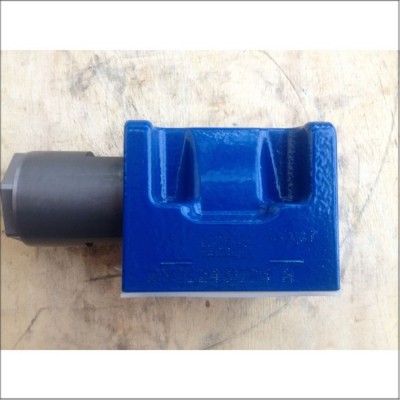

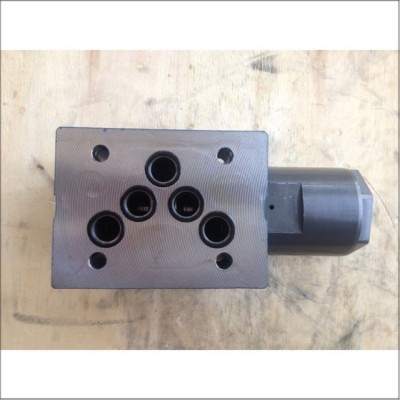

厦门供应 全新原装 力士乐 阀 3WP10A50 M图1厦门供应 全新原装 力士乐 阀 3WP10A50 M图2厦门供应 全新原装 力士乐 阀 3WP10A50 M图3

厦门供应 全新原装 力士乐 阀 3WP10A50 M

2024-11-22 09:082030询价

价格:¥0.00/件

品牌:力士乐

46:63

463:5

46:34

发货:3天内

发送询价

厦门供应 全新原装\力士乐\阀\3WP10A50 M

咨询电话:18965852209   资询QQ2277643779  (小崔)

3DREP(E) 6三通型号的直动式比例减压阀

规格 6

组件系列 2X

最大工作压力 100 bar

最大流量 15 l/min

用于控制压力和流向的直动式比例阀

通过带有中心螺纹和可拆卸线圈的比例电磁铁进行操纵

用于底板安装:孔图按 ISO 4401

手动应急操作,可选

弹簧定中的控制滑板

带集成电子元件 (OBE) 的型号 3DREPE

带外部电子元件的型号 3DREP

三通减压阀类型 3 DREP 6.. 由比例电磁铁进行直动式操作。其将电气输入信号转换为比例压力输出信号。比例电磁铁是可控制的湿式插脚直流线圈,带有对中螺纹和可拆卸线圈。这些线圈可选择性地由外部控制电子元件(3DREP 型)或集成控制电子元件(3DREPE 型)进行控制。

设置:

阀门的基本构成包括:

带连接面的壳体 (1)

控制阀芯 (2),带压力测量阀芯(3、4)

带对中螺纹的线圈(5、6)

可选集成控制电子元件 (7)

功能:

通过比例电磁铁设置 A 或 B 中的压力。压力的大小取决于电流。线圈(5、6)断电后,控制阀芯 (2) 将通过压缩弹簧 (8) 保持在中心位置。油口 A 和 B 连接到 T,以便液压油可以不受阻挡地流入油箱。通过为比例电磁铁(例如线圈“a”(5))通电,压力测量阀芯 (3) 和控制阀芯 (2) 将向右移动。这样将通过具有渐进流体特性的节流横截面,打开从 P 到 B 及从 A 到 T 的连接。在通道 B 中形成的压力通过压力测量阀芯 (4) 的表面作用于控制阀芯,抵抗线圈磁力。压力测量阀芯 (4) 受线圈“b”支撑。如果压力超过线圈“a”上设置的值,将逆线圈磁力方向回推控制阀芯 (2),并建立 B 与 T 的连接,直到重新达到调定压力。

压力与线圈电流成比例。当线圈关闭时,控制阀芯 (2) 在压缩弹簧 (8) 的作用下返回到中心位置。可选手动应急操作元件(9、10)可在线圈不通电的情况下移动控制阀芯 (2)。

注意:

意外激活手动应急操作元件可能会导致不受控制的机器运动!

材料编号

R900158510R900158547 R900158548

R9007005143DREPE6C-2X=16EG24N9K31/F1V=00

R9007005933DREPE6C-2X/16EG24N9K31/A1V

R9007062053DREPE6C-2X/45EG24N9K31/A1M

R9007179423DREPE6C-2X=16EG24N9K31/A1V=00

R9007669163DREPE6C-2X=25EG24NJK31/A1M =00

R9007669173DREPE6C-2X/25EG24NJK31/A1M

R9007822193DREPE6C-2X/16EG24N9K31/F1M

R9007822203DREPE6C-2X=16EG24N9K31/F1M=00

R9007857943DREPE6C-2X/45EG24NJK31/A1M

R9009254843DREPE6C-2X/25EG24N9K31/A1V

R9009255273DREPE6C-2X/25EG24K31/A1V

R9009269843DREPE6C-2X/25EG24N9K31/F1V

R9009302633DREPE6C-2X=25EG24K31/A1V=00

R9009302643DREPE6C-2X=25EG24N9K31/A1V=00

R9009302653DREPE6C-2X=25EG24N9K31/F1V=00

R9009383453DREPE6C-2X=25EG24N9K31/A1V=LB

R9009484093DREPE6C-2X/25EG24NJK31/F1V

R9009488303DREPE6C-2X=25EG24NJK31/F1V =00

R9009544253DREPE6C-2X/16EG24K31/A1M

R9009544273DREPE6C-2X/25EG24K31/A1M

R9009544283DREPE6C-2X/45EG24K31/A1M

R9009544883DREPE6C-2X=16EG24K31/A1M=00

R9009544893DREPE6C-2X=25EG24K31/A1M=00

R9009544903DREPE6C-2X=45EG24K31/A1M=00

R9009557843DREPE6C-2X/25EG24N9K31/A1M

R9009558533DREPE6C-2X/25EG24K31/F1V

R9009566843DREPE6C-2X=25EG24K31/F1V=00

R9009587883DREPE6C-2X=25EG24N9K31/A1M=00

R9009588483DREPE6C-2X/25EG24N9K31/F1M

R9009588593DREPE6C-2X=25EG24N9K31/F1M=00

R9009637133DREPE6C-2X/45EG24N9K31/A1V

R9009637213DREPE6C-2X=45EG24N9K31/A1V=00

R9009706983DREPE6C-2X/45EG24N9K31/F1V

R9009706993DREPE6C-2X=45EG24N9K31/F1V=00

R9009739133DREPE6C-2X/25EG24K31/F1M

R9009739653DREPE6C-2X=25EG24K31/F1M=00

R9009760793DREPE6C-2X/16EG24N9K31/F1V

R9010011633DREPE6C-2X=45EG24NJK31/A1M =00

R9010031213DREPE6C-2X/16EG24K31/F1V

R9010031573DREPE6C-2X=16EG24K31/F1V=00

R9010033123DREPE6C-2X/16EG24K31/F1M

R9010033153DREPE6C-2X=16EG24K31/F1M=00

R9010045943DREPE6C-2X=45EG24N9K31/A1M=00

R9010121173DREPE6C-2X/45EG24N9K31/F1M

R9010121203DREPE6C-2X=45EG24N9K31/F1M=00

R9010156763DREPE6C-2X/16EG24N9K31/A1M

R9010156773DREPE6C-2X=16EG24N9K31/A1M=00

R9010185113DREPE6C-2X/25EG24N9K31/A1V=LB

R9010943683DREPE6C-2X=45EG24K31/A1V=00

R9010943693DREPE6C-2X/45EG24K31/A1V

R9011071523DREPE6C-2X/25EG24NJK31/F1M

R9011071533DREPE6C-2X=25EG24NJK31/F1M =00

R9011080083DREPE6C-2X/16EG24NJK31/F1M

R9011158213DREPE6C-2X=16EG24NJK31/F1M =00

R9011236023DREPE6C-2X=25EG24N9K31/A1M=LB

R9012124343DREPE6C-2X=16EG24NJK31/F1V =00

R9012124363DREPE6C-2X/16EG24NJK31/F1V

R9012188053DREPE6C-2X=25EG24N6K31/A1M=00

R9012188093DREPE6C-2X/25EG24N6K31/A1M

R9013954703DREPE6C-2X/25EG24JK31/F1V

R9014399923DREPE6C-2X=25EG24N5K31/A1M=00

R9014526663DREPE6C-2X=25EG24N6K31/A1V=00
