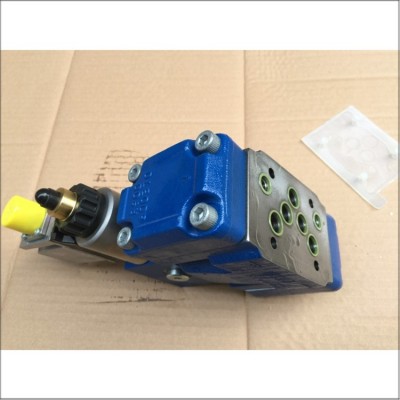

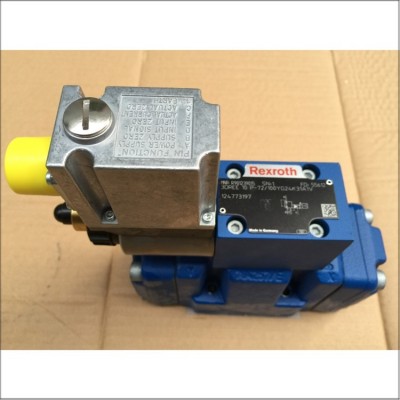

厦门供应 全新原装 力士乐 阀 3DREE10P-72 100YG24K31A1V图1厦门供应 全新原装 力士乐 阀 3DREE10P-72 100YG24K31A1V图2厦门供应 全新原装 力士乐 阀 3DREE10P-72 100YG24K31A1V图3

厦门供应 全新原装 力士乐 阀 3DREE10P-72 100YG24K31A1V

2024-11-22 09:082120询价

价格:¥0.00/件

品牌:力士乐

5:5

255:35

23:5

发货:3天内

发送询价

厦门供应 全新原装\力士乐\阀\3DREE10P-72 100YG24K31A1V

咨询电话:18965852209   资询QQ2277643779  (小崔)

3DRE(M)和3DRE(M)E 先导式 比例减压阀

 - 尺寸10和16

 - 组件系列7X

 - 最大设定压力:

315巴(尺寸10)

250杆(尺寸16)

流量125升/分钟(大小10)

300L /分钟(大小16)

 - 先导阀减压(P到A)和

限制系统压力(A至T)

 - 操作由比例电磁铁与手段

绕线圈

 - 用于底板安装:

根据DIN24340-A和ISO4401的模式移植

 - 最大压力限制可选

 - 阀门和控制电子从单一来源

 - 集成电子元件(OBE)类型3DRE(M)E:

指令值的小的制造公差

压力特性曲线

 - 外部控制电子元件类型3DRE(M)

 - 线性控制值压力特性曲线

阀类型3DRE(M)和3DRE(M)的E为电先导式3通减压阀与压力致动器的限制。它们用于降低一个系统压力。该阀由两个主要组件: - 先导控制阀(1)与比例电磁(2)可选最大压力限制(15) - 主阀(3)与主阀芯(4)

一般功能:

压力 - 命令值相关的设置是通过先导控制阀减少A口(1)。- 随着减压口P,弹簧(5)和(6)保持主阀芯(4)在其中心位置。 如此,防止在致动器的启动的跳跃。从孔(7)通过流量控制器(8) - 控制油流,通过控制腔室(11),以节流间隙(9),通过线(10)到端口Y的此连接是被引导进坦克在零压力。

减压:

集结的先导压力的控制腔(11)作为指令值的功能。经由喷嘴 - 压力建立在弹簧室(13)(12)和主阀芯(4)连接到移动没错,液压流体流从P到A.- 油口A的执行压力(14)。 - 增加压力端口A向的设定压力先导控制阀(1)导致的运动主阀芯(4)的左边。在A口的压力几乎等于压力设定在先导控制阀(1)。

压力限制: - 如果A口的压力超过了设定压力先导控制阀(1),主阀芯(4)被移动进一步向左侧。 - 这将打开从A至T的连接,并限制压力未决口A set命令值。

类型3DREM

对于液压保护对一个不允许的高电控制电流的比例电磁,这势在必行导致压力增大口的,你可以选择安装一个弹簧加载的压力释放阀作为最大的压力限制(15)。这个最大压力限制是预先设定的,所指有关压力.

推荐型号:

R901026376 3DREME10P-6X/200XYG24K31V

R900977647 3DREME10P-6X/200YG24K31V

R901103660 3DREME10P-6X/315XYG24K31V

R900705197 3DREME10P-6X/315YG24K31V

R901181430 3DREME10P-6X/50XYG24K31V

R900245224 3DREME10P-6X/50YG24K31V

R901256689 3DREME10P-7X/100XYG24K31A1V

R901242254 3DREME10P-7X/100YG24K31A1V

R901275767 3DREME10P-7X/100YG24K31F1V

R901229977 3DREME10P-7X/200XYG24K31A1V

R901220113 3DREME10P-7X/200YG24K31A1V

R901218097 3DREME10P-7X/200YG24K31F1V

R901252139 3DREME10P-7X/315XYG24K31A1V

R901240745 3DREME10P-7X/315YG24K31A1V

R901223481 3DREME10P-7X/315YG24K31F1V

R901293211 3DREME10P-7X/50YG24K31A1V

R901308772 3DREME10P-7X/50YG24K31F1V
