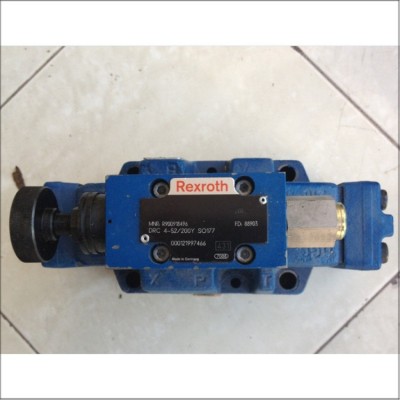

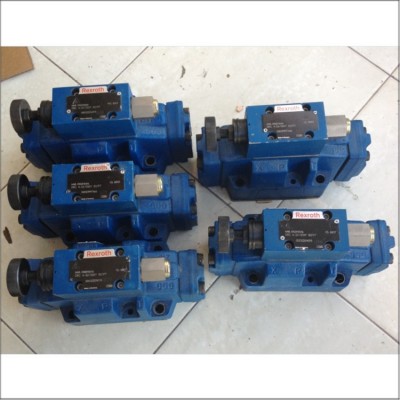

厦门供应 全新原装 力士乐 阀 3DR16P4 50 200Y 00M图1厦门供应 全新原装 力士乐 阀 3DR16P4 50 200Y 00M图2厦门供应 全新原装 力士乐 阀 3DR16P4 50 200Y 00M图3

厦门供应 全新原装 力士乐 阀 3DR16P4 50 200Y 00M

2024-11-22 09:082780询价

价格:¥0.00/件

品牌:力士乐

35:35

35:35

35:35

发货:3天内

发送询价

 厦门供应 全新原装\力士乐\阀\3DR16P4 50 200Y 00M

咨询电话:18965852209   资询QQ2277643779  (小崔)

类型 3DR 先导式减压阀

规格 10

组件系列 5X

最大工作压力 250 bar

最大流量 220 l/min

– 用于减少(P 到 A)和限制(A 到 T)系统压力的阀

– 用于底板安装

– 油口安装面符合 ISO 4401-07-07-0-05

– 符合样本 RC 45056 的底板(单独订购)

– 4 个压力等级

– 4 个调节元件,可选:

– 旋钮

– 六角套筒和保护帽

– 带刻度可锁定旋钮

– 带刻度旋钮

类型 3DR 压力控制阀是用于次级油路的带有溢流阀功能的先导式三通减压阀。它们用于降低系统压力。减压阀主要由带有控制阀芯(2)的主阀(1)和带有压力调节元件(10)的先导控制阀(3)组成。在开始位置时,阀是打开的。液压油可以不受任何限制地从通道 P 流向通道 A。通道 A 内的压力是通过孔(4)向压缩弹簧(9)对面的阀芯区域施加的。同时,还通过节流孔(6)向控制阀芯(2)的弹簧负载侧施加压力,以及通过通道(5)向先导控制阀(3)的滚珠(7)施加压力。根据压缩弹簧(11)的设置,滚珠(7)的上游和管道(5)内

建立液压压力,并将控制阀芯(2)保持在打开位置。液压油从通道 P 通过控制阀芯(2)流向通道 A,直到通道 A 中的压力增加到超过压缩弹簧(11)设置的压力值,并提升滚珠(7)。控制阀芯(2)向闭合位置移动。当通道 A 内的压力与压缩弹簧(11)设置的压力值达到平衡时,则达到了所需减小的压力。当作用在执行机构上的外力导致通道 A 内的压力进一步增加时,控制阀芯(2)被进一步压缩压缩弹簧(9)。这样通过控制阀芯(2)上的控制阀口(8)打开了通道 T 和通道 A 之间的连接。排放到油箱的液压油量确保压力不再增加。先导油始终通过先导管路(13)从弹簧腔(12)外泄到油口 Y。务必始终保持先导油以零压力返回油箱。可以使用压力计油口(14)检查通道 A 内的减压。

一般

重量kg 8.0

安装位置可选

环境温度范围°C –30 至 +50

液压

公称压力bar 315

最大工作压力– 油口 P bar 315

– 油口 A bar 250

– 油口 Y bar 单独,无压地到油箱

压力设置– 最小bar 视流量而定(请参见第 5 页的特性曲线)

– 最大bar 50; 100; 200; 250

最大流量l/min 220

液压油符合 DIN 51524 1)的矿物油(HL,HLP);符合

VDMA 24568 的可快速生物降解液压油(另请参阅

RC 90221);HETG(菜籽油)1);HEPG(聚乙醇)2);

HEES(合成酯)2);可应要求提供其它液压油

液压油温度范围°C –30 至 +80(NBR 密封件)

–20 至 +80(FKM 密封件)

粘度范围mm2/s 10 至 800

液压油的最大允许污染度 - 符合 ISO 4406(c)

规定的清洁度等级

等级 20/18/15 3)

推荐型号:

R9009166633DR10P5-6X/100Y/00M

R9009657913DR10P5-6X/100Y/00M SO12

R9009177863DR10P5-6X/100Y/00V

R9009166603DR10P5-6X/200Y/00M

R9009177883DR10P5-6X/200Y/00V

R9009166613DR10P5-6X/315Y/00M

R9007716813DR10P5-6X/315Y/00M

R9009177943DR10P5-6X/315Y/00V

R9009216633DR10P5-6X/50Y/00M

R9009738733DR10P5-6X/50Y/00V

R9009320053DR10P5-6X=100Y/00M=PL

R9009207193DR10P5-6X=200Y/00M=PL

R9009207183DR10P5-6X=50Y/00M=PL

R9003559013DREM16P-4X/100XY/00M2

R9003955893DREM16P-4X/100XY/00M4

R9004341623DREM16P-4X/100Y/00M1

R9003922723DREM16P-4X/100Y/00M2

R9005278753DREM16P-4X/100Y/00V2

R9003359413DREM16P-4X/200XY/00M2

R9009403933DREM16P-4X/200XY/00V2

R9005254173DREM16P-4X/200Y/00M1

R9003358353DREM16P-4X/200Y/00M2

R9005916243DREM16P-4X/200Y/00M4

R9005238993DREM16P-4X/200Y/00V2

R9003852933DREM16P-4X/230Y/00M2-18

R9005535893DREM16P-4X/315XY/00V2-45

R9004030873DREM16P-4X/315Y/00M2-41

R9005952653DREM16P-4X/315Y/00M2-45

R9004226093DREM16P-4X/315Y/00M3-44

R9005110343DREM16P-4X/315Y/00V2-41

R9005506063DREM16P-4X/315Y/00V2-45

R9005555493DREM16P-4X/50Y/00V2

R9009511333DREM16P-6X/100XYG24K4V

R9002496743DREM16P-6X/100YG24K4V

R9009632953DREM16P-6X/200XYG24K4V

R9009588613DREM16P-6X/200YG24K4V

R9009715933DREM16P-6X/315YG24K4V

R9009605353DREM16P-6X/50YG24K4V

R9012915713DREM16P-7X/100XYG24K4V

R9013593663DREM16P-7X/100YG24-8K4V

R9012345163DREM16P-7X/100YG24K4V

R9012136213DREM16P-7X/200XYG24K4V

R9013593673DREM16P-7X/200YG24-8K4V

R9012188873DREM16P-7X/200YG24K4V

R9013722273DREM16P-7X/250XYG24K4V

R9013593683DREM16P-7X/250YG24-8K4V

R9012616663DREM16P-7X/250YG24K4V

R9013593633DREM16P-7X/50YG24-8K4V

R9012869543DREM16P-7X/50YG24K4V

R9005922543DREM16P4X/180Y/00M2-18

R9004783463DREM16P4X/200XY/00M2-40

R9003968563DREM16P4X/200XY/00M4

R9003961373DREM16P4X/200Y/00M2-40

R9005012443DREM16P4X/230Y/00V2-18

R900628388FUEHRUNG 3DREM 16 P41/-44

R900258890INSPECTION SPECIF. 3DREM 16 P-42/-45

R900897262SEAL KIT 3DRE/3DREM16P-6X/V

R900313879SEAL KIT 3DRE/3DREM16P4X/...

R900313880SEAL KIT 3DRE/3DREM16P4X/.../V

R900628389STIFT 3DREM 16 P41/-44

R900256289ZUS. 3DREM 16 P41/-44

R900252969ZUS. 3DREM 16 P4X/-33
