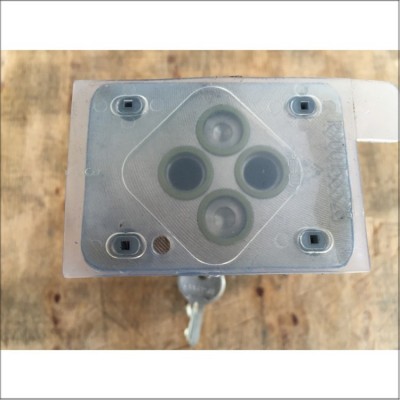

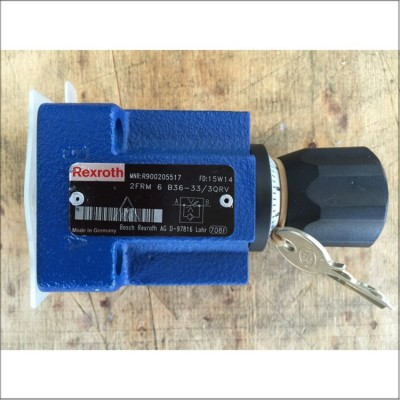

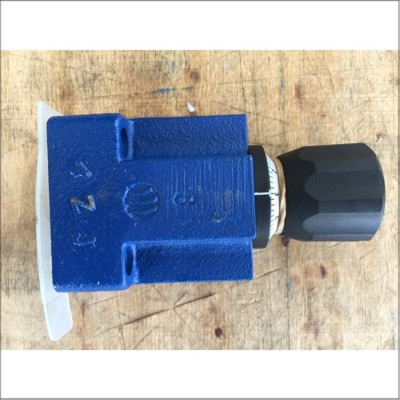

厦门供应 全新原装 力士乐 阀 2FRM6B36-33 3QRV图1厦门供应 全新原装 力士乐 阀 2FRM6B36-33 3QRV图2厦门供应 全新原装 力士乐 阀 2FRM6B36-33 3QRV图3

厦门供应 全新原装 力士乐 阀 2FRM6B36-33 3QRV

2024-11-06 10:032210询价

价格:¥0.00/件

品牌:力士乐

5:23

52:5

235:323

发货:3天内

发送询价

厦门供应 全新原装 力士乐 阀 2FRM6B36-33 3QRV

咨询电话:18965852209   资询QQ2277643779  (小崔)

二通流量控制阀

型号 2FRM,2FRH,2FRW

规格 10 和 16

组件系列 3X

最大工作压力 315 bar

最大流量 160 l/min

特点

用于底板安装

油口安装面符合 DIN 24340 形式 G 和 ISO 6263

机械启动(型号 2FRM)

液压驱动(型号 2FRH)

电液控制(型号 2FRW)

压力补偿器行程限制,可选启动跃变降低齿轮活塞传动装置两侧可调行程限制(型号 2FRH和 2FRW)使用整流器叠加阀板在两个方向上进行流量控制

1) 仅型号 2FRW 需要订货代码!

2) 连接插头,单独订购

注意!首选型号和标准设备已在 EPS(标准价格表)中列出。

功能,横截面

型号 2FRM,2FRH 和 2FRW 的流量控制阀为二通流量控制阀。

它们用于保持流量稳定,通常不受压力和温度的影响。

通常,阀由壳体,节流孔衬套,带有可选行程限制的压力补偿器,单向阀,型号 2FRM 中的调节元件及齿轮活塞传动装置,方向阀和型号 2FRH 及 2FRW 中的实际值电位计组成。从通道 A 到通道 B 的流量在节流点处节流。在型号 2FRM中,节流剖面可通过转动曲线螺栓由调节元件以机械方式设置。在型号 2FRH 和 2FRW 中,借助由集成电动操作方向阀控制的齿轮活塞传动装置以液压方式实现。调节速度可通过单向节流阀进行调节。为固定所需的调节范围,在齿轮活塞传动装置的两侧配备可调行程限制。含有上游压力补偿器,使流量在流点处保持稳定。由于节流孔的设计,流量基本不会受到温度的影响。

通过单向阀实现从通道 B 到通道 A 的自由流动。为能永久监控节流器位置,型号 2FRH 和 2FRW 可配备实际值电位计。提供与电气控制预设值相关的电器控制组件。调节流量只能从通道 A 流向 B。为了在两个方向上控制流量,可在流量控制阀下安装一个整流器叠加阀板型号 Z4S。

技术数据

一般信息

规格规格 10 规格 16

重量  型号 2FRM kg 5.6 11.3

型号 2FRH kg 9.2 14.9

型号 2FRH…P kg 10.3 16

型号 2FRW kg 11.3 17

型号 2FRW…P kg 12.4 18.1

整流器叠加阀板 kg 3.0 8.1

安装位置 型号 2FRM 任意

型号 2FRH 和 2FRW 控制液压缸(齿轮活塞传动装置)水平

环境温度范围°C –30 … +80(型号 2FRW 为 –30 … +50)(NBR 密封件)

–20 … +80(型号 2FRW 为 –20 … +50)(FKM 密封件)

液压 - 二通流量控制阀型号 2FRM,2FRH 和 2FRW

规格规格 10 规格 16

最大流量l/min 10 16 25 50 60 100 160

最大工作压力(油口 A) bar 315

从 B 到 A 的自由回流的压差,qV 相关bar 2 2.5 3.5 6 2.8 4.3 7.3

最小压差bar 3 … 7 5 … 12

流量控制 温度稳定性(–20 … +80 °C) ±2 %(qV 最大) ±2 %(qV 最大)

压力稳定性(最大 Δp = 315 bar) ±2 %(qV 最大) < ±5 %(qV 最大)

液压油请参阅第 8 页的表格

液压油温度范围°C –30 ... +80(NBR 密封件)

–20 ... +80(FKM 密封件)

粘度范围mm2/s 10 … 800

液压油的最大允许污染度 - 符合 ISO 4406(c)规定的清洁度等级等级 20/18/15 1)

液压 - 二通流量控制阀型号 2FRH 和 2FRW

最大调节范围下的先导流量cm3 22(300 °)

先导压力范围bar 10 … 100(不得超过最大值!)

(在低调节速度下至少为 40 bar)

调节速度(先导压力相关) 不带电位计带电位计

°/s 5 … 2000 5 … 300

最大流量(方向阀) l/min 10 请参阅样本 23178

最大工作压力(方向阀) bar 315 请参阅样本 23178

液压 – 整流器叠加阀板型号 Z4S

最大流量l/min 50 160

最大工作压力bar 315

开启压力bar 1.5

电气 - 实际值电位计

电阻Ω 1000

负载能力W 5

最大触电电流A 0.12

符合 DIN EN 60529 的防护等级IP 65

控制限制错误(调节速度相关) 10°/s 时 ±1.5°

液压油分类合适的密封材料标准

矿物油HL,HLP NBR,FKM DIN 51524

生物降解– 不溶于水HETG NBR,FKM VDMA 24568

HEES FKM

– 可溶于水HEPG FKM VDMA 24568

耐火– 不含水HFDU FKM ISO 12922

– 含水HFC(Fuchs Hydrotherm 46M,

Petrofer Ultra Safe 620)

NBR ISO 12922

有关液压油的重要信息!

有关使用其它液压油的更多信息和数据,请参阅样本 90220 或与我们联系!

可能有对阀技术数据的相关限制(温度,压力范围,使用寿命,维护时

间间隔等)!

使用的液压油的闪点必须比最大线圈表面温度高出 40 K。

耐火 – 含水:

–– 每个控制边的最大压差 50 bar

–– 回油口处的压力预载大于压差的 20 %,否则气蚀增加

–– 与使用矿物油 HL,HLP 的操作相比,使用寿命为 50 至 100 %

生物降解:在使用可生物降解的环保液压油时,锌可以聚集在油中

(每个电极管中含 700 mg 的锌)。

R9004248662FRE10-2X/100L

R9003522662FRE10-2X/100LB

R9004422922FRE10-2X/10QB

R9004395822FRE10-2X/16L/5

R9004704412FRE10-2X/16L/V/5

R9004784522FRE10-2X/16LB/5

R9004263872FRE10-2X/16QB-87

R9004395832FRE10-2X/25L/5

R9004997302FRE10-2X/25L/V/5

R9004420122FRE10-2X/2LEB

R9004050672FRE10-2X/2Q/5

R9003642592FRE10-2X/2QE/5

R9004508042FRE10-2X/3QE

R9004395842FRE10-2X/50L/5

R9003797872FRE10-4X/60L SO 150

R9004395862FRE16-2X/100L/5

R9004784532FRE16-2X/100LB/5

R9004776912FRE16-2X/125L/5

R9004340832FRE16-2X/125LP

R9003402042FRE16-2X/160L SO 150

R9004395872FRE16-2X/160L/5

R9004739812FRE16-2X/160LB/5

R9004395852FRE16-2X/60L/5

R9003402032FRE16-2X/80L SO 150

R9004856902FRE16-4X/125L/5

R9003988972FRE16-4X/50L

R9004171872FRE16-4X/60LB

R9003398182FRE6A-1X/10QMV

R9003385462FRE6A-1X/10QRV

R9003503142FRE6A-1X/16QMV

R9003367732FRE6A-1X/16QRV

R9003561672FRE6A-1X/1LRV

R9003435102FRE6A-1X/25QMV

R9003538992FRE6A-1X/25QRV

R9003345152FRE6A-1X/2LR

R9003346592FRE6A-1X/2LRV

R9003674782FRE6A-1X/2QEM/V

R9003426952FRE6A-1X/2QER/V

R9003328992FRE6A-1X/3QMV

R9003316842FRE6A-1X/3QRV

R9003369152FRE6A-1X/6QMV

R9003354012FRE6A-1X/6QRV

R9003399332FRE6A-1X/8LMV

R9003399322FRE6A-1X/8LRV

R9003411092FRE6B-1X/10QMV

R9003354102FRE6B-1X/10QRV

R9003424042FRE6B-1X/16LMV

R9003368042FRE6B-1X/16QMV

R9003329402FRE6B-1X/16QRV

R9003547612FRE6B-1X/1LMV

R9003567122FRE6B-1X/1LMV SO 2

R9003451452FRE6B-1X/25LMV

R9003356262FRE6B-1X/25QMV

R9003356512FRE6B-1X/25QMV

R9003517562FRE6B-1X/25QRV

R9003608832FRE6B-1X/2LRV

R9003368122FRE6B-1X/2QEMV

R9003335752FRE6B-1X/2QERV

R9003390752FRE6B-1X/3QMV

R9003316832FRE6B-1X/3QRV

R9003390742FRE6B-1X/6QMV

R9003366712FRE6B-1X/8LMV

R9003399352FRE6B-1X/8LMV

R9003399342FRE6B-1X/8LRV

R9004242562FRE10-2X/10L

R9004322722FRE10-2X/10LB

R9004113792FRE10-2X/10LBV

R9004260272FRE10-2X/10Q

R9004625692FRE10-2X/10Q-114

R9003800832FRE10-2X/10Q-144

R9004960272FRE10-2X/10Q-81

R9004345662FRE10-2X/10QB

R9004279552FRE10-2X/16L

R9004248672FRE10-2X/16L

R9004364682FRE10-2X/16LB

R9004796072FRE10-2X/16LBV

R9003730462FRE10-2X/16LV

R9004248682FRE10-2X/16Q

R9004030032FRE10-2X/16Q-81

R9004555372FRE10-2X/16QB

R9004576302FRE10-2X/1L

R9004385292FRE10-2X/1Q

R9004247172FRE10-2X/1QB

R9004355092FRE10-2X/1QEB

R9004248702FRE10-2X/25L

R9004697362FRE10-2X/25L-114

R9004282262FRE10-2X/25LB

R9004158472FRE10-2X/25LBV

R9004248712FRE10-2X/25Q

R9004337992FRE10-2X/25QB

R9004423752FRE10-2X/25QE

R9004247182FRE10-2X/2L

R9004696092FRE10-2X/2LB

R9003520462FRE10-2X/2LEB SO 72

R9003451512FRE10-2X/2LEB-72

R9004225692FRE10-2X/2Q

R9004709852FRE10-2X/2QB

R9004248692FRE10-2X/2QE

R9004211772FRE10-2X/2QEB

R9003339842FRE10-2X/2QEB-189

R9003938152FRE10-2X/2QEV

R9003732582FRE10-2X/3QE

R9003738632FRE10-2X/3QEB

R9004014402FRE10-2X/3QEB-189

R9004248752FRE10-2X/50L

R9004228292FRE10-2X/50LB

R9004796082FRE10-2X/50LBV

R9004297052FRE10-2X/50LV

R9004521772FRE10-2X/50Q

R9004248722FRE10-2X/5L

R9004354542FRE10-2X/5LB

R9004248732FRE10-2X/5Q

R9004296422FRE10-2X/5QB

R9004782442FRE10-2X/5QB-171

R9004248742FRE10-2X/5QE

R9004368302FRE10-2X/5QEB

R9004797452FRE10-2X/5QV

R9009158172FRE10-4X/10LBK4M

R9007859832FRE10-4X/10LBK4V

R9004126442FRE10-4X/10LBZ4M

R9003442462FRE10-4X/10LBZ4V

R9009535462FRE10-4X/10LK4M

R9004180152FRE10-4X/10LZ4M

R9004879222FRE10-4X/10LZ4V

R9009495752FRE10-4X/10QBK4M
