价格:¥0.00/件
品牌:力士乐
235:235
23:5
235:53
发货:3天内

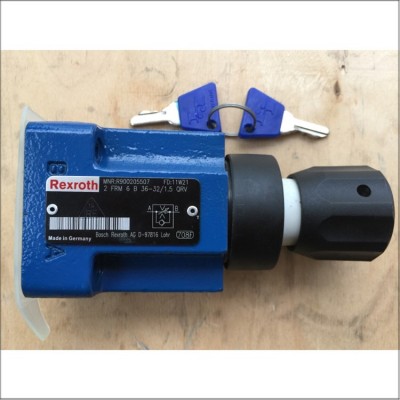

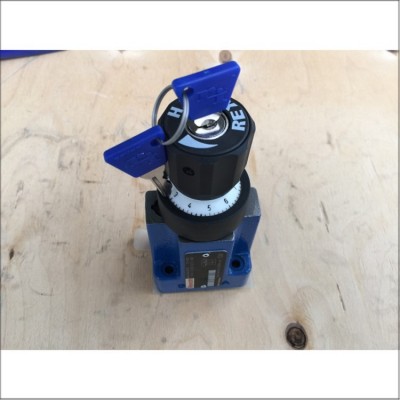

厦门供应 全新原装 力士乐 阀 2FRM6B36-32 1.5QRV
咨询电话:18965852209 资询QQ:2277643779 (小崔)
类型 Z2FRM 二通流量控制阀
6 通径
组件系列 2X
最大工作压力 315 bar
最大流量 32 l/min
– 叠加阀

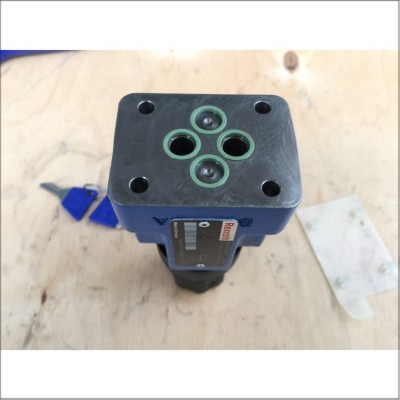

– 符合 DIN 24340 形式 A 的油口安装面
– 符合 ISO 4401-03-02-0-05 的油口安装面(带定位孔)
– 带有 1 个或 2 个流量控制插件
– 内六角的调整类型
阀类型 Z2FRM 是一种具有叠加阀板设计的二通流量控制阀。它们用于保持流量稳定,而不受压力和温度的影响。阀门基本由壳体(1)和一个或两个流量控制插件组成。从通道 A②/B② 到通道 A①/B① 的流量在节流口(3)处加以控制。节流面积通过在节流口(3)和节流杆(4)之间转换调整类型(2)来进行设置。为使通道 A①/B① 的流量保持稳定而不受压力的影响,在节流口(3)的下游安装了一个压力补偿器(5)。没有流量流经阀门时,压缩弹簧(7)会向下按压力补偿器 (5)直到接触到螺堵(8),使压力补偿器保持在打开位置。有液体流经阀门时,作用于通道 A②/B② 的压力会给压力补偿器(5)施加一个力。压力补偿器将进入控制位置,直
到各个力实现平衡。当通道 A②/B② 的压力上升时,压力补偿器(5)会朝切断方向移动,直到各个力再次达到平衡。正是压力补偿器的这种持续的补偿动作才使系统获得了稳定的流量。单向阀(6)可以用来实现从通道 A①/B① 到通道 A②/B② 的自由流动。
重量
– 通道 A,B,T 中的流量控制功能kg 1.3
– 通道 A 和 B 中的流量控制功能kg 1.4
任意安装位置
环境温度范围°C –20 至 +50
液压
最大工作压力bar 315
最小压差– 对于 qV 最大bar 18
– 对于 qV 最小bar 7
压力稳定性最大 Δp = 315 bar % ±3(qV 最大)
最大流量– qV 最大l/min 6; 32
– qV 最小cm3/min 50; 250
液压油请参见下表
液压油温度范围°C –20 至 +80
粘度范围mm2/s 10 至 800
液压油的最大允许污染度 - 符合 ISO 4406(c)规定的清洁度等级等级 20/18/15 1)
推荐型号:
R9002055062FRM6B36-3X/1,5QMV
R9002055072FRM6B36-3X/1,5QRV
R9002055082FRM6B36-3X/10QMV
R9002055092FRM6B36-3X/10QRV
R9002055102FRM6B36-3X/16QMV
R9002055112FRM6B36-3X/16QRV
R9002055122FRM6B36-3X/25QMV
R9002055132FRM6B36-3X/25QRV
R9002055142FRM6B36-3X/32QMV
R9002055152FRM6B36-3X/32QRV
R9002055162FRM6B36-3X/3QMV
R9002055172FRM6B36-3X/3QRV
R9002055182FRM6B36-3X/6QMV
R9002055192FRM6B36-3X/6QRV
R9002055772FRM6B36-3X/0,2QMV
R9002055782FRM6B36-3X/0,6QMV
R9002055802FRM6B36-3X/0,2QRV
R9002108382FRM6B36-3X/10QJMV
R9002113802FRM6B36-3X/0,6QRV
R9002119482FRM6B36-3X/1,5QJRV
R9002119492FRM6B36-3X/32QJRV
R9002120402FRM6B36-3X/16QJRV
R9002120692FRM6B36-3X/0,6QJRV
R9002183022FRM6B36-3X/6QJRV
R9002195182FRM6B36-3X/10QJRV
R9002209742FRM6B36-3X/16QJMV
R9002229142FRM6B36-3X/25QJRV
R9002248412FRM6B36-3X/3QJRV
R9002274942FRM6B36-3X/6QMV SO3
R9002423372FRM6B36-3X/3QRV SO27
R9002423382FRM6B36-3X/16QRV SO27
R9004131552FRM6B36-2X/10QRV
R9004272552FRM6B36-2X/0,6QRV
R9004479222FRM6B36-2X/32QMV
R9004492422FRM6B36-2X/6QRV
R9004557182FRM6B36-2X/3QRV
R9004558162FRM6B36-2X/25QRV
R9007076712FRM6B36-3X/6QRV SO3
R9007106212FRM6B36-3X/16QRV SO29
R9007702342FRM6B36-3X/10QMV SO3
R9008975662FRM6B36-3X/0,2QJRV
R9009900912FRM6B36-3X/25QRMT
R9009913862FRM6B36-3X/0,9QMV SO21
R9010305442FRM6B36-3X/6QXCRV
R9010410362FRM6B36-3X/3QXCRV
R9011302922FRM6B36-3X/25QXCRV
R9011541152FRM6B36-3X/25QJMV
R9012238722FRM6B36-3X/6QXCMV
R9012505122FRM6B36-3X/1,5QXCRV
R9012977312FRM6B36-3X=6QMV SO3
R9013120582FRM6B36-3X/6QJMV
R9013161312FRM6B36-3X/10QXCMV
R9013349952FRM6B36-3X=6QRV
R9013502812FRM6B36-3X/25QXCMV
R9013628322FRM6B36-3X/0,2QXCRV
