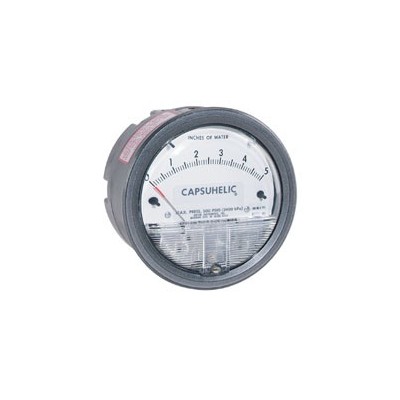

DWYER 德威尔 4000系列 Capsuhelic®液用差压表 产品介绍:
4000系列 Capsuhelic液用差压表可快速,准确地指示差压,它能用于指示液体过滤器两端的差压,槽罐的液位,或用于其它任何需要正压,负压或差压测量的场合。
采用了可靠耐用的Magnehelic&微差压表的设计理念,结构简单可靠,机芯无磨损,可精确读数低到0.5英寸水柱,采用了密封膜盒,可在静压到500psig时,还可测出低于0.1英寸水拄的差压。
精密的膜盒测量元件无需充液,可用于室外。可外部调整零点和量程,在校准或维护时,无需拆卸仪表。
注:可以用于氢气,但在订购时须选用Buna-N丁氰橡胶隔膜,工作压力在35psi。
DWYER 德威尔 4000系列 Capsuhelic®液用差压表 产品规格:
服务:铝外壳:空气和兼容的气体和油基液体。黄铜外壳:空气和兼容的气体和水基液体。
接液材料:咨询工厂。
外壳:带有浸渍硬涂层的压铸铝,标准。水或水基流体需要可选的锻造黄铜外壳。可提供特殊材料隔膜,请联系工厂。
精度:70°F (21.1°C) 时 FS 的 ±3%。 (4200、4210、4215、4220、4300、4400 和 4500 为 ±4%)。
压力限制:-20" Hg 至 500 psig(-0.677 bar 至 34.4 bar)。
温度限制:20 至 200°F(-6.67 至 93.3°C)。
尺寸:4 英寸(101.6 毫米)直径表盘。
安装方向:膜片处于垂直位置。有关其他位置方向,请咨询工厂。
过程连接:1/4" 内螺纹 NPT 高压和低压水龙头,重复 - 一对顶部用于空气和气体,一对底部用于液体。
重量:3 磅、3 盎司(1.45 千克)铝制外壳; 7 磅,13 盎司(3.54 千克)黄铜外壳。
标准配件:两个 1/4" NPT 插头,用于重复测压口,四个带螺钉的嵌入式安装适配器和四个表面安装螺钉。
DWYER 德威尔 4000系列 Capsuhelic®液用差压表 常用型号:
EXAMPLE | 4000 | B | -0 | ASF | Series 4000B-0-ASF Capsuhelic® differential Pressure Gage, range 0-0.5" w.c., brass case, with adjustable signal flag. |
BRASS CASE | B | Brass Case for Water or Water based Liquids | |||
RANGE | 4000 4001 4002 4003 4004 4005 4006 4008 4010 4015 4020 4025 4030 4040 4050 4060 4080 4100 4150 4200 4300 4400 4500 4302 4304 4310 4320 4330 4201 4202 4203 4204 4205 4210 4215 4220 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4300 4300 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4300 4300 4300 4300 4000 4000 4000 4000 4000 4300 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4300 4300 4000 4000 4000 4000 4000 4300 4300 | -0 -20FT -5HG -10HG -15HG -20HG -25HG -30HG -40HG -100MMHG -200MMHG -15MM -20MM -25MM -30MM -40MM -50MM -80MM -100MM -150MM -200MM -250MM -300MM -30MM -100MM -2CM -5CM -8CM -10CM -15CM -20CM -25CM -30CM -40CM -50CM -80CM -100CM -150CM -200CM -250CM -300CM -500CM -4CM -10CM -20CM -30CM -125PA -250PA -300PA -500PA -750PA -500PA -1KPA -1.5KPA -2KPA -3KPA -4KPA -5KPA -8KPA -10KPA -15KPA -20KPA -25KPA -30KPA -50KPA -100KPA -1KPA -3KPA -20MBAR -50MBAR -80MBAR -100MBAR -250MBAR -10MBAR -30MBAR | 0-0.5" w.c. 0-1" w.c. 0-2" w.c. 0-3" w.c. 0-4" w.c. 0-5" w.c. 0-6" w.c. 0-8" w.c. 0-10" w.c. 0-15" w.c. 0-20" w.c. 0-25" w.c. 0-30" w.c. 0-40" w.c. 0-50" w.c. 0-60" w.c. 0-80" w.c. 0-100" w.c. 0-150" w.c. 0-200" w.c. 0-300" w.c. 0-400" w.c. 0-500" w.c. 1-0-1" w.c. 2-0-2" w.c. 5-0-5" w.c. 10-0-10" w.c. 15-0-15" w.c. 0-1 psid 0-2 psid 0-3 psid 0-4 psid 0-5 psid 0-10 psid 0-15 psid 0-20 psid 0-20' w.c. 0-5" Hg 0-10" Hg 0-15" Hg 0-20" Hg 0-25" Hg 0-30" Hg 0-40" Hg 0-100 mm Hg 0-200 mm Hg 0-15 mm w.c. 0-20 mm w.c. 0-25 mm w.c. 0-30 mm w.c. 0-40 mm w.c. 0-50 mm w.c. 0-80 mm w.c. 0-100 mm w.c. 0-150 mm w.c. 0-200 mm w.c. 0-250 mm w.c. 0-300 mm w.c. 15-0-15 mm w.c. 50-0-50 mm w.c. 0-2 cm w.c. 0-5 cm w.c. 0-8 cm w.c. 0-10 cm w.c. 0-15 cm w.c. 0-20 cm w.c. 0-25 cm w.c. 0-30 cm w.c. 0-40 cm w.c. 0-50 cm w.c. 0-80 cm w.c. 0-100 cm w.c. 0-150 cm w.c. 0-200 cm w.c. 0-250 cm w.c. 0-300 cm w.c. 0-500 cm w.c. 2-0-2 cm w.c. 5-0-5 cm w.c. 10-0-10 cm w.c. 15-0-15 cm w.c. 0-125 Pa 0-250 Pa 0-300 Pa 0-500 Pa 0-750 Pa 250-0-250 Pa 0-1 kPa 0-1.5 kPa 0-2 kPa 0-3 kPa 0-4 kPa 0-5 kPa 0-8 kPa 0-10 kPa 0-15 kPa 0-20 kPa 0-25 kPa 0-30 kPa 0-50 kPa 0-100 kPa 0.5-0-0.5 kPa 1.5-0-1.5 kPa 0-20 mbar 0-50 mbar 0-80 mbar 0-100 mbar 0-250 mbar 5-0-5 mbar 15-0-15 mbar | ||
OPTIONS | ASF AT BUNA VIT G HC LT M NIST R ST SPCL TA Y | Adjustable Signal Flag Aluminum Tag Buna-N Diaphragm Fluoroelastomer Diaphragm Green Scale Overlay Horizontal Calibration Low Temperature Mirror Scale Overlay NIST Certificate of Calibration Red Scale Overlay Stainless Steel Tag Special Cleaning Tilt Angle from Vertical in Degrees (-90 to 90) Yellow Scale Overlay |
