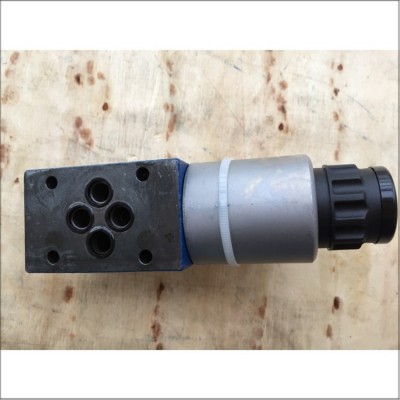

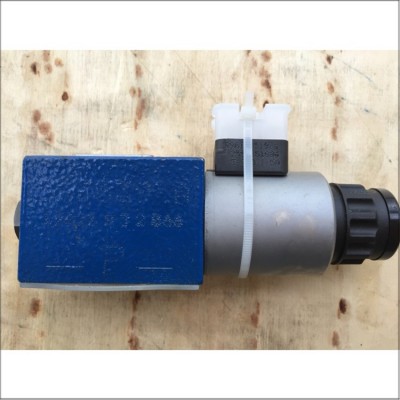

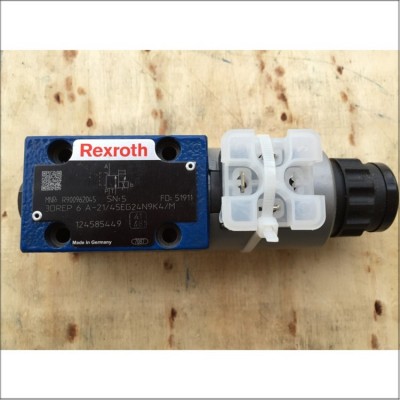

厦门供应 全新原装 力士乐 阀 3DREP6A-21 45EG24N9K4 M图1厦门供应 全新原装 力士乐 阀 3DREP6A-21 45EG24N9K4 M图2厦门供应 全新原装 力士乐 阀 3DREP6A-21 45EG24N9K4 M图3

厦门供应 全新原装 力士乐 阀 3DREP6A-21 45EG24N9K4 M

2024-11-22 09:082340询价

价格:¥0.00/件

品牌:力士乐

24:21

12:4124

412:2

发货:3天内

发送询价

厦门供应 全新原装\力士乐\阀\3DREP6A-21 45EG24N9K4 M

咨询电话:18965852209   资询QQ2277643779  (小崔)

类型 3DREP 和 3DREPE 比例减压阀,三通型号

规格 6

组件系列 2X

最大工作压力 100 bar

最大流量 15 l/min

– 直动式比例阀用于控制压力和流向

– 通过带对中螺纹和可拆卸线圈的比例线圈进行操作

– 底板安装:安装面符合 ISO 4401

– 手动操控,可选

– 弹簧对中控制阀

– 类型 3DREPE 带集成控制电子元件

– 类型 3DREP 的外部控制电子元件:

  模拟放大器类型 VT-VSPA2-1-2X/…,采用欧洲板卡标准

(单独订购),请参阅第 5 页

  数字放大器类型 VT-VSPD-1-1X/…,采用欧洲板卡标准

(单独订购),请参阅第 5 页

  模块化设计的电动放大器类型 VT 11118(单独订购),

三通减压阀类型 3 DREP 6.. 由比例线圈直接操作。它用于将电气输入信号转化为比例压力输出信号。比例线圈是带湿式柱销的可控直流线圈,带对中螺纹和可拆卸线圈。这些线圈可选择性地由外部控制电子元件(类型 3DREP)或内部控制电子元件(类型 3DREPE)进行驱动。

设置:

阀基本构成包括:

– 带安装面的阀体(1)

– 控制阀芯(2),带压力测量阀芯(3,4)

– 带对中螺纹的线圈(5,6)

– 可选集成控制电子元件(7)

功能:

通过比例线圈设置 A 或 B 中的压力。具体压力取决于电流。线圈(5,6)断电后,控制阀芯(2)将通过压缩弹簧(8)保持在中心位置。油口 A 和 B 连接到 T,以便液压油可以不受阻挡地流入油箱。通过为比例线圈(例如线圈 "a"(5))通电,压力测量阀芯 (3)和控制阀芯(2)将向右移动。这样将通过具有渐进流量特性的节流截面,打开从 P 到 B 及从 A 到 T 的连接。在通道 B 中形成的压力以压力测量阀芯(4)的表面作用于控制阀芯,并与磁力相反。压力测量阀芯(4)受线圈 "b" 支撑。如果压力超过线圈 "a" 上设置的值,将逆磁力方向回推控制阀芯 (2),并建立 B 与 T 的连接,直到重新获得设置的压力。压力与线圈电流成比例。在关闭线圈后,控制阀芯(2)将通过压缩弹簧(8)返回中心位置。通过可选的手动操控(9,10),可使控制阀芯(2)在无线圈通电的情况下发生位移。

一般

阀类型3DREP 重量kg 2.0 3DREPE 重量kg 2.2

安装位置任何位置,最好为水平

存储温度范围°C –20 至 +80

环境温度范围°C –20 至 +70 –20 至 +50

以下为在产和停产的一些型号:
