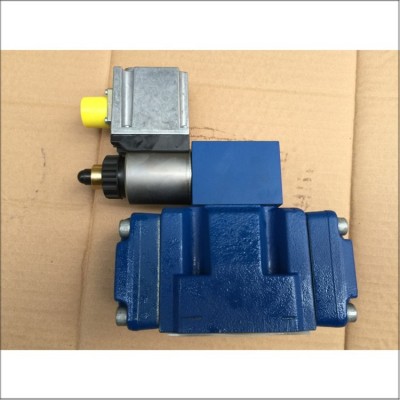

厦门供应 全新原装 力士乐 阀 3DREE10P-72 100YG24K31A1V

2024-11-22 09:082600询价

价格:¥0.00/件

品牌:力士乐

24:124

24:24

124:12

发货:3天内

发送询价

厦门供应 全新原装\力士乐\阀\3DREE10P-72 100YG24K31A1V

咨询电话:18965852209   资询QQ2277643779  (小崔)

3DREP(E) 6三通型号的直动式比例减压阀

规格 6

组件系列 2X

最大工作压力 100 bar

最大流量 15 l/min

用于控制压力和流向的直动式比例阀

通过带有中心螺纹和可拆卸线圈的比例电磁铁进行操纵

用于底板安装:孔图按 ISO 4401

手动应急操作,可选

弹簧定中的控制滑板

带集成电子元件 (OBE) 的型号 3DREPE

带外部电子元件的型号 3DREP

三通减压阀类型 3 DREP 6.. 由比例电磁铁进行直动式操作。其将电气输入信号转换为比例压力输出信号。比例电磁铁是可控制的湿式插脚直流线圈,带有对中螺纹和可拆卸线圈。这些线圈可选择性地由外部控制电子元件(3DREP 型)或集成控制电子元件(3DREPE 型)进行控制。

设置:

阀门的基本构成包括:

带连接面的壳体 (1)

控制阀芯 (2),带压力测量阀芯(3、4)

带对中螺纹的线圈(5、6)

可选集成控制电子元件 (7)

功能:

通过比例电磁铁设置 A 或 B 中的压力。压力的大小取决于电流。线圈(5、6)断电后,控制阀芯 (2) a通过压缩弹簧 (8) 保持在中心位置。油口 A 和 B 连接到 T,以便液压油可以不受阻挡地流入油箱。通过为比例电磁铁(例如线圈“a”(5))通电,压力测量阀芯 (3) 和控制阀芯 (2) 将向右移动。这样将通过具有渐进流体特性的节流横截面,打开从 P 到 B 及从 A 到 T 的连接。在通道 B 中形成的压力通过压力测量阀芯 (4) 的表面作用于控制阀芯,抵抗线圈磁力。压力测量阀芯 (4) 受线圈“b”支撑。如果压力超过线圈“a”上设置的值,将逆线圈磁力方向回推控制阀芯 (2),并建立 B 与 T 的连接,直到重新达到调定压力。

压力与线圈电流成比例。当线圈关闭时,控制阀芯 (2) 在压缩弹簧 (8) 的作用下返回到中心位置。可选手动应急操作元件(9、10)可在线圈不通电的情况下移动控制阀芯 (2)。

注意:

意外激活手动应急操作元件可能会导致不受控制的机器运动!

材料编号

R900158510 R900158547 R900158548

R900700514 3DREPE6C-2X=16EG24N9K31/F1V=00

R900700593 3DREPE6C-2X/16EG24N9K31/A1V

R900706205 3DREPE6C-2X/45EG24N9K31/A1M

R900717942 3DREPE6C-2X=16EG24N9K31/A1V=00

R900766916 3DREPE6C-2X=25EG24NJK31/A1M =00

R900766917 3DREPE6C-2X/25EG24NJK31/A1M

R900782219 3DREPE6C-2X/16EG24N9K31/F1M

R900782220 3DREPE6C-2X=16EG24N9K31/F1M=00

R900785794 3DREPE6C-2X/45EG24NJK31/A1M

R900925484 3DREPE6C-2X/25EG24N9K31/A1V

R900925527 3DREPE6C-2X/25EG24K31/A1V

R900926984 3DREPE6C-2X/25EG24N9K31/F1V

R900930263 3DREPE6C-2X=25EG24K31/A1V=00

R900930264 3DREPE6C-2X=25EG24N9K31/A1V=00

R900930265 3DREPE6C-2X=25EG24N9K31/F1V=00

R900938345 3DREPE6C-2X=25EG24N9K31/A1V=LB

R900948409 3DREPE6C-2X/25EG24NJK31/F1V

R900948830 3DREPE6C-2X=25EG24NJK31/F1V =00

R900954425 3DREPE6C-2X/16EG24K31/A1M

R900954427 3DREPE6C-2X/25EG24K31/A1M

R900954428 3DREPE6C-2X/45EG24K31/A1M

R900954488 3DREPE6C-2X=16EG24K31/A1M=00

R900954489 3DREPE6C-2X=25EG24K31/A1M=00

R900954490 3DREPE6C-2X=45EG24K31/A1M=00

R900955784 3DREPE6C-2X/25EG24N9K31/A1M

R900955853 3DREPE6C-2X/25EG24K31/F1V

R900956684 3DREPE6C-2X=25EG24K31/F1V=00

R900958788 3DREPE6C-2X=25EG24N9K31/A1M=00

R900958848 3DREPE6C-2X/25EG24N9K31/F1M

R900958859 3DREPE6C-2X=25EG24N9K31/F1M=00

R900963713 3DREPE6C-2X/45EG24N9K31/A1V

R900963721 3DREPE6C-2X=45EG24N9K31/A1V=00

R900970698 3DREPE6C-2X/45EG24N9K31/F1V

R900970699 3DREPE6C-2X=45EG24N9K31/F1V=00

R900973913 3DREPE6C-2X/25EG24K31/F1M

R900973965 3DREPE6C-2X=25EG24K31/F1M=00

R900976079 3DREPE6C-2X/16EG24N9K31/F1V

R901001163 3DREPE6C-2X=45EG24NJK31/A1M =00

R901003121 3DREPE6C-2X/16EG24K31/F1V

R901003157 3DREPE6C-2X=16EG24K31/F1V=00

R901003312 3DREPE6C-2X/16EG24K31/F1M

R901003315 3DREPE6C-2X=16EG24K31/F1M=00

R901004594 3DREPE6C-2X=45EG24N9K31/A1M=00

R901012117 3DREPE6C-2X/45EG24N9K31/F1M

R901012120 3DREPE6C-2X=45EG24N9K31/F1M=00

R901015676 3DREPE6C-2X/16EG24N9K31/A1M

R901015677 3DREPE6C-2X=16EG24N9K31/A1M=00

R901018511 3DREPE6C-2X/25EG24N9K31/A1V=LB

R901094368 3DREPE6C-2X=45EG24K31/A1V=00

R901094369 3DREPE6C-2X/45EG24K31/A1V

R901107152 3DREPE6C-2X/25EG24NJK31/F1M

R901107153 3DREPE6C-2X=25EG24NJK31/F1M =00

R901108008 3DREPE6C-2X/16EG24NJK31/F1M

R901115821 3DREPE6C-2X=16EG24NJK31/F1M =00

R901123602 3DREPE6C-2X=25EG24N9K31/A1M=LB

R901212434 3DREPE6C-2X=16EG24NJK31/F1V =00

R901212436 3DREPE6C-2X/16EG24NJK31/F1V

R901218805 3DREPE6C-2X=25EG24N6K31/A1M=00

R901218809 3DREPE6C-2X/25EG24N6K31/A1M

R901395470 3DREPE6C-2X/25EG24JK31/F1V

R901439992 3DREPE6C-2X=25EG24N5K31/A1M=00

R901452666 3DREPE6C-2X=25EG24N6K31/A1V=00
