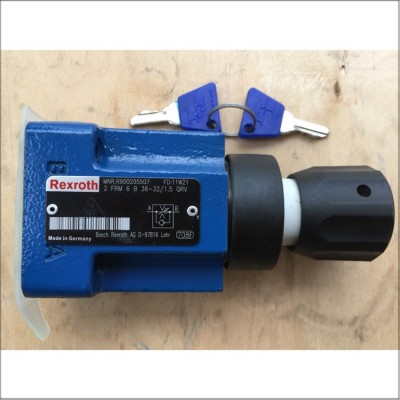

厦门供应 全新原装\力士乐\阀\2FRM6B36-32 1.5QRV
二通流量控制阀
型号 2FRM，2FRH，2FRW
规格 10 和 16
组件系列 3X
最大工作压力 315 bar
最大流量 160 l/min
特点
用于底板安装
油口安装面符合 DIN 24340 形式 G 和 ISO 6263
机械启动（型号 2FRM）
液压驱动（型号 2FRH）
电液控制（型号 2FRW）
压力补偿器行程限制，可选启动跃变降低齿轮活塞传动装置两侧可调行程限制（型号 2FRH和 2FRW）使用整流器叠加阀板在两个方向上进行流量控制
1） 仅型号 2FRW 需要订货代码！
2） 连接插头，单独订购
注意！首选型号和标准设备已在 EPS（标准价格表）中列出。
功能，横截面
型号 2FRM，2FRH 和 2FRW 的流量控制阀为二通流量控制阀。
它们用于保持流量稳定，通常不受压力和温度的影响。
通常，阀由壳体，节流孔衬套，带有可选行程限制的压力补偿器，单向阀，型号 2FRM 中的调节元件及齿轮活塞传动装置，方向阀和型号 2FRH 及 2FRW 中的实际值电位计组成。从通道 A 到通道 B 的流量在节流点处节流。在型号 2FRM中，节流剖面可通过转动曲线螺栓由调节元件以机械方式设置。在型号 2FRH 和 2FRW 中，借助由集成电动操作方向阀控制的齿轮活塞传动装置以液压方式实现。调节速度可通过单向节流阀进行调节。为固定所需的调节范围，在齿轮活塞传动装置的两侧配备可调行程限制。含有上游压力补偿器，使流量在流点处保持稳定。由于节流孔的设计，流量基本不会受到温度的影响。
通过单向阀实现从通道 B 到通道 A 的自由流动。为能永久监控节流器位置，型号 2FRH 和 2FRW 可配备实际值电位计。提供与电气控制预设值相关的电器控制组件。调节流量只能从通道 A 流向 B。为了在两个方向上控制流量，可在流量控制阀下安装一个整流器叠加阀板型号 Z4S。
技术数据
一般信息
规格规格 10 规格 16
重量 型号 2FRM kg 5.6 11.3
型号 2FRH kg 9.2 14.9
型号 2FRH…P kg 10.3 16
型号 2FRW kg 11.3 17
型号 2FRW…P kg 12.4 18.1
整流器叠加阀板 kg 3.0 8.1
安装位置 型号 2FRM 任意
型号 2FRH 和 2FRW 控制液压缸（齿轮活塞传动装置）水平
环境温度范围°C –30 … +80（型号 2FRW 为 –30 … +50）（NBR 密封件）
–20 … +80（型号 2FRW 为 –20 … +50）（FKM 密封件）
液压 - 二通流量控制阀型号 2FRM，2FRH 和 2FRW
规格规格 10 规格 16
最大流量l/min 10 16 25 50 60 100 160
最大工作压力（油口 A） bar 315
从 B 到 A 的自由回流的压差，qV 相关bar 2 2.5 3.5 6 2.8 4.3 7.3
最小压差bar 3 … 7 5 … 12
流量控制 温度稳定性（–20 … +80 °C） ±2 %（qV 最大） ±2 %（qV 最大）
压力稳定性（最大 Δp = 315 bar） ±2 %（qV 最大） < ±5 %（qV 最大）
液压油请参阅第 8 页的表格
液压油温度范围°C –30 ... +80（NBR 密封件）
–20 ... +80（FKM 密封件）
粘度范围mm2/s 10 … 800
液压油的最大允许污染度 - 符合 ISO 4406（c）规定的清洁度等级等级 20/18/15 1）
液压 - 二通流量控制阀型号 2FRH 和 2FRW
最大调节范围下的先导流量cm3 22（300 °）
先导压力范围bar 10 … 100（不得超过最大值！）
（在低调节速度下至少为 40 bar）
调节速度（先导压力相关） 不带电位计带电位计
°/s 5 … 2000 5 … 300
最大流量（方向阀） l/min 10 请参阅样本 23178
最大工作压力（方向阀） bar 315 请参阅样本 23178
液压 – 整流器叠加阀板型号 Z4S
最大流量l/min 50 160
最大工作压力bar 315
开启压力bar 1.5
电气 - 实际值电位计
电阻Ω 1000
负载能力W 5
最大触电电流A 0.12
符合 DIN EN 60529 的防护等级IP 65
控制限制错误（调节速度相关） 10°/s 时 ±1.5°
液压油分类合适的密封材料标准
矿物油HL，HLP NBR，FKM DIN 51524
生物降解– 不溶于水HETG NBR，FKM VDMA 24568
HEES FKM
– 可溶于水HEPG FKM VDMA 24568
耐火– 不含水HFDU FKM ISO 12922
– 含水HFC（Fuchs Hydrotherm 46M，
Petrofer Ultra Safe 620）
NBR ISO 12922
有关液压油的重要信息！
有关使用其它液压油的更多信息和数据，请参阅样本 90220 或与我们联系！
可能有对阀技术数据的相关限制（温度，压力范围，使用寿命，维护时
间间隔等）！
使用的液压油的闪点必须比最大线圈表面温度高出 40 K。
耐火 – 含水：
–– 每个控制边的最大压差 50 bar
–– 回油口处的压力预载大于压差的 20 %，否则气蚀增加
–– 与使用矿物油 HL，HLP 的操作相比，使用寿命为 50 至 100 %
生物降解：在使用可生物降解的环保液压油时，锌可以聚集在油中
（每个电极管中含 700 mg 的锌）。
R900424866 2FRE10-2X/100L
R900352266 2FRE10-2X/100LB
R900442292 2FRE10-2X/10QB
R900439582 2FRE10-2X/16L/5
R900470441 2FRE10-2X/16L/V/5
R900478452 2FRE10-2X/16LB/5
R900426387 2FRE10-2X/16QB-87
R900439583 2FRE10-2X/25L/5
R900499730 2FRE10-2X/25L/V/5
R900442012 2FRE10-2X/2LEB
R900405067 2FRE10-2X/2Q/5
R900364259 2FRE10-2X/2QE/5
R900450804 2FRE10-2X/3QE
R900439584 2FRE10-2X/50L/5
R900379787 2FRE10-4X/60L SO 150
R900439586 2FRE16-2X/100L/5
R900478453 2FRE16-2X/100LB/5
R900477691 2FRE16-2X/125L/5
R900434083 2FRE16-2X/125LP
R900340204 2FRE16-2X/160L SO 150
R900439587 2FRE16-2X/160L/5
R900473981 2FRE16-2X/160LB/5
R900439585 2FRE16-2X/60L/5
R900340203 2FRE16-2X/80L SO 150
R900485690 2FRE16-4X/125L/5
R900398897 2FRE16-4X/50L
R900417187 2FRE16-4X/60LB
R900339818 2FRE6A-1X/10QMV
R900338546 2FRE6A-1X/10QRV
R900350314 2FRE6A-1X/16QMV
R900336773 2FRE6A-1X/16QRV
R900356167 2FRE6A-1X/1LRV
R900343510 2FRE6A-1X/25QMV
R900353899 2FRE6A-1X/25QRV
R900334515 2FRE6A-1X/2LR
R900334659 2FRE6A-1X/2LRV
R900367478 2FRE6A-1X/2QEM/V
R900342695 2FRE6A-1X/2QER/V
R900332899 2FRE6A-1X/3QMV
R900331684 2FRE6A-1X/3QRV
R900336915 2FRE6A-1X/6QMV
R900335401 2FRE6A-1X/6QRV
R900339933 2FRE6A-1X/8LMV
R900339932 2FRE6A-1X/8LRV
R900341109 2FRE6B-1X/10QMV
R900335410 2FRE6B-1X/10QRV
R900342404 2FRE6B-1X/16LMV
R900336804 2FRE6B-1X/16QMV
R900332940 2FRE6B-1X/16QRV
R900354761 2FRE6B-1X/1LMV
R900356712 2FRE6B-1X/1LMV SO 2
R900345145 2FRE6B-1X/25LMV
R900335626 2FRE6B-1X/25QMV
R900335651 2FRE6B-1X/25QMV
R900351756 2FRE6B-1X/25QRV
R900360883 2FRE6B-1X/2LRV
R900336812 2FRE6B-1X/2QEMV
R900333575 2FRE6B-1X/2QERV
R900339075 2FRE6B-1X/3QMV
R900331683 2FRE6B-1X/3QRV
R900339074 2FRE6B-1X/6QMV
R900336671 2FRE6B-1X/8LMV
R900339935 2FRE6B-1X/8LMV
R900339934 2FRE6B-1X/8LRV
R900424256 2FRE10-2X/10L
R900432272 2FRE10-2X/10LB
R900411379 2FRE10-2X/10LBV
R900426027 2FRE10-2X/10Q
R900462569 2FRE10-2X/10Q-114
R900380083 2FRE10-2X/10Q-144
R900496027 2FRE10-2X/10Q-81
R900434566 2FRE10-2X/10QB
R900427955 2FRE10-2X/16L
R900424867 2FRE10-2X/16L
R900436468 2FRE10-2X/16LB
R900479607 2FRE10-2X/16LBV
R900373046 2FRE10-2X/16LV
R900424868 2FRE10-2X/16Q
R900403003 2FRE10-2X/16Q-81
R900455537 2FRE10-2X/16QB
R900457630 2FRE10-2X/1L
R900438529 2FRE10-2X/1Q
R900424717 2FRE10-2X/1QB
R900435509 2FRE10-2X/1QEB
R900424870 2FRE10-2X/25L
R900469736 2FRE10-2X/25L-114
R900428226 2FRE10-2X/25LB
R900415847 2FRE10-2X/25LBV
R900424871 2FRE10-2X/25Q
R900433799 2FRE10-2X/25QB
R900442375 2FRE10-2X/25QE
R900424718 2FRE10-2X/2L
R900469609 2FRE10-2X/2LB
R900352046 2FRE10-2X/2LEB SO 72
R900345151 2FRE10-2X/2LEB-72
R900422569 2FRE10-2X/2Q
R900470985 2FRE10-2X/2QB
R900424869 2FRE10-2X/2QE
R900421177 2FRE10-2X/2QEB
R900333984 2FRE10-2X/2QEB-189
R900393815 2FRE10-2X/2QEV
R900373258 2FRE10-2X/3QE
R900373863 2FRE10-2X/3QEB
R900401440 2FRE10-2X/3QEB-189
R900424875 2FRE10-2X/50L
R900422829 2FRE10-2X/50LB
R900479608 2FRE10-2X/50LBV
R900429705 2FRE10-2X/50LV
R900452177 2FRE10-2X/50Q
R900424872 2FRE10-2X/5L
R900435454 2FRE10-2X/5LB
R900424873 2FRE10-2X/5Q
R900429642 2FRE10-2X/5QB
R900478244 2FRE10-2X/5QB-171
R900424874 2FRE10-2X/5QE
R900436830 2FRE10-2X/5QEB
R900479745 2FRE10-2X/5QV
R900915817 2FRE10-4X/10LBK4M
R900785983 2FRE10-4X/10LBK4V
R900412644 2FRE10-4X/10LBZ4M
R900344246 2FRE10-4X/10LBZ4V
R900953546 2FRE10-4X/10LK4M
R900418015 2FRE10-4X/10LZ4M
R900487922 2FRE10-4X/10LZ4V
R900949575 2FRE10-4X/10QBK4M
