价格：￥0.00/件
品牌：力士乐
4：124
1241：124
24：12
发货：3天内

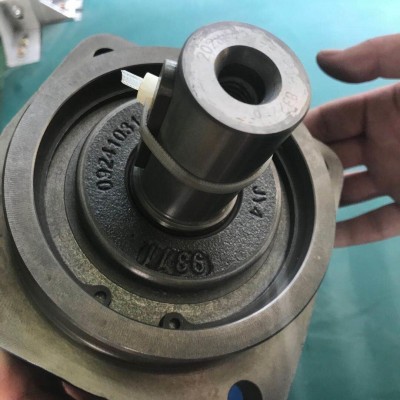

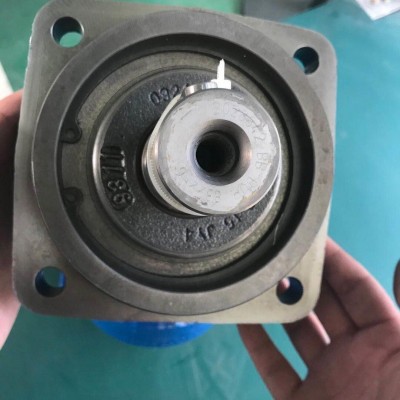

厦门供应 全新原装\力士乐\马达\A2FM6361W-VBB100
A2FM 系列 6X 轴向柱塞定量马达
通用高压马达
规格 5 … 1000
公称压力达 400 bar
最大压力达 450 bar
开式和闭式回路
公制型号
可用的公称尺寸齐全，从而可根据具体应用精确调整
具有高功率密度
总效率非常高
初始效率高
工作油口 SAE法兰或螺纹
可选配集成式溢流阀
其它可选配的阀门：平衡阀（BVD/BVE），冲洗阀和增压阀
弯轴设计
开式 和 闭式回路
– 定量马达配有采用斜轴式设计的轴向锥形柱塞转子组，用于开式回路和闭式回路中的静液压传动
– 用于行走机械和固定应用
– 输出速度取决于泵的流量和马达的排量。
– 输出扭矩 随着 高压侧 和 低压侧 之间的 差压 而增大 。
– 刻度精确的尺寸 可 根据驱动器的情况进行调整
– 具有高功率密度
– 具有小尺寸
– 具有高的总效率
– 具有良好的启动特性
– 具有经济的设计
– 带密封柱塞环的一件式锥形柱塞
技术参数
壳体泄油温度 (受压力和速度的影响) 可能高于油路温度或油箱温度。但部件任何部位的温度均不可高于 115 °C。在确定轴承处液压油粘度时，应将下面指定的温差考虑在内。如果由于极端的工作参数而无法维持上述条件，我们建议在油口 U (规格 250 至 1000) 冲洗壳体或使用冲洗阀和补油阀黏度和液压油温度
粘度 [mm2/s] 温度备注环境温度下的运输与储存Tmin ≥ -50 °CTopt = +5 °C 至 +20 °C
工厂保留期：标准为最多 12 个月，长期为最多24 个月
(冷) 启动1) νmax = 1600 TSt ≥ -40 °C t ≤ 3 min，空载 (p ≤ 50 bar)，n ≤ 1000 rpm (适用于规格 5 至 200)，n ≤ 0.25 ? nnom (适用于规格 250 至 1000)允许温度差ΔT ≤ 25 K 轴向柱塞单元和液压油之间预热阶段ν < 1600 至 400 T = -40 °C 至 -25 °C 在 p ≤ 0.7 ? pnom，n ≤ 0.5 nnom 和 t ≤ 15 分钟时
操作阶段
温度差ΔT = 大约 12 K 轴承和油口 T 液压油之间。最高温度115 °C 在轴承中 103 °C 在油口 T 处测量连续运行ν = 400 至 10νopt = 36 至 16 ;T = -25 °C 至 +90 °C 在油口 T 处测量，在允许的数据范围内无限制
短期运行2) νmin ≥ 7 Tmax = +103 °C 在油口 T 处测量，t < 3 分钟，p < 0.3 pnom FKM 轴封1) T ≤ +115 °C
当温度低于 -25 °C 时，需要使用 NBR 轴封 (允许温度范围：-40 °C 至 +90 °C)。
规格 250 至 1000，请与我们联系。
技术参数
液压油的过滤更精细的过滤可以提高液压油的清洁度，从而延长轴向柱塞单元的使用寿命。为了确保轴向柱塞单元的功能可靠性，必须对液压油进行测量总量分析，以确定固体污染物的数量，并判断其清洁度是否符合 ISO 4406 标准的要求。清洁度至少应维持在20/18/15 级。当液压油温度非常高 (90 °C 至最高 115 °C) 时，清洁度至少
应达到 ISO 4406 标准的 19/17/14 级。如果无法达到上述清洁度等级，请与我们联系。
轴封
允许的压力负载轴封的使用寿命受轴向柱塞单元转速和壳体泄油压力 (外壳压力) 的影响。外壳和环境压力的平均压差为 2 bar，在正常的工作温度下不会持续超过该值。对于在较低转速下的较高压差，请参见图表。瞬时压力峰值 (t < 0.1 s) 最高允许用值为 10 bar。轴封的使用寿命会随压力峰值出现频率的增加而缩短。外壳压力必须等于或高于环境压力。这些数值在环境压力为 pabs = 1 bar 时有效。
温度范围
FKM 轴封可在壳体泄油温度为 -25 °C 至 +115 °C 的条件下使用。
注意
对于在 -25 °C 以下的应用情况，需要使用 NBR 轴封 (允许温度范围：-40 °C 至 +90 °C)。订购时，请以明文形式注明NBR 轴封。请与我们联系。
流向 从驱动轴看的旋转方向 顺时针逆时针 A 至 B B 至 A
转速范围
最低转速 nmin 没有任何限制。 如果要求匀速运动，则最低转速 nmin 不得小于 50 rpm。关于最高转速值，长使用寿命轴承 规格 250 至 1000 要获得长久的使用寿命，请使用 HF 液压油。外部尺寸与 带标准轴承的 马达相同 。可对长使用寿命轴承进行后续改装。建议 通过 U 形油口 冲洗轴承和壳体。
技术参数
工作压力范围
(当使用矿物油时)
工作管路油口 A 或 B 处的压力
规格 5
公称压力 pnom _________________________315 bar 绝对压力
最大压力 pmax _________________________________ 350 bar
单次工作时间____________________________________ 10 秒
总工作时间___________________________________ 300 小时
压力总和 (压力 A + 压力 B) pSu __________________ 630 bar
规格 10 至 200
公称压力 pnom _________________________________ 400 bar
最大压力 pmax _________________________________ 450 bar
单次工作时间____________________________________ 10 秒
总工作时间 __________________________________ 300 小时
压力总和 (压力 A + 压力 B) pSu __________________ 700 bar
规格 250 至 1000
公称压力 pnom _________________________________ 350 bar
最大压力 pmax _________________________400 bar 绝对压力
单次工作时间____________________________________ 10 秒
总工作时间 __________________________________ 300 小时
压力总和 (压力 A + 压力 B) pSu __________________ 700 bar
最小压力 (高压侧) ______________________ 绝对压力 25 bar
压力变化速率 RA max
带内置溢流阀_______________________________ 9000 bar/s
不带溢流阀________________________________ 16000 bar/s
最小压力 – 泵模式 (入口)
为防止在泵工作模式下损坏轴向柱塞 (高压侧变更，而旋转方向不变，例如制动时)，必须保证工作管路油口的最小压力(入口)。最小压力取决于轴向柱塞单元的转速 (参见下面的特性曲线)。
公称压力 pnom 公称压力与最大设计压力相对应。最大压力 pmax 最大压力与单次工作时间内的最大工作压力相对应。各次工作时间的总和不得超过总工作时间。最小压力 (高压侧)防止损坏轴向柱塞单元所需的高压侧最小压力 (A 或 B)。压力总和 pSu压力总和是工作管路油口 (A 和 B) 的压力和。压力变化速率 RA在整个压力范围内压力变化时的最大允许升压/减压速率。
......................
这些值适用于：
在最佳粘度范围 νopt = 36 至 16 mm2/s 内
使用基于矿物油的液压油最大间歇速度：用于卸载和大修过程的超速，t < 5 s 且Δp < 150 bar
通过平衡阀实现输入流量限制，
不带径向力和带径向力的扭矩，扭矩 (Δp = 315 bar 时)
注意 操作时，超过最大值或低于最小值均可能会导致功能丧失、使用寿命缩短或轴向柱塞单元损坏。其他允许的限值，涉及速度变化、根据频率减小的角加速度以及允许的启动角加速度 (低于最大角加速度)，
安全说明
在调试和运行过程中，轴向柱塞单元必须始终充满液压油并排放空气。在停用相对较长的时间后，也必须遵守上述注意事项，因为，轴向柱塞单元可能通过液压管路将液压油排回到油箱中。特别是在“传动轴向上”安装位置，必须彻底进行注油和排气，否则会存在无油运转等危险。泵壳体内的壳体泄油必须通过最高泄油口 (T1、T2) 排放到
油箱。对于多个设备的组合，应确保不超过每个设备的相应壳体压力。当设备的泄油口存在压差时，必须更换共用的泄油管路，以使在任何情况下，都不超过所有连接设备的最小允许壳体压力。如果无法做到这点，必要时应铺设单独的泄油管路。为了获得有利的噪音值，应使用弹性元件分离所有连接管路，并避免在油箱上方安装。在所有工作条件下，壳体泄油管路必须通入油箱中最低油位以下的位置。
安装位置
在“轴朝上”位置，使用规格 10 至 200 时，需要提供排气口 R (订购时， 请以明文形式注明 - 特殊型号)。使用规格250 至 1000 时，在排气口 轴承附近区域提供油口 U 作为标配。
安全说明
– A2FM 马达设计用于在开式和闭式回路中。
– 轴向柱塞单元的项目规划、安装和调试必须由合格人员进行。
– 在使用轴向柱塞单元前，请完整阅读相应的说明手册。如有需要，可向博世力士乐索取。
– 运行期间及运行后不久，轴向柱塞单元存在造成灼伤的风险。应采取适当的安全措施 (例如穿着防护服)。
– 轴向柱塞单元的特性可能会因不同的工作条件 (工作压力、油液温度) 而改变。
– 工作管路油口：
– 油口和固定螺纹是根据最大规定压力设计的。机器或系统制造商必须确保连接元件和管路的安全系数满足规定的工作条件 (压力、流量、液压油、温度)。
– 工作管路油口和功能油口仅用于液压管路。
– 必须遵循此处包含的数据和说明。
– 该产品不能作为一个遵循 ISO 13849 的通用机械安全概念的部件被批准。
– 采用以下紧固扭矩：
– 接头：
有关所使用接头的紧固扭矩，请参见制造商说明。
– 安装螺栓：
对于具有符合 DIN 13 标准的 ISO 公制螺纹和符合ASME B1.1 标准的螺纹的安装螺栓，我们建议根据VDI 2230 检查各个箱体的紧固扭矩。
– 轴向柱塞单元的螺纹孔：最大允许紧固扭矩 MG max 对于螺纹孔是最大值，不得超过该值。有关数值，请参见下表。
– 锁紧螺钉：
对于随轴向柱塞单元提供的金属锁紧螺钉，应采用锁紧螺钉所需的紧固扭矩 MV。
R902000288 A2FM63/61W-VAB027 *G*
R902000353 A2FM63/61R-VBB010-S
R902000417 A2FM63/61W-VAB191J-K
R902004299 A2FM63/61W-VABXX0-S *G*
R902004482 A2FM63/61W-VAB010J
R902006628 A2FM63/61W-VZB192J-K *G*
R902006629 A2FM63/61W-VZB190J *G*
R902006798 A2FM63/61W-VBB046
R902006811 A2FM63/60W-XBX020-S *G*
R902006971 A2FM63/61W-VBB030D *G*
R902006973 A2FM63/61W-VBB030D-K *G*
R902009535 A2FM63/61W-VAB010D *G*
R902011656 A2FM63/61W-NAB180 *G*
R902011657 A2FM63/61W-NAB181-SK *G*
R902011709 A2FM63/61W-VZB027
R902011789 A2FM63/61W-VAB106D *G*
R902014105 A2FM63/61W-NAB020 *G*
R902014136 A2FM63/61W-VAB02X-S
R902014205 A2FM63/61W-VAB020D *G*
R902014287 A2FM63/61W-VBB016
R902016575 A2FM63/61W-VAB02X-S
R902016702 A2FM63/61W-NAB100 *G*
R902016845 A2FM63/61W-VAB016D *G*
R902018199 A2FM63/61W-VABXXXD-S *G*
R902018247 A2FM63/61W-VBB010D *G*
R902018455 A2FM63/61W-VAB190J
R902018457 A2FM63/61W-VAB192J-K
R902027180 A2FM63/61W-VAB027J
R902028900 A2FM63/61W-VAB106
R902030582 A2FM63/61W-VAB181-K *G*
R902030709 A2FM63/61L-VAB010-S
R902030713 A2FM63/61L-VBB010-S
R902033097 A2FM63/61W-VAB02X-S
R902034082 A2FM63/61L-VBBXX0-S
R902034447 A2FM63/61W-VAB027D
R902034450 A2FM63/61W-VBB030D *G*
R902034451 A2FM63/61W-VBB030D-K *G*
R902034452 A2FM63/61W-VAB010D
R902034454 A2FM63/61W-VAB106D
R902034455 A2FM63/61W-VAB020D
R902034457 A2FM63/61W-VAB016D *G*
R902034458 A2FM63/61W-VABXXXD-S *G*
R902034460 A2FM63/61W-VBB010D
R902035403 A2FM63/60W-XBX010-S *G*
R902036636 A2FM63/61W-VABXXX-S
R902036638 A2FM63/61W-VABXXX-SK
R902038687 A2FM63/61W-VZB181-SK
R902038735 A2FM63/61W-VAB181-K
R902042144 A2FM63/61W-VBB190J
R902042146 A2FM63/61W-VBB191J-K
R902045276 A2FM63/61W-VAB020DJ
R902045278 A2FM63/61W-VAB020DJ-K
R902045284 A2FM63/61W-VBB100D
R902045313 A2FM63/61W-VAB100-S
R902045419 A2FM63/61W-VZB010
R902045472 A2FM63/61W-VBB040D
R902045474 A2FM63/61W-VBB040D-K
R902047062 A2FM63/61L-VABXXX-S
R902047146 A2FM63/61W-VBB026D
R902049136 A2FM63/61W-VZB181-K
R902060414 A2FM63/61W-VAB027DJ
R902060416 A2FM63/61W-VAB027DJ-K
R902063594 A2FM63/61W-VAB181-K
R902065851 A2FM63/61W-VAB181-K
R902067656 A2FM63/61W-VAB181-K
R902067907 A2FM63/61W-VAB027 BR-BEIJ-1
R902067964 A2FM63/61L-PZXX0-S *G*
R902068545 A2FM63/61W-VSB010-S
R902068601 A2FM63/61W-VAB026D
R902068828 A2FM63/61W-VAB010-S
R902068977 A2FM63/61W-VAB027F
R902068979 A2FM63/61W-VAB027F-K
R902070673 A2FM63/61W-VSB020-S
R902075010 A2FM63/61W-VAB010J-S
R902075020 A2FM63/61W-VSB027-S
R902075298 A2FM63/61W-VAB181J-SK
R902075300 A2FM63/61W-VAB180J-S
R902078927 A2FM63/61W-PAB040
R902080502 A2FM63/61W-VAB192J-SK
R902080816 A2FM63/61W-VBB020D
R902082097 A2FM63/61W-VAB181-K
R902082194 A2FM63/61W-VAB027-S
R902082337 A2FM63/61W-VAB190J *Z*
R902084028 A2FM63/61W-VAB010-S
R902084163 A2FM63/61W-XAXXXX-S
R902084165 A2FM63/61W-XAXXXX-SK
R902084259 A2FM63/61W-VAB016D
R902084327 A2FM63/61W-VAB010F
R902084329 A2FM63/61W-VAB010F-K
R902086622 A2FM63/61W-VAB190DJ
R902086624 A2FM63/61W-VAB191DJ-K
R902086790 A2FM63/61W-VAB181-K
R902086869 A2FM63/61W-XBB020-S
R902086960 A2FM63/61W-VAB027D
R902086962 A2FM63/61W-VAB027D-K
R902088523 A2FM63/61W-VAB100D
R902088645 A2FM63/61W-VABXXXF-SK
R902090275 A2FM63/61W-VABXX0F-S
R902090276 A2FM63/61W-VABXX0F-SK
R902090336 A2FM63/61W-VBB040F
R902090338 A2FM63/61W-VBB040F-K
R902096649 A2FM63/61W-VABXXXF-SK
R902096970 A2FM63/61W-VAB027F-K
R902096980 A2FM63/61W-VABXXX-S
R902099441 A2FM63/61W-VAB010F-K
R902100065 A2FM63/61W-VAB020FJ
R902100067 A2FM63/61W-VAB020FJ-K
R902101037 A2FM63/61W-VAB016F
R902101039 A2FM63/61W-VAB016F-K
R902101354 A2FM63/61W-VBB040-S
R902101650 A2FM63/61R-VBBXX0-S
R902101876 A2FM63/61W-VAB020F
R902101877 A2FM63/61W-VAB020F-K
R902101999 A2FM63/61W-VAB027F-K
R902102529 A2FM63/61W-VZB181-K
R902102714 A2FM63/61W-VBB010-S
R902107640 A2FM63/61W-VAB100-S
R902110068 A2FM63/61W-XBX020-S
R902110313 A2FM63/61W-XBB020-S
R909408514 A2FM63/61W-VBB010
R909408523 A2FM63/61W-VAB010
R909408524 A2FM63/61W-VAB020
R909408525 A2FM63/61W-VAB030
R909408526 A2FM63/61W-VAB040
R909408549 A2FM63/61W-VBB020
R909408550 A2FM63/61W-VBB030
R909408551 A2FM63/61W-VBB040
R909413283 A2FM63/61L-PABXXX-S
R909416621 A2FM63/61W-PAB080 *G*
R909417843 A2FM63/61W-VAB027
R909418891 A2FM63/61W-VBB020-S
R909419724 A2FM63/61W-VAB020-S
R909420833 A2FM63/61W-PABXX0-S *Z*
R909420916 A2FM63/61W-VAB020-S *G*
R909423355 A2FM63/61W-XAX020-S *G*
R909427070 A2FM63/61W-VBB010 *G*
R909428017 A2FM63/61R-VBBXX0-S
R909428616 A2FM63/61W-VAB016
R909428860 A2FM63/61W-NAB010 *G*
R909429179 A2FM63/61W-PBB080 *G*
R909429721 A2FM63/61W-VAB026
R909434804 A2FM63/61W-VBB030 *G*
R909434896 A2FM63/61W-VBB020 *G*
R909434903 A2FM63/61W-VAB010 *G*
R909434907 A2FM63/61W-VAB030 *G*
R909434908 A2FM63/61W-VAB020 *G*
R909434912 A2FM63/61W-VBB040 *G*
R909437932 A2FM63/61W-VAB100
R909438089 A2FM63/61L-PZXX0-S
R909438263 A2FM63/61W-VAB180
R909438611 A2FM63/61R-VBBXX0-S
R909438696 A2FM63/61W-PAB027D *G*
R909438729 A2FM63/61W-VAB040 *G*
R909441065 A2FM63/61W-XAB020-S
R909442131 A2FM63/61W-PBB010D *G*
R909442282 A2FM63/61W-VBB036 *G*
R909442293 A2FM63/61W-PBB020D *G*
R909442328 A2FM63/61W-PAB010D *G*
R909446171 A2FM63/61W-VBB180 *G*
R909446173 A2FM63/61W-VBB100
R909446689 A2FM63/61W-VBB026 *G*
R909446766 A2FM63/61W-PZB180
R909446981 A2FM63/61W-VZB040 *G*
R909446982 A2FM63/61W-VZB020
R909447022 A2FM63/61W-VBB027
R909448088 A2FM63/61W-VBB106 *G*
R909603220 A2FM63/61W-PAB016D *G*
R909603370 A2FM63/61W-PAB181-SK *G*
R909603971 A2FM63/61W-VZB180
R909603972 A2FM63/61W-PZB181-SK *G*
R909604813 A2FM63/61W-PAB181-SK *G*
R909604855 A2FM63/61W-VAB181-K
R909605048 A2FM63/61L-VBBXX0-S *G*
R909605083 A2FM63/61W-VAB180 *G*
R909605699 A2FM63/61W-PZB181-SK *G*
R909610129 A2FM63/61W-NAB106D *G*
R909610190 A2FM63/61 -VBBXX0-S *G*
R909610479 A2FM63/61 -VBBXX0-S *G*
R909610987 A2FM63/61W-PAB192 *G*
R909611012 A2FM63/61W-VAB190 *G*
R909611084 A2FM63/61W-NAB106D *G*
