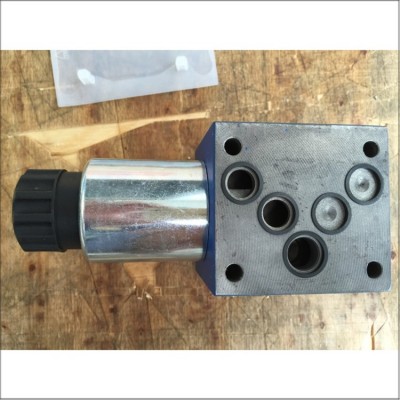

厦门供应 全新原装 力士乐 球阀 M-3SED10UK13 350CG24N9K4

2024-11-21 10:175080询价

价格:¥0.00/件

品牌:力士乐

24:12

241:41

24:24

发货:3天内

发送询价

厦门供应 全新原装\力士乐\球阀\M-3SED10UK13 350CG24N9K4

电磁起动的二位三通和二位四通方

向座阀

类型 M-.SED

规格 10

组件系列 1X

最大工作压力为 350 bar [5076 psi]

最大流量为 40 l/min [10.6 US gpm]

目录特点

– 带电磁启动的直动式方向座阀

– 符合 ISO 4401-05-04-0-05

NFPA T3.5.1 R2-D05 的油口安装面

– 符合数据表 RC 45054 的底板(单独订购)

– 封闭口无泄漏

– 即使在长期承受压力停机后还操作可靠

– 带可拆卸线圈的湿式插脚直流线圈

(使用整流器可连接到交流电压)

– 电磁线圈可旋转 90°

– 更换线圈时,不必打开耐压密闭腔体

– 单一电气连接方式

– 带隐式手动应急操作,可选

– 感应位置开关接近传感器(无接触与浮球),

请参阅 RC 24830

– 有关更多电气连接的信息,请参阅 RC 08010

特点 1

订货代码 2,3

配合连接器 3

功能,剖面,符号 45

技术数据 6

特性曲线 7

性能限制 8

一般说明 8

单元尺寸 9 至 13

节流插件 13

单向阀插件 13

交流电源 标准类型和设备显示在 EPS(标准价格表)中。

(允许电压公差 ±10 %)

使用交流电压操作时,直

流电压线圈的公称电压订

货代码

110 V - 50/60 Hz 96 V G96

120 V - 60 Hz 110 V G110

230 V - 50/60 Hz 205 V G205

1)要连接交流电源必须使用通过整流器控制的直流电压线圈

(请参阅上表)。

要进行单个连接,可使用带集成整流器的大型配合连接器

(单独订购)。

2)对于配合连接器,需单独订购,请参阅第 3 页。

有关详细信息和更多

的配合连接器,请参

RC 08006

阀侧颜色

材料编号

不带电路图

带指示灯

12 … 240 V

带整流器

12 … 240 V

带指示灯和齐纳二极管

镇流器电路

24 V

a 灰色R901017010 – – –

b 黑色R901017011 – – –

a/b 黑色R901017022 R901017025 R901017026

功能,剖面,符号:二位三通方向座阀

概述

M-.SED 型方向阀是带电磁起动的直动式方向座阀。它们控制

流体的启动,停止和方向,主要由壳体(1),线圈(2),

阀座(7)和(11)以及闭合元件(4)组成。

手动应急操作(6)可在线圈不通电的情况下操作阀。

基本原理

阀的起始位置(常开 "UK" 或常闭 "CK")取决于弹簧(5)的

布置。闭合元件(4)后面的腔体(3)连接到油口 P 并在油

T 处关闭。因此,阀是根据起动力(线圈和弹簧)进行压力

平衡的。

由于采用了特殊的闭合元件(4),油口 P,A 和 T 可以加压

至最大工作压力(350 bar [5076 psi]),而且允许流体沿两个

方向流动(请参见符号)!

在起始位置,闭合元件(4)由弹簧(5)压入阀座(11);

在工作位置,由线圈(2)压入阀座(7)。流体无泄漏。

功能,剖面,符号:二位四通方向座阀

借助于位于二位三通方向座阀下方称为 "Plus-1 板"的叠加阀

板,可实现二位四通方向座阀的功能。

Plus-1 板的功能

– 起始位置:

不操作主阀。弹簧(5)将闭合元件(4)保持在阀座(11)

上。油口 P 关闭,油口 A 连接到油口 T。此外,一条先导

管路连接 A 和控制阀芯(8)的较大区域,因而可卸载至

油箱。通过 P 施加的压力会将滚珠(9)推到阀座(10)

上。P 现在连接到 B,并且 A 连接到 T。

– 过度位置:

操作主阀时,闭合元件(4)克服弹簧(5)移动并被压入阀

座(7)。这样将关闭油口 T;而将 P,A 和 B 短暂连接在

一起。

– 操控位置:

P 连接到 A。由于压力经由 A 作用在控制阀芯(8)的较

大区域上,滚珠(9)被压入阀座(12)。因此,B 连接到

T,P 连接到 A。Plus-1 板中的滚珠(9)具有"正阀芯遮盖"。

注意!

使用单杆液压缸时为了防止压力增强,液压缸的环形区域必须

连接到 A。

使用 Plus-1 板和座阀布置可提供以下选项:

技术数据(有关这些参数之外的应用,请务必向我们咨询!)

建立电气连接时,请正确连接保护性接地导线(PE )。

1)适用于 NBR 和 FKM 密封件

2)仅适用于 FKM 密封件

3)在液压系统中必须遵循规定的组件清洁度等级。有效过滤可

防止故障,同时还可延长组件使用寿命。

有关过滤器的选择,请参阅数据表 RC 50070,RC 50076,

RC 50081,RC 50086,RC 50087 和 RC 50088。

4)可应要求提供特定电压

5)由于电磁线圈的表面温度,请遵守标准 ISO 13732-1

EN 982!

常规

重量– 二位三通方向座阀kg [lbs] 2.6 [5.7]

– 二位四通方向座阀kg [lbs] 3.9 [8.6]

安装方向可选

环境温度范围°C [°F] –30 至 +50 [–22 至 +122]NBR 密封件)

–20 至 +50 [–4 至 +122]FKM 密封件)

液压

最大工作压力bar [psi] 请参阅第 8 页上的"性能限制"

最大流量l/min [US gpm] 40 [10.6]

液压油符合 DIN 51524 的矿物油(HL,HLP)1)

符合 VDMA 24568 的可快速生物降解液压油(另请参阅

RC 90221);HETG(菜籽油)1)HEPG(聚乙醇)2)

HEES(合成酯)2);可应要求提供其他液压油

液压油温度范围°C [°F] –30 至 +80 [–22 至 +176]NBR 密封件)

–20 至 +80 [–4 至 +176]FKM 密封件)

粘度范围mm2/s [SUS] 2.8 至 500 [35 至 2320]

液压油最大允许污染度 - 符合 ISO 4406(c)

的清洁度等级

等级 20/18/15 3)

电气

电压类型直流电压交流电压

有效电压 4) V 12,2442,96,110,

205,220

仅在与整流器结合使用时

才有效(请参阅第 3 页)

电压公差(公称电压) % ±10

功耗W 30

占空比% 100

符合 ISO 6403 的切换时间– 开ms 20 至 50

– 关5 至 25(不带整流器)

30 至 50(带整流器)

最大切换频率1/h 15000

符合 DIN EN 60529 的防护类型IP 65,配合连接器已安装并锁紧

最高线圈温度 5) °C [°F] 150 [302]

注意!

请遵守下面的"一般说明"!

性能限制在在以下条件下确定:线圈达到工作温度,10 % 欠电压且未预装油箱。

一般说明

可依照符号和指定的工作压力和流量使用座阀(请参阅以上"性

能限制")。

为确保可靠操作,必须严格遵循以下事项:

– 座阀具有"负阀芯遮盖"特点,即在切换过程中,会出现一定

量的油泄漏。但此过程在很短时间内即可完成,因此在几乎

所有应用中都无关紧要。

不得超过指定的最大流量(如有必要,可以安装节流插件来限

制流量,请参阅第 13 页)!

Plus-1 板:
