价格:¥0.00/件
品牌:力士乐
24:124
124:4
124:1
发货:3天内

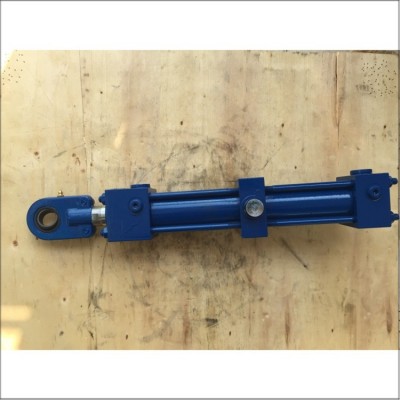

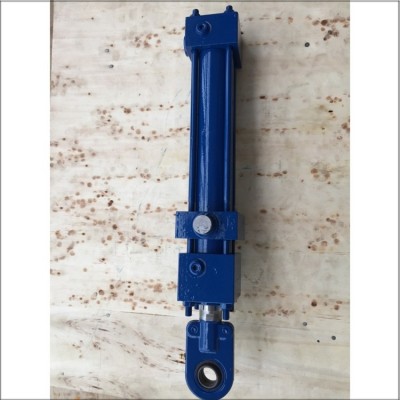

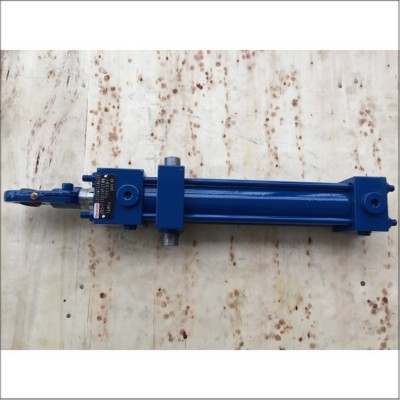

厦门供应 全新原装\力士乐\油缸\CDT3 MT4 40 28 205 F11B11HFDTWW
CDM1 CGM1 CSM1 液压缸,磨机型
CDM1
单杆液压缸
ISO 6020-1
组件系列 2X
公称压力 160 巴
活塞直径 25 至 200 mm
活塞杆直径 14 至 140 mm
最大行程长度 3000 mm
- 组件系列2X
- 公称压力160巴[16兆帕]
- 9种安装
- 活塞直径(OAL)25至200mm
- 活塞杆直径(OMM)14140毫米
- 行程长度达3,000毫米
- 自我调节或终端位置缓冲调节
安装位置 ;任何
环境温度范围°C ;[°F]-20 ...+ 80-4 ...+176]
底漆1) ;微米分钟。 40
公称压力2)条[兆帕]160[16]
最小工作压力3)(无负载)巴[兆帕]10[1]
静态测试压力棒[兆帕]240[24]
液压油温度范围°C [°F]-20 ...+ 80-4 ...+176]
粘度范围mm2/ s的2.8... ...380
被污染的最大允许程度
根据ISO4406液压油,清洁类(C)类20/18/154)
行程速度5)(取决于线连接)米/秒到0.5
出血标准,从活塞?40毫米固定以防止旋松
矿物油HL,HLP NBR,FKM DIN51524
磷酸酯HFDR FKM ISO12922
根据要求水乙二醇HFC
CDT3ME5/80/56/250F11/B11HFDMWW
7472414211 CDT3MP5/32/22/400F11/B11HHUMWW
7472414497 CDT3ME5/40/28/80F11/B11HHUMWW
7472414498 CDT3ME5/32/22/95F11/B11HHLMWW
7472414578 CDT3MS2/32/14/40F11/B11HEUMWW
7472414579 CDT3ME6/63/45/362F11/B11HEDMWW
7472414580 CDT3MT4/40/28/800F11/B11HKDMWW/495
7472414796 CDT3ME5/32/14/80F11/B11HEDMWW
7472414805 CDT3MP5/25/18/150F11/B11HHEMWW
7472414806 CDT3MP5/40/28/340F11/B11HHEMWW
7472414853 CDT3ME5/160/110/450F11/B11HHUMWW
7472414868 CDT3ME5/25/18/30F11/B11HHDMWW
7472414970 CDT3ME6/63/45/120F11/B11HHUMWW
7472415095 CDT3ME5/40/18/110F11/B11HHDMWW
7472415316 CDT3ME5/80/36/100F11/B11HHDMWW
7472415347 CDT3ME5/32/22/100F11/B11HDDMWW
7472415436 CDT3ME5/25/18/150F11/B11HHDMWW
7472415441 CDT3MS2/80/56/400Z11/B1HHUNWW
7472415509 CDT3MP5/50/36/400F11/B11HHUMWW
7472415646 CDT3MX5/40/28/800F11/B11HHDMWW
7472415647 CDT3MS2/40/28/650F11/B11HHDMWW
7472415648 CDT3MX5/40/28/250F11/B11HHDMWW
7472415649 CDT3MX5/40/28/400F11/B11HHDMWW
7472415722 CDT3MP3/40/28/150F11/B11HFDMWW
7472415724 CDT3MS2/40/28/800F11/B11HFEMWW
7472415905 CDT3MP5/40/18/120F11/B11HHDMWW
7472415912 CDT3MP5/63/28/100F11/B11HFDMWW
7472416179 CDT3MP5/32/22/160F11/B11HHDMWW
7472416246 CDT3MP5/50/36/450F11/B11HHDMWW
7472416247 CDT3MP5/50/36/400F11/B11HHDMWW
7472416248 CDT3MT4/50/36/450F11/B11HHDMWW/443
7472416249 CDT3ME5/50/36/950F11/B11HHDMWW
7472416275 CDT3MP5/80/56/800F11/B11HFUMWW
7472416552 CDT3ME5/40/18/10F11/B11HHUMWW
7472416556 CDT3MP5/63/28/35F11/B11HHUMWW
7472416585 CDT3ME5/80/56/60F11/B11HEDMWW
7472416586 CDT3ME5/100/45/60F11/B11HEDMWW
7472416587 CDT3ME5/40/28/50F11/B11HEDMWW
7472416676 CDT3ME5/32/22/400F11/B11HDUMWW
7472416700 CDT3MP5/63/28/35F11/B11HHDMWW
7472416703 CDT3ME6/40/18/110F11/B11HHDMWW
7472416832 CDT3ME6/32/22/80F11/B11HHDMWW
7472416850 CDT3MX5/25/18/160F11/B11HEUMWW
7472416868 CDT3MT4/25/18/145F11/B11HHEMWW/102
7472416875 CDT3MS2/40/18/200F11/B11HHUMWW
7472416876 CDT3MP3/40/18/50F11/B11HHUMWW
7472417073 CDT3MP5/32/14/55F11/B11HFUMWW
7472417091 CDT3ME5/160/110/450F11/B11HHUMWW
7472417115 CDT3ME5/25/18/50F11/B11HHSTWW
7472417177 CDT3MX5/40/28/80F11/B11HHUMWW
7472417266 CDT3MP3/100/70/370F11/B33HFDMAW
7472417267 CDT3MP3/100/70/370F11/B11HFDMAW
7472417287 CDT3ME5/80/36/70F11/B11HHDMWW
7472417386 CDT3MT1/25/18/90F11/B11HHDMWW
7472417469 CDT3MP5/40/28/50F11/B11HFDMWW
7472417470 CDT3MP5/40/28/240F11/B11HFDMWW
7472417594 CDT3MT4/25/18/65F11/B11HHLVWW/74
7472417699 CDT3MP5/32/22/295F11/B11HFDMWW
7472417732 CDT3ME6/63/45/800F11/B11HHUMWW
7472417941 CDT3MP5/50/36/820F11/B11HHUMWW
7472417942 CDT3MP5/25/18/25F11/B11HHKMWW
7472418106 CDT3ME5/63/28/100F11/B11HHDVWW
7472418107 CDT3ME6/100/45/60F11/B11HHDVWW
7472418108 CDT3ME5/100/45/250F11/B11HHDVWW
7472418283 CDT3MX2/80/56/50F11/B11HHUMWW
7472418302 CDT3MP1/100/45/200F11/B11HHUMWW
7472418315 CDT3ME5/50/36/400F11/B11HHDMWW
7472418322 CDT3ME6/63/28/120F11/B11HHUMWW
7472418403 CDT3MP5/32/22/250F11/B22HHUMWW
7472418466 CDT3MP5/40/18/800F11/B11HHDMWW
7472418469 CDT3MP5/40/28/800F11/B11HHDMWW
7472418487 CDT3ME5/80/56/200F11/B11HHUMWW
7472A09632 CDT3MT2/50/36/400F11/X21HXUXWW/F09
7472A09913 CDT3/MP5/40/28/355F11/X11HHUXWW/F09913
7472A10026 CDT3 MX2/32/14/ 115F11/B11HHUVWW
7472A10397 CDT3 MX3/100/45/ 350F11/B44HHDMWW F10397
CDT3 ME5(ISO/DIN/NF)
CDT3 MP5(ISO/DIN/NF)
CDT3 MT4(ISO/DIN/NF)
CDT3 MT2(ISO/DIN/NF)
CDT3 MX2(ISO/DIN/NF)
CDT3 MX5(NF)
CDT3 MP3(ISO/DIN/NF)
CDT3 ME6(ISO/DIN/NF)
CDT3 MS2(ISO/DIN/NF)
CDT3 MT1(ISO/DIN/NF)
CDT3 MX1(ISO/DIN/NF)
CDT3 MX3(ISO/DIN/NF)
CDT3 MP1(ISO/DIN/NF)
注释:
可自由选择耳轴位置;订货时始终以明文形式指定 "XV"尺寸,单位为 mm
非 ISO 标准
安装类型为 MS2,活塞直径为 25 并采用端位置缓冲时,"E" 不可行
活塞直径 25 至 100 mm:仅管路连接 "B" 可行活塞直径 125 至 200 mm:仅 DIN 安装类型和管路连接"B" 可行
不支持安装类型 MX1 和 MX3
(仅支持标准化活塞杆直径22 至 140 mm), 请遵守最大工作压力
请遵守第 5 页上的所提供的最大行程长度和第 52 至 55 页上的允许的行程长度(根据弯曲计算)
(仅支持标准化活塞杆直径18 至 140 mm),请遵守最大工作压力
工作压力为 210 bar 时,请遵守允许的活塞杆直径和位于活塞杆端的已分配螺纹(第 5 页和第 10 至27 页)
工作压力高达 160 bar
工作压力高达 210 bar
不支持 MT1
订货示例:
CDT3MP5/50/36/300Z2X/B11HHDMWW
