价格：￥0.00/件
品牌：海德福斯
4：234
124：12
12：12
发货：3天内
厦门供应 全新原装\海德福斯\43134301512海德福斯
电磁阀SV10-33 换向阀，3 通
描述
电磁驱动、3 通、直动阀芯式、液压螺纹插装阀
工作原理
断电时，SV10-33 允许油液从 ③ 流向 ① ，而在 ② 处截止。
通电后，插件的阀芯移动，从而接通 ① 流向 ②，而在 ③ 处截止。
应急手控选件操作方法：要进行应急操作时，请按下按钮，在逆时针旋转
180°后松开。内置弹簧会将按钮推出。在此位置，阀可能只是部分移动。要确
保实现完全应急移动，请将按钮拉至其最大行程，然后保持在此位置。
要恢复正常的阀功能，请按下按钮，在顺时针旋转 180°后松开。应急手控选
件将锁定在此位置。
特点
额定电磁线圈适合连续工作。
阀芯与阀套经硬处理，耐用。
可选线圈电压和终端。
高效湿式衔铁结构。
可以对所有油口完全加压。
插件电压可互换。
应急手控选件。
可选 IP69K 防水 E 型线圈。
整体模铸型线圈设计。
工业通用阀孔。
特性
工作压力：207 bar (3000 psi)
耐压：350 bar (5075 psi)
流量：最大 18.9 lpm (5 gpm)
内部泄漏：在 207 bar (3000 psi) 时，最大为 82 毫升/分钟（5 立方英寸/分钟）
温度范围：-40℃ 至 120℃，标准丁腈橡胶密封
线圈额定负载：可在 85% 至 115% 的额定电压范围内连续工作
20℃ 时的线圈初始电流：标准线圈：12 VDC 时为 1.67 安，115 VAC（全波整
流）时为 0.18 安。E 型线圈：12 VDC 时为 1.7 安；24 VDC 时为 0.85 安
最小吸合电压：207 bar (3000 psi) 时为额定值的 85%
过滤：参见 9.010.1
介质：粘度介于7.4～420cSt（50～2000ssu）的矿物油或具有润滑作用的合成油
安装：没有限制，参见 9.020.1
阀孔：VC10-3；参见 9.110.1
阀孔刀具型号：CT10-3XX；参见 8.600.1
密封组件型号：SK10-3X-MM；参见 8.650.1
线圈螺母：部件号 7004400；对于 2004 年 1 月 1 日前生产的 E 型线圈，请参
见第 3.400.1 页的线圈螺母信息。
插件：重量：0.14千克（0.30磅）；
钢制，工作面经硬质处理。外
表面镀锌。丁腈橡胶 O 型圈
和聚氨酯挡圈（标准型）。
标 准 阀 块 ： 重 量 ： 0 . 3 6 千 克
（0.80 磅）；阳极氧化高强度
铝合金，牌号 6061 T6，额定
压力达 240 bar (3500 psi)；参
见 8.010.1。提供球墨铸铁和
钢制阀块；尺寸可能有所不
同，请咨询工厂。

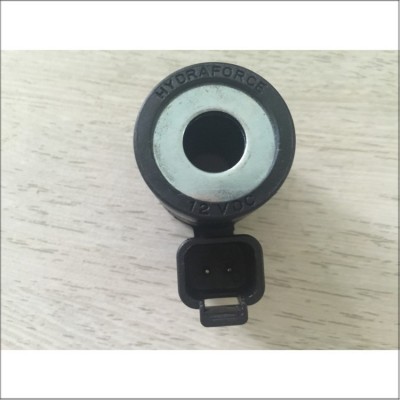

标 准 线 圈 ： 重 量 ： 0 . 2 7 千 克
（0.60 磅）；统一热塑封
装；H 级耐高温磁线；参见
3.200.1。
E 型线圈：重量：0 . 4 1 千克
（0.9 磅）；坚固金属外壳
全封装；符合 IP69K 防护
标准，配有集成连接器；
注：有关 E 型线圈的所有新
应用，请参见 3.400.1。
电磁阀
描述
电磁驱动、2 位 3 通、双向截止、液压螺纹插装阀。用于要求低泄漏的负载保
持应用。
工作原理
断电时，SV38-38 截止油液从 ① 流向 ② 或从 ② 流向 ① 。
通电时，截止油液从 ② 流向 ③ 或从 ③ 流向 ② 。
特点
额定电磁线圈适合连续工作。
阀座经硬质处理，耐用且低泄漏。
可选线圈电压和终端。
高效湿式衔铁结构。
插件电压可互换。
可选 IP69K 防水 E 型线圈。
整体模铸型线圈设计。
工业通用阀孔。
特性
工作压力：207 bar (3000 psi)
流量：参见性能图
内部泄漏：在 207 bar (3000 psi) 时为 0.25 毫升/分钟（5 滴/分钟）
温度范围：-40℃ 至 120℃，标准丁腈橡胶密封
线圈额定负载：可在 85% 至 115% 的额定电压范围内连续工作
20℃ 时的线圈初始电流：标准线圈：12 VDC 时为 1.67 安，115 VAC（全波整
流）时为 0.18 安。E 型线圈：12 VDC 时为 1.7 安；24 VDC 时为 0.85 安
最小吸合电压：207 bar (3000 psi) 时为额定值的 85%
过滤：参见 9.010.1
介质：粘度介于7.4～420cSt（50～2000ssu）的矿物油或具有润滑作用的合成油
安装：没有限制，参见 9.020.1
阀孔：VC08-3；参见 9.108.1
阀孔刀具型号：CT08-3XX；参见 8.600.1
密封组件型号：SK08-3X-MM；参见 8.650.1
线圈螺母：部件号 7004420；对于 2004 年 1 月 1 日前生产的 E 型线圈，请参
见第 3.400.1 页的线圈螺母信息。
SV38-38 双向截止，2 位，3 通，常闭
插件：重量：0.13 千克（0.28 磅）；
钢制，工作面经硬质处理。
外表面镀锌；丁腈橡胶 O 型
圈和聚氨酯挡圈（标准型）。
标 准 阀 块 ： 重 量 ： 0 . 2 7 千 克
（0.60 磅）；阳极氧化高强
度铝合金，牌号 6061 T6，额
定压力达 240 bar (3500 psi)；
参见 8.008.1。提供球墨铸铁
和钢制阀块；尺寸可能有所
不同，请咨询工厂。
标 准 线 圈 ： 重 量 ： 0 . 2 7 千 克
（0.60 磅）；统一热塑封
装；H 级耐高温漆包线；参见
3.200.1。
E 型 线 圈 ： 重 量 ： 0 . 4 1 千 克
（0.9 磅）；坚固金属外壳
全封装；符合 IP69K 防护
标准，配有集成连接器；
注：有关 E 型线圈的所有新
应用，请参见 3.400.1。
