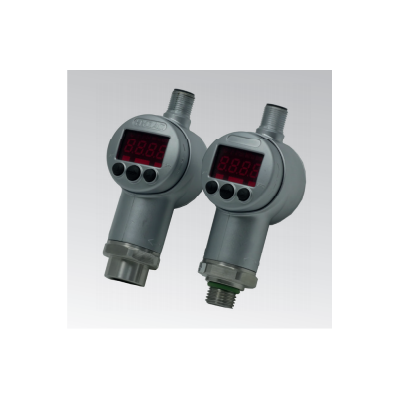

hydac贺德克 EDS 3300 压力开关 EDS 3346-3-0016-000-F1
EDS 3300 是一款紧凑型电子压力开关，带有集成数字显示器，用于低压范围内的相对压力测量。
它配备了一个带有厚膜应变片的陶瓷测量元件。根据不同版本，该设备可提供 1 或 2 个开关输出和一个可切换的模拟输出信号（4 .. 20mA 或 0 .. 10 V）。
EDS 3300 的一个特点是显示器可以在 2 个轴上旋转。该设备几乎可以对准任何安装位置，从而不需要花费额外成本去配置相应的对准适配器。
4 位数字显示屏可以以 bar、psi 或 MPa 为单位显示压力。用户可以在各个单位之间进行选择。使用此功能，设备会根据新单位自动重新调整开关设置。
此外，EDS 3300 还提供符合 VDMA 的带有菜单导航的配置。
EDS 3300 的主要应用是液压、气动以及制冷和空调技术的低压领域
| 输入参数 | |||||||
| 测量范围 | bar | -1...1 | 1 | 2.5 | 6 | 10 | 16 |
| 超负荷范围 | bar | 3 | 3 | 8 | 18 | 30 | 48 |
| 爆破压力 | bar | 5 | 5 | 12 | 30 | 50 | 80 |
| 推荐拧紧扭矩 | 20 Nm (G1/4); 45 Nm (G1/2) | ||||||
| 与介质接触的部件 | 连接件：不锈钢 传感器原件：陶瓷 密封：铜(G1/2) / FPM / EPDM | ||||||
| 输出参数 | |||||||
| 开关输出 | 1 或 2 个 PNP 晶体管开关输出 开关电流：每个输出*大 1.2 A 开关使用周期： >1亿次 | ||||||
| 模拟输出 (在许可的负荷下) | 可选择： 4 .. 20 mA *大负荷 500 Ω 0 .. 10 V *小负荷 1 kΩ | ||||||
| 精度 *限设置 | ≤ ± 0,5 % 满量程典型值 ≤ ± 1 % 满量程*大值 | ||||||
| 温度补偿零点 | ≤ ± 0,015 % 满量程典型值°C. ≤ ± 0,025 % 满量程*大值°C | ||||||
| 温度补偿范围 | ≤ ± 0,015 % 满量程典型值°C. ≤ ± 0,025 % 满量程*大值°C | ||||||
| 重复性 | ≤ ± 0,25 % 满量程*大值 | ||||||
| 反应时间 | < 10 ms | ||||||
| 长期漂移 | ≤ ± 0,3 % 满量程典型值 / 年 | ||||||
| 环境条件 | |||||||
| 补偿温度范围 | - 10 .. + 70 °C | ||||||
| 运行温度范围 | - 25 .. + 80 °C (-25 .. + 60 °C UL规格) | ||||||
| 储存温度范围 | - 40 .. + 80 °C | ||||||
| 介质温度范围 | - 25 .. + 80 °C | ||||||
| CE标志 | EN 61000-6-1 / 2 / 3 / 4 | ||||||
| CRUUS标志 | 证书编号 E318391 | ||||||
| 抗震性（10 .. 500 Hz） | ≤ 10 g | ||||||
| 抗冲击性 | ≤ 50 g | ||||||
| 防护等级 | IP 67 | ||||||
| 其他参数 | |||||||
| 供电电压 | 9 .. 35 V DC无模拟输出 18 .. 35 V DC 带模拟输出 | ||||||
| 残余波纹供电电压 | ≤ 5 % | ||||||
| 功耗 | *多 2455 A 总共 *大 35 mA，带非活动开关输出 *大 55 mA，带非活动开关输出和模拟输出 | ||||||
| 显示 | 4 位，LED，7 段，红色， 字符高度 7 毫米 | ||||||
| 重量 | ~ 120 g | ||||||
EDS 3446-2-0100-000
EDS 3346-3-0016-000-F1
EDS 3346-2-0016-000-F1
EDS 3446-1-0100-000
EDS 3446-1-0250-000
EDS 3446-2-0400-000
EDS3448-5-0250-000
