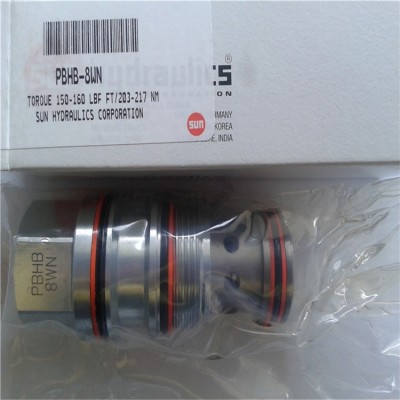

厦门供应 全新原装 SUN品牌 PBHB-8WN插装阀图1厦门供应 全新原装 SUN品牌 PBHB-8WN插装阀图2厦门供应 全新原装 SUN品牌 PBHB-8WN插装阀图3

厦门供应 全新原装 SUN品牌 PBHB-8WN插装阀

2024-11-22 09:081920询价

价格:¥0.00/件

品牌:SUN品牌

32:42

352:35

23:235

发货:3天内

发送询价

厦门供应 全新原装 SUN品牌\PBHB-8WN插装阀

咨询电话:18965852209   资询QQ2277643779  (小崔)

先导控制式, 减压/溢流阀

流量: 160 L/min. | 孔型: T-17A

插孔 T-17A

系列 3

通流能力 160 L/min.

工厂默认的设定值 blocked control port (dead headed)

最大操作压力 350 bar

控制先导流量 0,25 - 0,33 L/min.

调节——顺时针调节的圈数,顺时针增加设定值。 5

阀头部安装六角尺寸 31,8 mm

阀安装扭矩 203 - 217 Nm

调节螺栓的内六角尺寸 4 mm

Locknut Hex Size 15 mm

Locknut Torque 9 - 10 Nm

型号重量 0.56 kg.

Seal kit - Cartridge Buna: 990-017-007

Seal kit - Cartridge EPDM: 990-017-014

Seal kit - Cartridge Polyurethane: 990-017-002

Seal kit - Cartridge Viton: 990-017-006

先导控制式,溢流型减压阀将进口(口2)高压主油路压力调节减至口1所需的减压压力,同时具备从口1到油箱(口3)的全流量溢流功能。

口3处的压力直接以1:1的比例增加到阀的设定值上,且压力不能超出3000 psi(210 bar)。

口3处最大压力不能超过3000 psi (210 bar)。

推荐的最大进口压力由调节范围决定。范围D, E, N和Q 是由进口和减压口间最大压力降2000 psi (140 bar)来测试。范围A, B和H是由进口和减压口间最大压力降3000 psi (210 bar)来测试。范围C和W是由进口最大压力5000 psi (350 bar)来测试。

先导式操作阀具有非常平坦的压力/流量特性,良好的稳定性和极低的滞回。

先导式操作减压,减压/溢流阀先天不是快速动作阀。如需极好的动态响应,可以考虑使用直动式阀。

W和Y控制方式(可用时)可以指定或不指定特殊设定值。当没有特殊设定值指定时,W和Y控制方式下可以在全量程范围内调节设定值。当指定为特殊设定值时,此值则代表阀的最大设定值。

配置EPDM密封圈的插装阀可用在磷酸酯液压油系统。暴露在石油基液压油或润滑油脂中会损坏密封圈。

所有3口减压阀和减压/溢流阀在尺寸上可互换(如:给定的外形结构尺寸阀拥有相同的流道,相同的插孔)。考虑安装配置时,减压/溢流阀的回油路(口3)最好具有公称流量能力。

从减压压力口(口1)到进口(口2)的反向液流可能导致主阀芯关闭。如果油路中需要反向自由流,可以考虑在油路中加入单向阀。

如果先导流量消耗很关键,可以考虑使用直动式减压/溢流阀。

利用Sun浮动结构减少由于过量安装扭矩或插孔/插装阀加工误差带来的内部零件粘结的可能性。
