UFZ型浮标液位计的概述
UFZ浮标液位计是一种简易的液位测量仪表，它适用于石油化工系统中贮有腐蚀性介质的槽、罐、油箱、油库等的平底锥盖及拱顶容器以及一般企业、民用建筑的水塔(水箱)所需价格低廉的液位测量，以解决人工测量液位的困难。
浮标液位计工作原理
液位计是根据力平衡原理设计的，当罐内液位处于某--位置时浮标重量W,重锤指针重量W1和浮标浸在液体中所受浮力F,整个系统中摩擦力f，四力处于平衡状态(即W-F-W1-f=0)。当液位上升时，由于牵引索吊着浮子沿导向索被浮起，液体浮力，F增大，使原平衡系统地四力失去平衡，在重力的作用下，重锤指针(8)向下滑行，同时也连续地在标尺.上指示液位的上升高度。同理，可说明液位下降时，浮子浮力F减少，使牵引索与液体同步下降，由于浮子的重量大于重锤指针的重量，使指针向上运动，同样在液位连续下降变化时，重锤指针能随之连续地指示液位的下降情况，从而达到正确测量液位变化的目的。

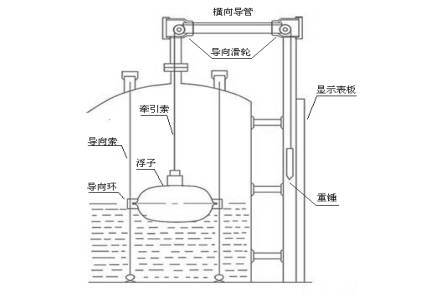

浮标液位计仪表结构示意图
浮标液位计仪表结构图
液位计是由浮子、牵引索、导向滑轮、重锤指针、显示标尺或磁性翻板等五部分组成。
1、浮子:浮子是用二个不锈钢(或碳钢)空心圆锥体和-一个不锈钢(或碳钢)空心圆柱体焊接而成，并在浮子两侧焊有导向环起导向作用，浮子的作用是直接把液位变化的浮力转给牵引索，使牵引索将液位变化转送给重锤指针，实现液位变化的现场指示。
2、牵引索:连接钢丝的一端吊着浮子，另一端连接重锤指针，中间部分封闭在钢管内。
3、导向滑轮:它是根据现场液位罐的几何形状和仪表安装要求，又连接钢丝导向滑轮核定滑轮外壳两部分组成，主要作用是为连接钢丝导向，系统转动的阻力减少。
4、重锤指针:是选用A3F钢所制成，中间制成指针形式，指针所指相应的标尺数值即为测量液位高度，它是随浮子的变化随连接牵引索进行同步运动的。磁性翻板显示时重锤指针由内装磁钢的钢管代替。
5、显示标尺:它由用户根据实际工况条件由合金铝或不锈钢压制而成的，并在表面刻好标准数值，以厘米为单位，每节高度为1米。磁性翻板显示时由红、白翻板代替。
浮标液位计主要技术参数
1、工作压力:常压或≤0.6MPa(带密封管)
2、介质密度>0.6g/cm2
3、测量范围:L=20m内的任意指定测量范围，对于大于20m的范围由用户指定，按特殊规格。
4、现场指示精度:+10mm
5、被测介质温度:-30C~300C
6、导向钢丝安装垂直度:≤+5°
