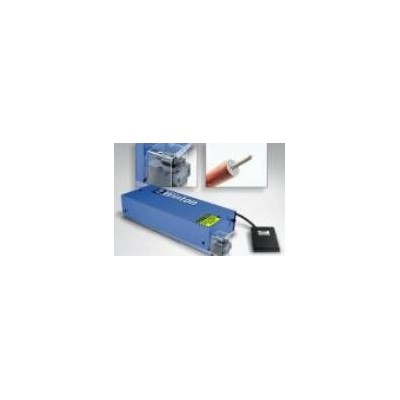

winton半钢性电缆成型机,半刚性电缆切割机,半刚性电缆剥头机图1winton半钢性电缆成型机,半刚性电缆切割机,半刚性电缆剥头机图2

winton半钢性电缆成型机,半刚性电缆切割机,半刚性电缆剥头机

2024-10-12 09:56210询价

价格:¥1.00/件

品牌:Winton

标签: 半钢性电缆成型机,半刚性电缆切割机,半刚性电缆剥头机

外形尺寸:35.643x24.120x47.488

重量:63.5 Kg (140 lbs.)

电源:220 VAC 50 Hz 10A

起订:1件

供应:100件

发货:3天内

发送询价

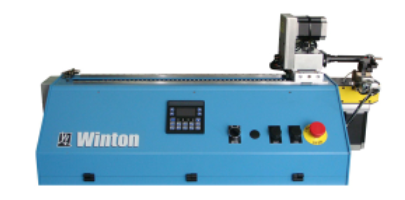

Model WB20- CNC Coax Bender  半刚性电缆成型系统


WB20-CNC 全自动半刚性电缆成型系统是集切割 和成型为一体的全自动电缆加工设备。可以实现不同 线径,不同长度,多个成型角度等半刚性电缆成型的复 杂加工工艺要求。特殊设计的滚压式成型方式避免电 缆拉伸和起皱,整个加工过程由程序全自动控制,并 可进行实时的可视化质量控制与跟踪。


应用领域

军用:航天、航空、微波通讯等领域中的半刚性电 缆的切割、特殊形状的自动成型

民用:通信领域的电缆切割与成型,管材加工领域的 切割与成型

Standard Equipment:系统配置

All electric 3 Axis CNC Control With Keypad & Display For LRA (YBC) Data Entry 全自动三轴(长度L、旋转角度R、成型角度A)数控成型,内置 可编程控制器,输入并显示LRA参数 R轴最大速度:230°/S15段可调 L轴最大速度:190mm/S15段可调 A轴最大速度:120°/S15段可调

Able to end chuck or hitch feed – standard 具有成型前确认及步进式送线功能

100 Part Program Storage Capability 可存储100个成型程序

Carriage Release On Last Bend – allows for last bend to be close to end of cable 最后一个成型时释放电缆夹持,允许最后一个成型后电缆长度最小为零

Programmable speeds on the L (lengths), R (plane rotations) , and A (bend angle) 每一成型步骤的速度可分别编程设置

Pneumatic Powered Clamp and pneumatic cable gripper 气动电缆夹持,步进式和端头式两种送线方式可选。

300 Shawnee North Drive, Suite 100|Suwanee, Georgia, USA 30024-2191 T: +1-888-321-1499|P: 770-831-1917|F: 770-831-6459


Available Options:扩展件:

SawPowered circular saw with manual feed 手动电锯

Digital Angle Measuring MachineUsed to verify angles and  springback  数字角度测量仪:用于角度分析回弹特性分析

Off Line Data Entry and Storage离线式编程软件 This option added to your CNC system enables you to develop and save  part programs on a PC. These programs can then be downloaded to your bender.  离线式可编程文件:可在独立的电脑中编辑成型程序或可从成型机控制中下载控制器进行电脑成型,并下载到 成型机软件到电脑进行存储。

Winton Machine CNC Backup and Restore Software程序备份存储

Windows Graphical User InterfaceL”、“R”、“A”输入

Infinite program storage (limited to your disk drive free space)程序存储备份

Interference Checking接口检测

XYZ to LRA converterX”、“Y”、“Z”坐标数据转换 成“L”、“R”、“A”参数

Advanced bend data editor includes add, insert and delete  commands成型内容修改(增加、插入、删除等)

Production parts counter with set limits成型批次数量设置

Password protection for part data input or changes密码保护

Control screens with graphic representations of bender  operating status, limit switch states and axis

poSITIons in real time状态指示

Ability to store notes with part program注释文件插入



Technical Paraneter:技术参数


最多折弯次数 电脑控制,每一组件最大可设置 20 个成型 最大可成型 6.3 毫米(.250”)半刚性电缆 可加工范围 适用于 0.250\0.141\0.085\0.047”等各类半刚性电缆或管材 重复精度 L轴成型重复精度达± 0.127 mm (± .005”)  R轴成型重复精度达± .2°  A 轴成型重复精度达± .2° 最大折弯角度 最大成型角度可达 190°,满足回弹补偿要求 最大成型半径 最大成型半径为 25.4 mm (1”) 最大电缆长度 L 轴最大行程 609 mm (24”),步进式进线方式,对最大电缆长度不受限制 成型速度. 最大成型速度可达每秒 90°  电源 220 VAC 50 Hz 10A  重量 63.5 Kg (140 lbs.)  外形尺寸 35.643x24.120x47.488


中国总代理:

上海杰龙电子工程有限公司 上海市闵行区瓶安路1358号久创科技园3号楼一层(北) 邮编:201109 http://www.jamron.com E-mail:info@jamron.com  Floor.1 (North Zone), No.3 Building, No.1358 PingAn Rd. Everpower Hi-tech Park,Minhang district, Shanghai 201109 P.R. China Tel :(86)21-51097866(10线) Fax:(86) 21-54451210
