价格：￥1.00/个
标准：国标
材质：不锈钢
起订：1个
供应：100个
发送询价
| 标准 | 国标 |
|---|---|
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | 20-100（mm） |
| 规格 | DN20-100mm |
| 类型 | 调节阀 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 气动 |
| 适用介质 | 蒸汽,油品,水,空气 |
| 形态 | 角式 |
| 用途 | 流量控制,进水,调压,调节 |
| 零部件及配件 | 定位器 |
| 压力环境 | 高压 |
| 类型(通道位置) | 直角式 |
| 品牌 | 智科 |
| 型号 | ZJHS |
| 加工定制 | 是 |
| 通道位置 | 直通式 |
浙江智科流体ZJHS高压角形高压调节阀的概述
ZJHS-250、320系列气动薄瞬角型商压调节阀由气动萌朕多弹资执行机构和角型离压阀组成。
ZJHS高压角形高压调节阀采用透境式阀座结构，阀座易于更换，密封性能好。阀芯为柱塞形，用于离压差条件下的问芯，头部堆焊钨钴合 金，具有耐气蚀，抗冲涮等优点，大大提商使用寿命。
广泛应用于化工、炼油等行业，尤其适用于合成氮、尿未工业上商压和商压差介质调节。

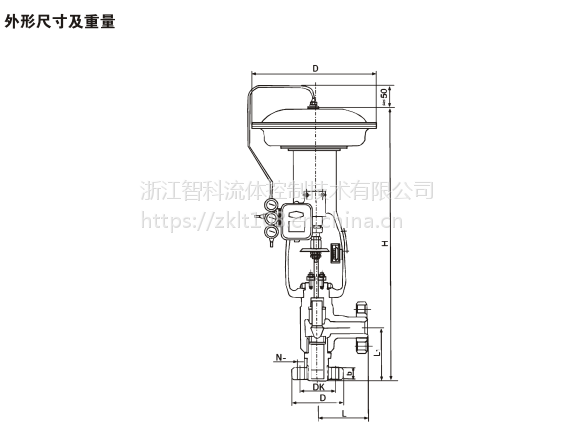

一、主要技术指标
| 公称通径DN | PN(105pa) | ΦD | ΦDK | d | b | n-Φ | L | L1 | D | H | 重量（kg） | ||
| 气关式 气开式 | 气关式 气开式 | ||||||||||||
| 6 | 320 | 管道连接为焊接形式，外径14*内径6 | 83 | 98 | 230 | 429 | 480 | 12 | 14 | ||||
| 220 | |||||||||||||
| 10 | 320 | 95 | 60 | 12 | 20 | 3-18 | 105 | 90 | 325 | 594 | 673 | 29 | 35 |
| 220 | |||||||||||||
| 15 | 320 | 105 | 68 | 15 | 20 | 3-18 | 105 | 105 | 594 | 673 | 30 | 36 | |
| 220 | 95 | 60 | |||||||||||
| 25 | 320 | 115 | 80 | 23 | 22 | 4-18 | 120 | 120 | 609 | 688 | 31 | 37 | |
| 220 | 105 | 68 | 20 | 3-10 | |||||||||
| 32 | 320 | 135 | 95 | 30 | 25 | 4-22 | 135 | 135 | 410 | 834 | 939 | 68 | 83 |
| 220 | 115 | 80 | 22 | 4-18 | |||||||||
| 40 | 320 | 165 | 115 | 38 | 32 | 6-26 | 165 | 165 | 870 | 974 | 78 | 92 | |
| 220 | 28 | ||||||||||||
| 50 | 320 | 200 | 145 | 50 | 40 | 6-29 | 190 | 190 | 910 | 1016 | 94 | 108 | |
| 220 | 165 | 115 | 32 | 6-26 | |||||||||
| 65 | 320 | 225 | 170 | 65 | 50 | 6-33 | 215 | 215 | 495 | 1090 | 1225 | 463 | 181 |
| 220 | 200 | 145 | 40 | 6-29 | |||||||||
| 80 | 320 | 260 | 195 | 80 | 60 | 9-36 | 260 | 260 | 1185 | 1310 | 208 | 226 | |
| 220 | 225 | 170 | 50 | 6-33 | |||||||||
| 100 | 320 | 200 | 235 | 100 | 75 | 8-39 | 290 | 290 | 1235 | 1360 | 267 | 285 | |
| 220 | 260 | 195 | 60 | 6-36 | |||||||||

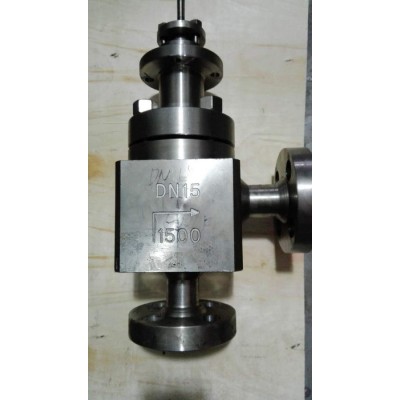

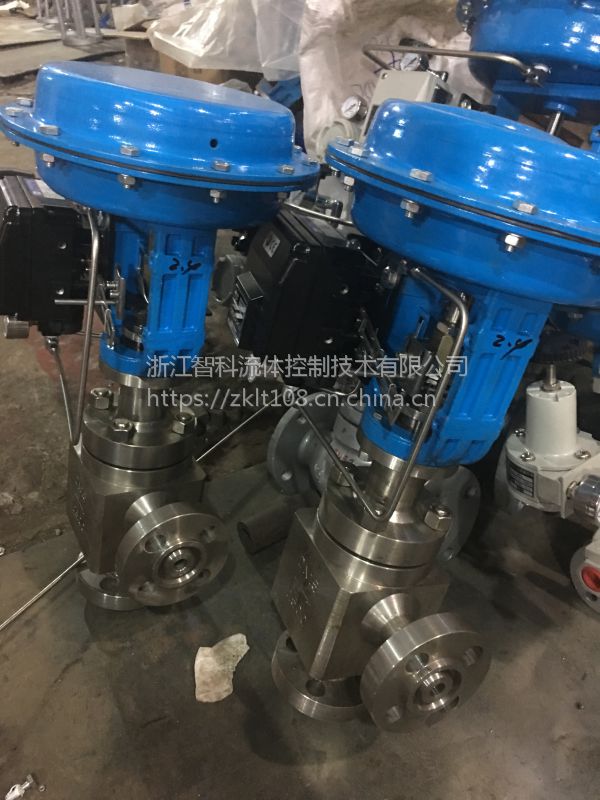

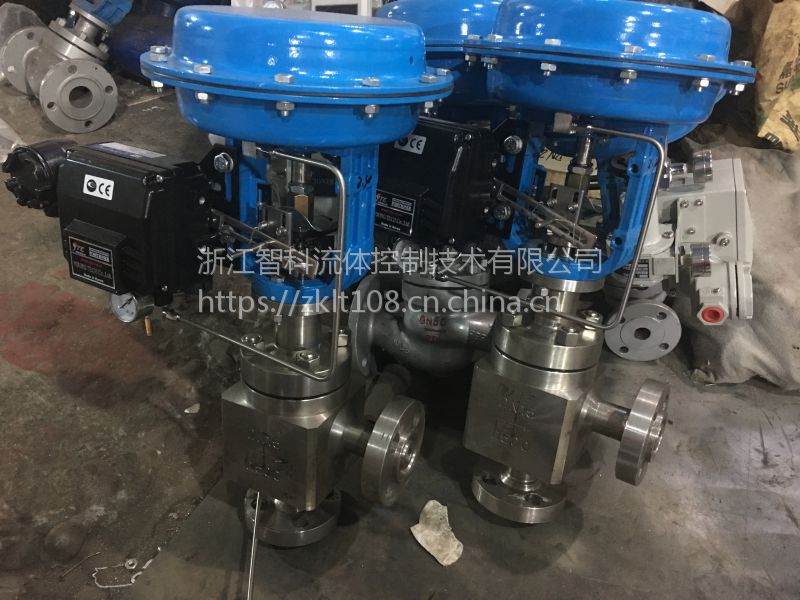

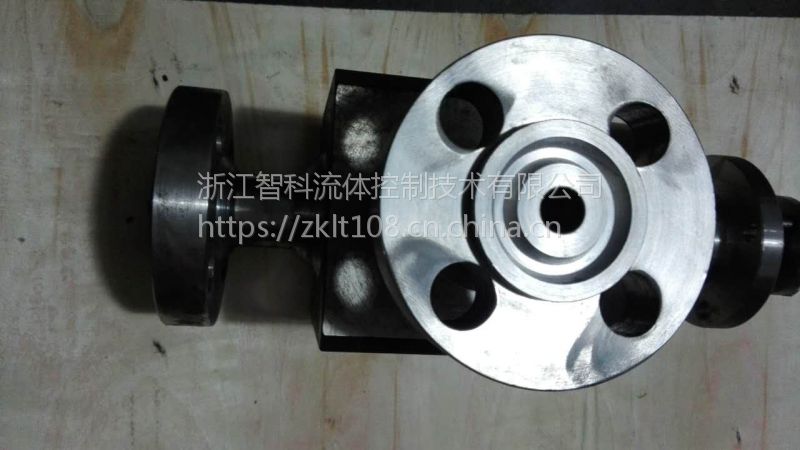

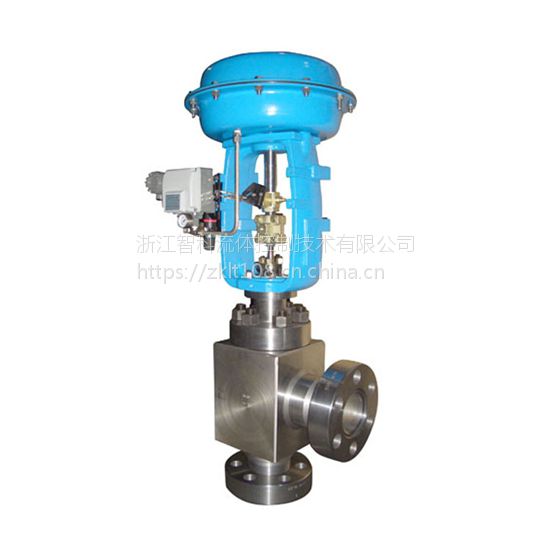

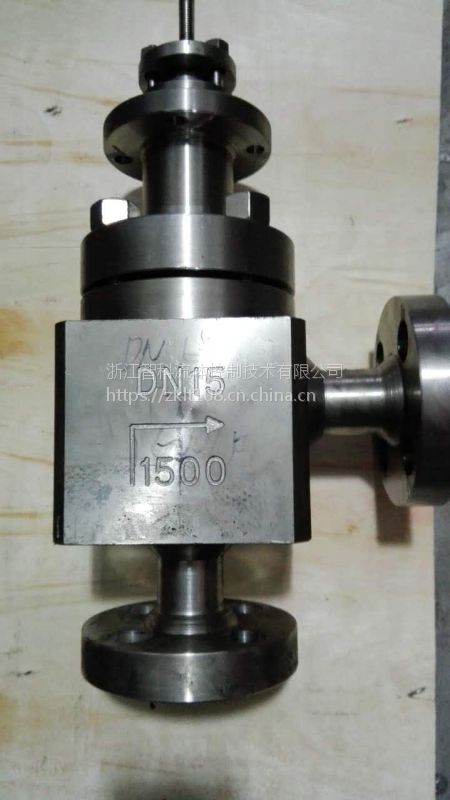

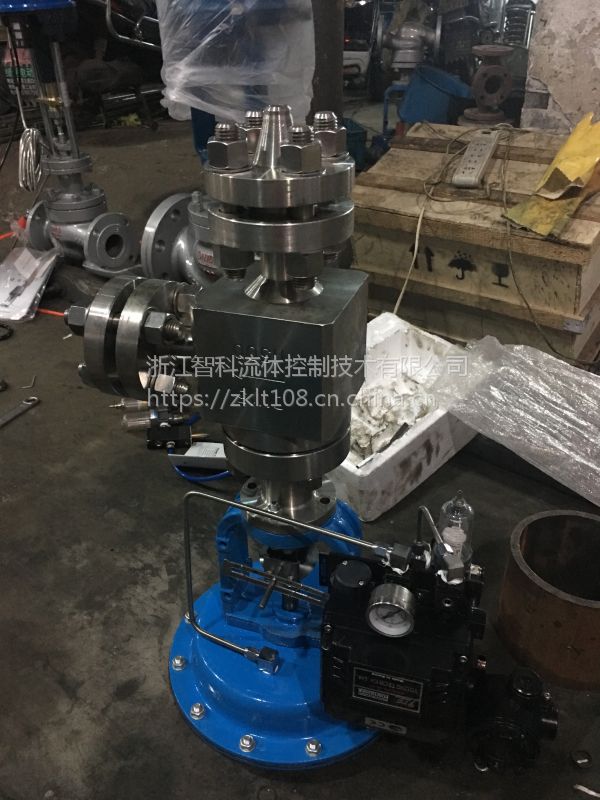

三、成品图
