价格：￥404.00/个
适用范围：液压系统
产品别名：北京华德单向阀
起订：1个
供应：1000个
发送询价
| 适用范围 | 液压系统 |
|---|---|
| 产品别名 | 北京华德单向阀 |
| 适用介质 | 油品 |
| 适用温度 | 22-55（℃） |
| 公称压力 | 31.5（MPa） |
| 公称通径 | 6（mm） |
| 安装形式 | 法兰 |
| 工作温度 | 常温 |
| 类型（通道位置） | 换向阀 |
| 连接形式 | 法兰 |
| 零部件及配件 | 阀体 |
| 流动方向 | 单向 |
| 驱动方式 | 电磁 |
| 形态 | 球式 |
| 压力环境 | 常压 |
| 主体材料 | 铸铁 |
| 规格 | 4WE6T |
| 加工定制 | 是 |
| 类型 | 方向阀 |
| 材质 | 铸铁 |
| 品牌 | 北京华德 |
| 型号 | 4WE6T |

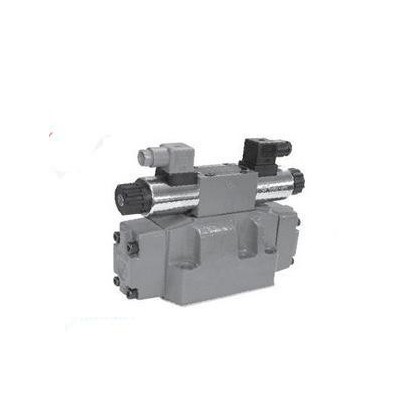

4WE6T北京华德系列电磁换向阀是榆次液压商城所提供的：采购热线：0354-2666867、15582418668
北京华德WE6型电磁换向阀结构示意图
北京华德WE6型电磁换向阀型号意义
北京华德WE6型电磁换向阀技术规格
液压部分
| 电磁铁 | 标准电磁铁A | 大功率电磁铁B | |
| 工作压力/MPa | A、B、P腔 | 31.5 | 35 |
| O腔 | 16(直流)；10(交流) | 16 | |
| 流量/（L/min） | 60 | 80(直流)；60(交流) | |
| 流量截面（中位时） | Q型机能为额定截面积的6％, W型机能为额定截面积的3％ | ||
| 介质 | 矿物油，磷酸酯液 | ||
| 介质温度/℃ | -30～+70 | ||
| 介质粘度/（m2/s） | (2.8～380)×10-6 | ||
| 质量/kg | 单电磁铁 | 1.2 | 1.35 |
| 双电磁铁 | 1.6 | 1.9 | |
注:如工作压力超过O腔压力时,A和B型阀的O腔必须作泄油口使用。
电气部分
电磁铁 | 标准电磁铁A | 大功率电磁铁B | ||
| 直流 | 交流 | 直流 | 交流 | |
| 适用电压/V | 12、24、110 | 110V、220V（50Hz） | 12、24、110 | 110V、220V（50Hz） |
| 消耗功率/W | 26 | - | 30 | - |
| 吸合功率/VA | - | 46 | - | 35 |
| 接通功率/VA | - | 130 | - | 220 |
| 工作状态 | 连续 | 连续 | 连续 | 连续 |
| 接通时间/ms | 20～45 | 10～25 | 20～45 | 10～20 |
| 断开时间/ms | 10～25 | 10～25 | 10～25 | 15～40 |
| 环境温度/℃ | +50 | |||
| 线圈温度/℃ | +150 | |||
| 切换频率/(次/小时) | 15000 | 7200 | 15000 | 7200 |
| 保护装置 | - | 符合 DIN40050 IP65 | - | |
WE6……50/……型电磁换向阀外形尺寸图
WE6……60/……型电磁换向阀外形尺寸图
更多北京华德系列液压阀产品请联系榆次液压商城：0354-2459453、0354-2459463、15582418668
