价格：￥10000.00/件
品牌：擎雷
标签： 换热机
用途：化工制药
功能：制热
款式：立式
起订：1件
供应：100件
发货：3天内
文章由山东擎雷环境科技股份有限公司提供

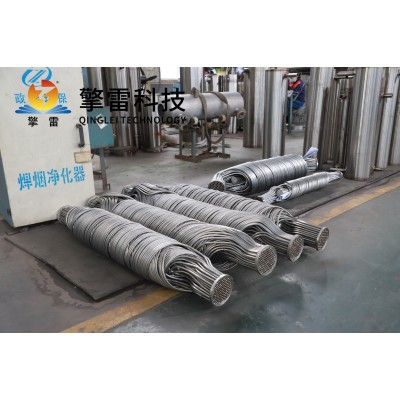

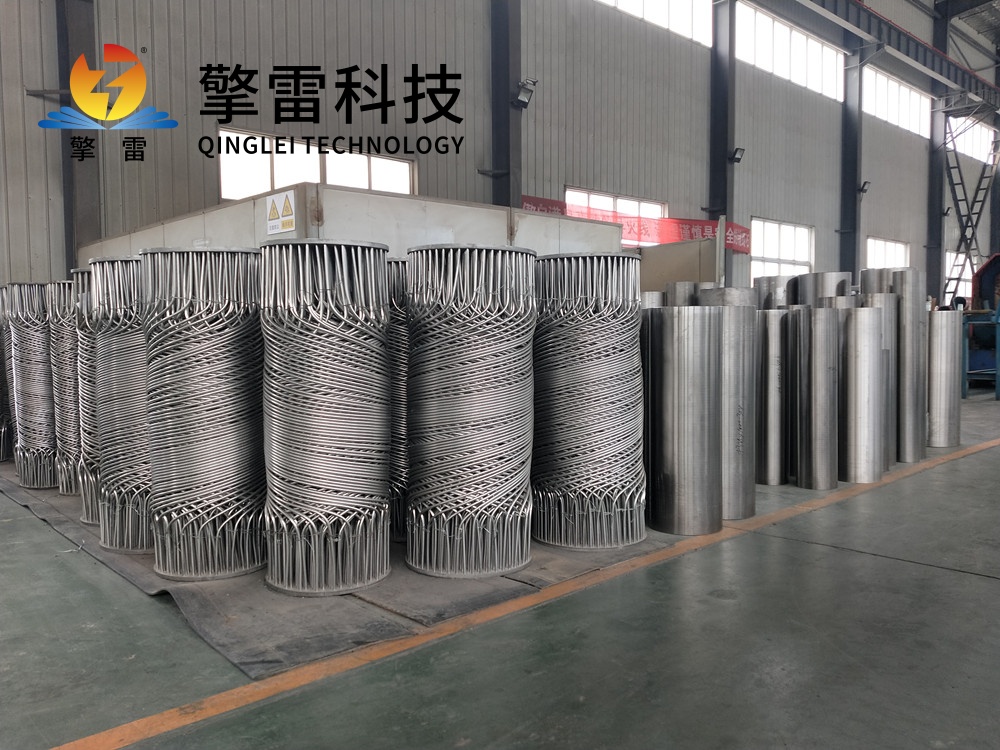

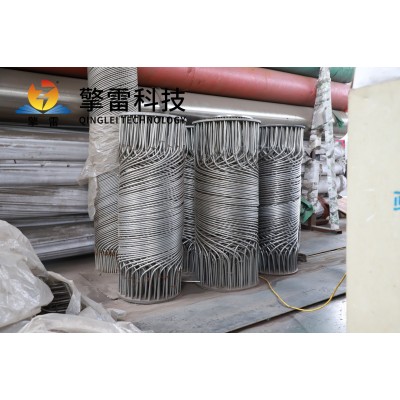

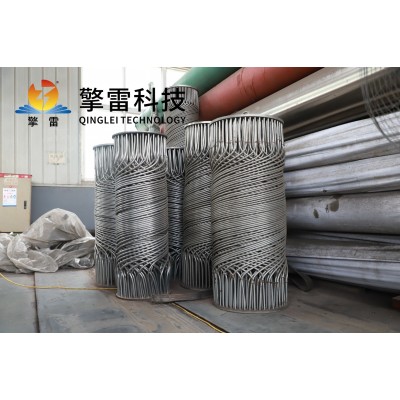

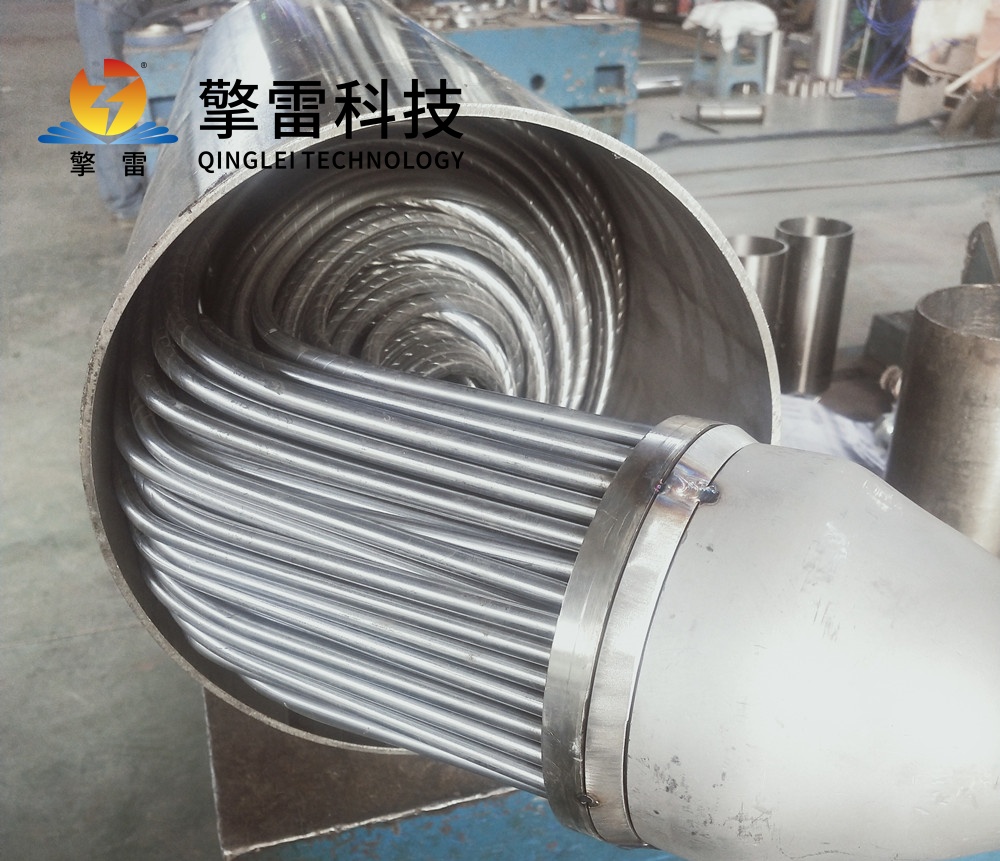

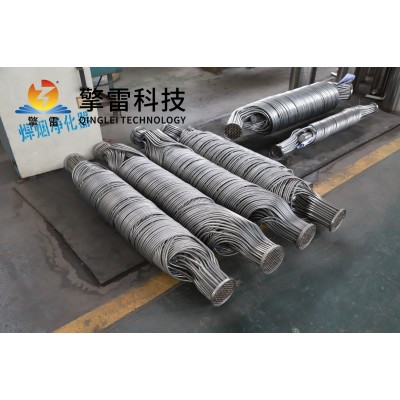

大型螺旋缠绕管式换热器是工业热交换领域的关键装备，广泛应用于石油化工、天然气液化、空分装置及煤化工等大型工业项目中。其核心特征在于将大量换热管以螺旋线形式交替缠绕于芯筒与壳体之间，相邻层螺旋方向相反，形成紧凑而高效的传热结构。这种设计不仅显著提升了单位容积内的传热面积，还使流体在壳程内产生强烈的湍流和二次环流，有效破坏热边界层，从而大幅提高传热效率。
在大型化方面，现代螺旋缠绕管式换热器已实现显著突破。例如，国内已成功制造出内径达6.1米、长度约28米、金属重量达850吨、换热面积超过36000平方米的超大型设备，刷新了同类装备的制造纪录。这类设备通常用于丙烷脱氢、乙烯裂解等高端化工装置，承担高温高压下的气气或气液换热任务，对材料强度、焊接工艺、缠绕精度及热应力补偿能力提出了严苛要求。
其结构优势体现在多个方面：螺旋管束具有良好的热补偿能力，可部分吸收热膨胀产生的应力，减少管板与换热管连接处的拉脱风险；多通道设计允许不同介质同时换热，流程集成度高；逆流布置使端面温差可低至2℃，热回收率高。此外，由于流体流速较高且流动路径连续，设备具备一定自清洁能力，结垢倾向较低，有利于长期稳定运行。
在制造层面，大型螺旋缠绕管式换热器涉及复杂工艺，包括高精度缠绕、内孔焊接、无损检测及整体热处理等。近年来，随着数控激光切割、焊接机器人及千吨级缠绕装备的应用，制造精度与效率显著提升。产学研协同攻关也在推动材料选型、力学仿真与工艺优化方面的技术进步，助力关键装备国产化。
该型换热器在天然气深冷处理、液氢储运、区域供热及海洋平台等场景中展现出良好适应性。其紧凑结构特别适合空间受限的场合，而高传热效率则有助于降低能耗与运行成本。随着智能制造与数字孪生技术的引入，未来大型螺旋缠绕管式换热器将在全生命周期管理、预测性维护及能效优化方面持续演进，为工业绿色低碳转型提供坚实支撑。
