价格：￥10000.00/件
品牌：擎雷
标签： 换热机
用途：化工制药
功能：制热
款式：立式
起订：1件
供应：100件
发货：3天内
文章由山东擎雷环境科技股份有限公司提供
缠绕管换热器是工业领域广泛应用的紧凑型强化换热设备，依托多层螺旋缠绕管束结构设计，区别于传统直管列管设备的布局形式，适配化工、制药、余热回收、暖通、轻工等多行业换热工况，多用于介质冷却、加热、冷凝及热能回收等工艺环节。

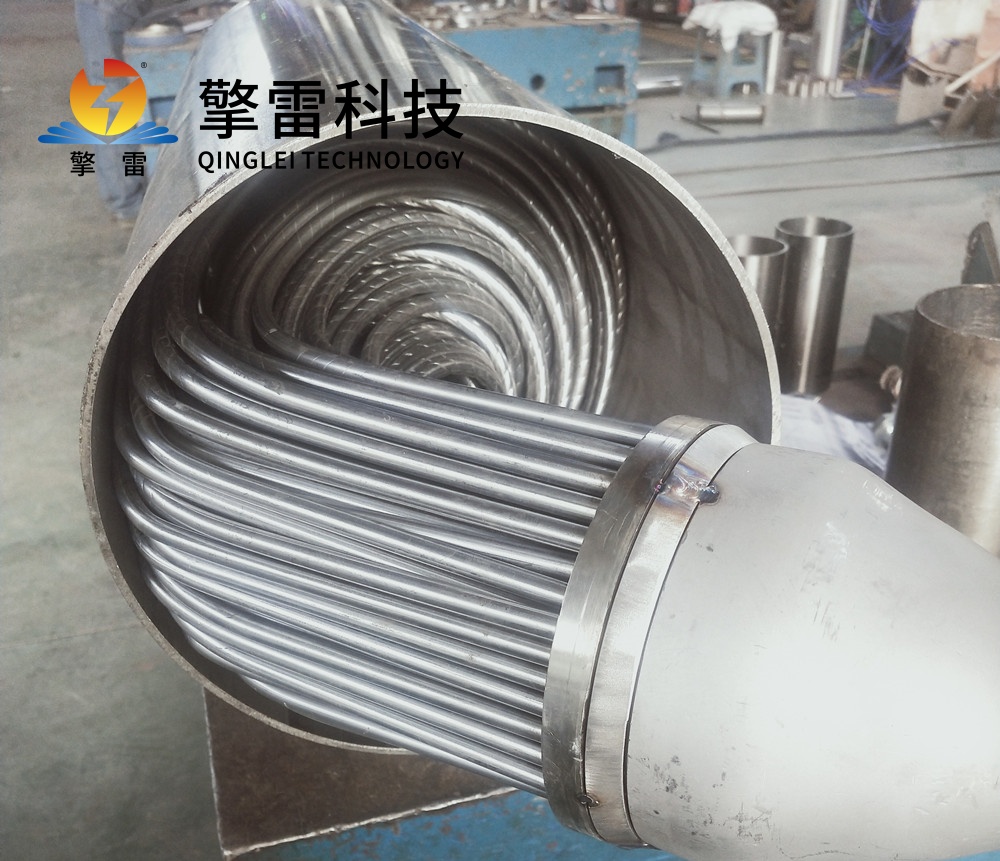

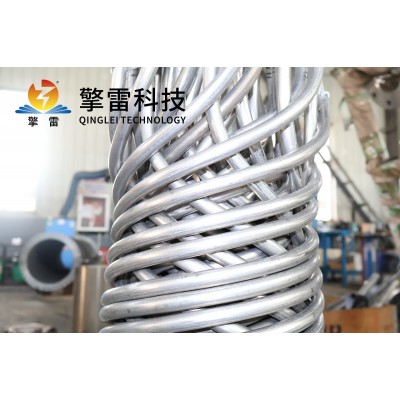

设备整体为管壳式结构构型，主要由中心芯筒、多层缠绕换热管束、承压壳体、密封端盖、导流折流结构与介质进出口组成。换热管束采用不锈钢、双相钢等常用工业管材，以正反交替螺旋角度逐层缠绕固定在中心芯筒表面，各层管束之间保持均匀间隙，形成连续立体螺旋流道。整体结构布局紧凑，占用安装空间更少，适配厂房设备密集布置的生产场景。
设备采用逆流间壁式换热原理工作，冷热介质分别在管程与壳程独立流通、逆向运行。两种介质互不接触，通过金属管壁完成热量传导，实现工艺介质升温、降温、蒸汽冷凝、余热回收等功能。螺旋流道可持续改变流体流向，提升介质湍流程度，打破流体层流状态，弱化换热热阻，提升整体换热效果，让热量传递更为充分。
缠绕结构具备良好的热应力自适应特性。管束多层缠绕的柔性结构，可自主吸收冷热温差产生的热胀冷缩形变，缓解管路应力集中问题，降低高温、温度波动工况下管束开裂、焊缝渗漏的概率，适配频繁启停、高低温交替的复杂生产工况，运行稳定性良好。
日常运维流程简易规范，只需定期监测设备进出口温度、压力参数，清理管路前置过滤器杂质，检查密封组件与管路接口状态，按需开展除垢养护作业即可。设备拆装便捷，内部管束检修、更换操作简单，后期运维成本处于合理水平。
整体来看，缠绕管换热器结构紧凑、换热性能稳定、热补偿能力良好，运维便捷且工况适配性强，能够适配多数工业常规及变负荷换热工况，有效提升系统热能利用率，降低生产能耗，是工业换热系统中通用性较强的节能型换热设备。
