价格：￥2564.00/件
品牌：河北威岳
标签： 电机试验平台 划线平台，T型槽铸铁平台 焊接平台 铸铁试验平台
成型工艺：整体铸造
检验标准：涂色法检验
表面处理：防锈处理喷砂
起订：1件
供应：9999件
发货：3天内
铸造专用划线平台作为生产制造的精度基”，从材质工艺、结构设计到数字化适配，破解传统划线难题，实现精度、效率与稳定性的三重突破。在制造业向智能化、高精度转型的浪潮中，适配自身需求的专用划线平台，能降低生产成本、提升产品质量，更能为生产流程标准化提供核心支撑。
在铸造生产的全流程中，划线作为加工前的基准定位核心环节，直接决定后续工序的精度把控与产品合格率。从复杂航空铝镁合金铸件到大型汽轮机排汽缸，从精模具到重型工程机械零件，划线精度与效率始终是制约生产升级的关键瓶颈。
长期以来，铸造行业普遍依赖人工划线模式，依靠划线尺、高度规、专用模板等工具，结合操作人员经验完成定位与划线，在面对复杂工况时弊端尽显。对于非对称曲面、多级台阶、内部腔体等复杂结构铸件，人工难以实现高精度定位，划线误差常超出工艺标准，直接导致后续加工偏差、产品飞边等问题。
铸造专用划线平台以高品质铸铁为核心材质，优先采用HT200-HT300灰铸铁，高强度场景可选用QT400-18球墨铸铁，抗拉强度≥200MPa，布氏硬度维持在170-240HB，兼具充足刚性与耐磨性。铸件需经过6个月以上自然时效或高温回火人工时效处理，全消除内应力，防止后期使用变形，确保长期稳定性。
平台精度严格遵循GB/T 22095-2021标准，分为1、2、3级多个等级，可按需适配不同场景。1级平台作为工业主力，平面度公差约0.03Mm，满足通用机械零件、工程机械结构件的常规划线需求，为各行业提供可靠基准。

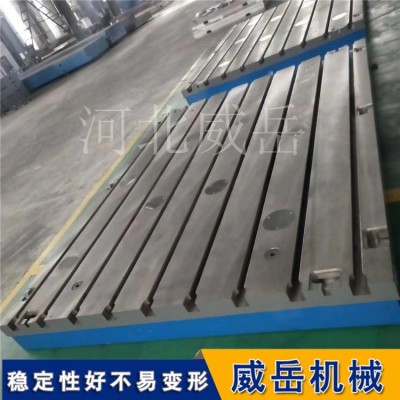

划线平台针对重型工件，通过井字形或米字形加强筋设计强化刚性，底部采用三点支撑或多点均匀支撑原则，确保重载下平面度稳定。表面经刮研、林化及环氧树脂涂层处理，耐油污、抗锈蚀，潮湿车间环境中使用寿命比普通铸铁平台长3-5年，T型槽加装青铜耐磨衬套后，长期使用磨损量≤0.01mm，降低维护成本。
在工程机械车间，利用T型槽划线平台为挖掘机斗杆划焊接点位，焊接后零件无需二次修正；模具制造场景中，刮研后的1级平台确保模具凸凹模贴合间隙≤0.005mm，全杜绝因基准误差导致的产品飞边问题，为高质量生产筑牢基础。
