价格：￥100.00/件
品牌：高川
标签： 保温法兰球阀
起订：1件
供应：100件
发货：3天内
发送询价
| 产品名称： | 保温球阀 | 产品型号： | BQ41F/BQ41H |
| 公称通径： | DN15～DN300 | 结构形式： | 球形 |
| 公称压力： | 1.6Mpa～6.4Mpa | 连接方式： | 法兰、内螺纹 |
| 适用温度： | ≤450ºC | 驱动方式： | 电动 |
| 阀体材质： | 铸钢、不锈钢 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 水、油、气体、液体 | 生产厂家： | 浙江高川机械科技有限公司 |
产品说明
BQ41F/BQ41H保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
主要零件材质表：
| 序号 | 零件名称 | 材质 | 序号 | 零件名称 | 材质 | ||
| GB | ASTM | GB | ASTM | ||||
| 1 | 夹套 | 25 | A105 | 5 | 球体 | ||
| 2 | 阀座 | WCB | A216-WCB | 6 | 阀杆 | 1Cr13 | A247-410 |
| 3 | 阀体 | 1Cr18Ni9Ti | SS304 | 7 | 填料 | 柔性石墨 | |
| 4 | 密封圈 | PTFE、对位聚苯 | 8 | 填料压盖 | WCB | A216-WCB | |
技术规范：
| 设计标准 | ASMEB16.34GB/T12224 |
| 结构长度 | ASMEB16.10GB/T12221 |
| 连接法兰 | ASMEB16.34/T79 |
| 驱动方式 | 手动、电动、气动 |
| 试验和检验 | /T9092 API 598 |
| 适用介质 | 重油、胶类等易凝固介质 |

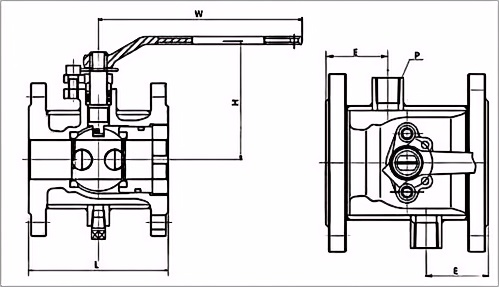

外形结构图
主要连接尺寸
| 公称通径 (DN) | b | L | D | E | Q | H | W | 管螺纹 | ||
| (mm) | (in) | (mm) | (in) | P | ||||||
| 20 | 3/4″ | 19 | 117 | 40 | 11/2″ | 58.5 | 147 | 101 | 170 | G3/4″ |
| 25 | 1″ | 25 | 127 | 50 | 2″ | 62.5 | 156 | 106 | 170 | G3/4″ |
| 40 | 11/2″ | 38 | 165 | 65 | 21/2″ | 63.5 | 181 | 125 | 250 | G3/4″ |
| 50 | 2″ | 51 | 178 | 80 | 3″ | 68 | 218 | 135 | 250 | G3/4″ |
| 80 | 3″ | 76 | 229 | 150 | 6″ | 82 | 275 | 193 | 350 | G3/4″ |
| 100 | 4″ | 102 | 254 | 200 | 8″ | 83 | 300 | 265 | 420 | G3/4″ |
| 150 | 6″ | 152 | 292 | 250 | 10″ | 95 | 403 | 355 | 1000 | G3/4″ |
| 200 | 8″ | 203 | 330 | 300 | 12″ | 100 | 492 | 410 | 1300 | G3/4″ |
