价格：￥0.00/件
品牌：J41N
标签： 液化气截止阀
发货：3天内
发送询价
| 产品名称： | 液化气截止阀 | 产品型号： | J41N |
| 公称通径： | DN15～DN300 | 结构形式： | 截止式 |
| 公称压力： | 2.5MPa～4.0MPa | 连接方式： | 法兰 |
| 适用温度： | -29ºC～+570ºC | 驱动方式： | 手轮、伞齿轮 |
| 阀体材质： | WCB、铸钢、碳钢、不锈钢 | 标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 天然气、液化气、气体 | 生产厂家： | 上海凯利科阀门有限公司 |
产品说明
J41N液化气截止阀采用弹性成型聚四氟乙烯为填料，填料密封性能随介质压力上升而增强，并具备倒密封功能，适用于高中压燃气输送管路。
主要零件
| 阀体 | 阀杆、阀瓣 | 密封面 | 填料 |
| 碳钢 | 不锈钢 | 不锈钢 | 聚四氟乙烯 |
| 尼龙 |
性能规范
| 公称压力PN | JIS10K | JIS20K | MPa | |
| 1.6 | 2.5 | 4.0 | ||
| 壳体试验压力PN | 2.4 | 3.75 | 6.0 | |
| 高压密封试验压力 | 1.76 | 2.75 | 4.4 | |
| 适用介质 | 液化气、天然气等 | |||
| 适用温度 | -40∽+80℃ | |||
| 法兰连接标准 | /T 79-94 | |||

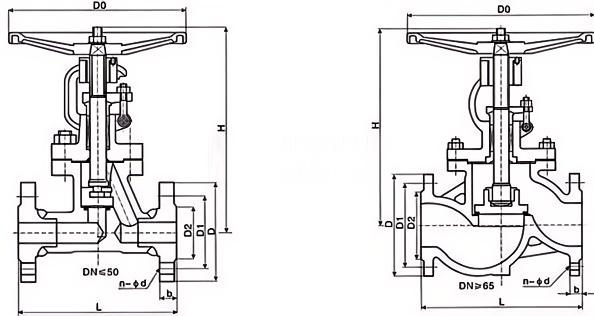

外形结构图
主要外形尺寸
| PN | DN | L | H | D | D1 | D2 | b | f | Z-φd | D0 |
| 15 | 130 | 207 | 95 | 65 | 45 | 16 | 2 | 4-14 | 120 | |
| 20 | 150 | 217 | 105 | 75 | 55 | 16 | 2 | 4-14 | 140 | |
| 25 | 160 | 219 | 115 | 85 | 65 | 16 | 2 | 4-14 | 160 | |
| 32 | 190 | 280 | 135 | 100 | 78 | 18 | 2 | 4-18 | 180 | |
| 2.5MPa | 40 | 200 | 330 | 145 | 110 | 85 | 18 | 3 | 4-18 | 200 |
| 4.0MPa | 50 | 230 | 350 | 160 | 125 | 100 | 20 | 3 | 4-18 | 240 |
| 10K | 65 | 290 | 400 | 180 | 145 | 120 | 22 | 3 | 8-18 | 280 |
| 20K | 80 | 310 | 430 | 195 | 160 | 135 | 22 | 3 | 8-18 | 320 |
| 100 | 350 | 465 | 230 | 190 | 160 | 24 | 3 | 8-23 | 360 | |
| 125 | 400 | 502 | 270 | 220 | 188 | 28 | 3 | 8-25 | 400 | |
| 150 | 480 | 560 | 300 | 250 | 218 | 30 | 3 | 8-25 | 440 | |
| 200 | 600 | 580 | 360 | 310 | 278 | 34 | 4 | 12-25 | 480 |
