SIEMENS 6EP4133‑0GA00‑0AY0（SITOP BAT1600，3.2Ah 24V 电池模块），必须搭配 UPS1600 不间断电源主机 使用，不可单独供电。

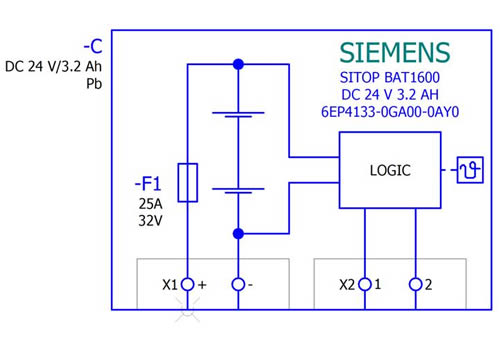

一、端子定义
X1‑功率端子（电池供电线，接到 UPS1600）
| 端子 | 名称 | 含义 |
|---|---|---|
| X1.1 | BAT+ | 电池正极，接 UPS1600 BAT+ |
| X1.2 | BAT‑ | 电池负极，接 UPS1600 BAT‑ |
X2‑信号端子（通信信号线，接到 UPS1600）
| 端子 | 名称 | 含义 |
|---|---|---|
| X2.1 | COM+ | 信号正极 |
| X2.2 | COM‑ | 信号负极 |
⚠️ X1、X2 两组线缆都必须同时接线，缺一不可，否则 UPS 无法识别电池模块。
二、完整系统接线框图（UPS1600 + 6EP4133‑0GA00‑0AY0）
plaintext
24V直流电源 L+ ────────> UPS1600 IN+ M ────────> UPS1600 IN‑ UPS1600 BAT+ <────── X1.1 BAT+ （电池模块功率正） UPS1600 BAT‑ <────── X1.2 BAT‑ （电池模块功率负） UPS1600 X2‑11 <──── X2.1 （信号正） UPS1600 X2‑12 <──── X2.2 （信号负） UPS1600 OUT+ / OUT‑ ———> 后端24V负载
三、多块电池并联接线（最多可并联多台 BAT1600）
所有电池模块：
BAT + 全部并联 → UPS1600 BAT+
BAT‑全部并联 → UPS1600 BAT‑
信号 X2‑11 / X2‑12 并联后接入主机信号端子
四、重要接线注意事项
严禁把 BAT+/BAT‑直接接到 PLC 或 24V 负载，必须经过 UPS1600 主机，电池模块本身没有电源输出控制回路。
线缆推荐截面积：功率线 ≥ 2.5 mm²，信号线 ≥0.75 mm²。
正负极千万不能接反，反接会直接烧毁电池模块和 UPS 主机。
只能和同型号 BAT1600 电池模块并联，不能混不同容量、不同系列电池。
防护等级 IP20，仅限控制柜内安装。
