在工业自动化领域，电气元件的正确布线和连接往往在运动控制、编程和SCADA等热门话题面前显得不够突出。然而，选择合适的元件至关重要，因为许多故障排除问题都源于简单的线路连接或端接故障。
当控制工程师和技术人员听到“DIN”一词时，我们通常会想到DIN导轨，这是一种电气柜安装系统。但DIN实际上是“Deutsches Institut für Normung”的缩写，意为“德国标准化协会”，是德国的国家标准化组织，与美国的ANSI（美国国家标准协会）和全球的ISO（国际标准化组织）类似。DIN标准涵盖了机械、电气、汽车和工业自动化等多个行业。
DIN阀连接器是标准化的电气连接器，通常用于电磁阀、压力开关和其他自动化元件。它们遵循DIN 43650（也称为EN 175301-803）标准，以确保不同制造商之间的兼容性。该标准规定了电磁阀连接器的形状、引脚配置和电气规格。
除了阀门，DIN 43650连接器还用于限位开关、压力开关、接近开关等其他设备。本文虽然重点关注用于阀门的连接器类型，但所有类型都遵循类似的设计规范。无论用途如何，DIN连接器都为用户提供了方便的标准化设备连接系统，可用于为各种阀门、传感器甚至小型电机供电。

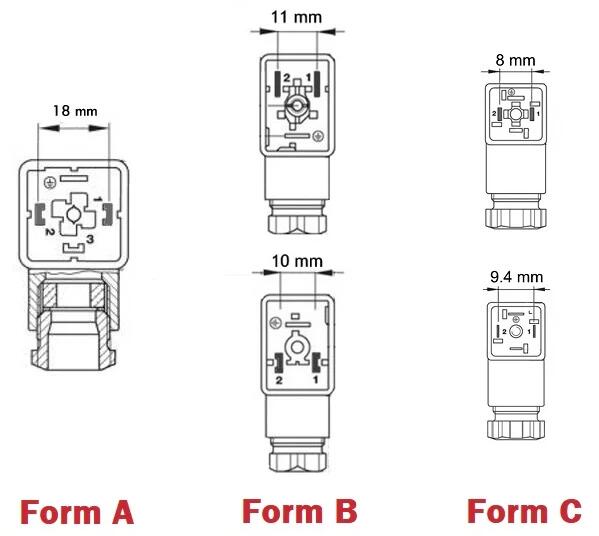

DIN阀连接器有三种不同的形式，每种都适用于特定的应用：
A型是最大的连接器类型，通常用于高功率电磁阀。它们的引脚间距约为18毫米，常见于需要坚固电气连接的工业应用。A型阀易于识别，因为它们的尺寸较大，为1英寸乘1英寸的正方形。它们有2极或3极+接地两种选项。
B型连接器体积更小，轮廓更紧凑，常用于带有集流腔空板的液压和气动系统中。有时被称为“微型阀连接器”，它们的矩形形状允许在较小的空间内并排安装更多的连接器。B型有两种常见的变体，引脚1和引脚2之间的间距为11毫米或10毫米。11毫米间距是标准配置，通常用于空间有限且功率较低的应用中。它们采用2极+接地配置，11毫米连接器包含三个扁平刀片连接器，而10毫米连接器则包含一个扁平刀片连接器和两个U形连接器。
C型是最紧凑的版本，非常适合空间有限的应用，通常被称为“超微型阀连接器”。引脚1和引脚2之间的间距为8毫米或9.4毫米。这些微型阀连接器常用于微型电磁阀和控制电路中。C型连接器有2极或3极+接地两种选项。
每种形式都旨在创建安全的电气连接，当与垫片正确安装时，通常提供IP65或更高的等级，以防止灰尘和湿气侵入。形式的选择取决于可用空间、功率要求和环境条件。
许多DIN阀连接器包含额外的保护组件，以提高可靠性和系统性能。这些功能不仅提高了连接器的耐用性，还保护了连接的设备。
LED指示灯有助于提供视觉确认电源已到达电磁阀线圈，从而简化了故障排除工作。这一功能在大型工业系统中特别有用，因为在这些系统中，手动诊断可能既复杂又耗时。
整流器和二极管可减少电气噪声并防止反向电动势（“回跳”或“自由旋转”）损坏。当电磁阀断电时，可能会产生反向电压尖峰，从而损坏敏感的电子元件。二极管有助于吸收这部分能量，从而保护系统。
一些连接器中包含的抑制电路提供了瞬态电压抑制（TVS）二极管或金属氧化物压敏电阻（MOV），以进一步提供防浪涌保护。这些功能有助于延长电磁阀的寿命并提高系统的稳定性，降低了电气损坏的风险。
DIN阀连接器在工业领域甚至某些商业应用中得到了广泛应用，特别是在使用电磁阀和传感器的场合。它们最常用于液压和气动电磁阀，这些阀门用于工业自动化、机床和汽车制造中的流体控制系统。
DIN连接器可实现自动化系统中一些电动执行器和泵的可靠运行，包括传送带和机器人机械。在HVAC系统、工业过程控制和实验室仪器中发现的压力和温度传感器也可能使用DIN连接器。DIN连接器的通用性和一致性使其成为工业自动化、流体动力和过程控制应用中的标准选择。
在选择DIN阀连接器时，为确保兼容性和最佳性能，需要考虑几个关键因素。在选择合适的尺寸时，需要了解DIN形式因数，并且引脚间距（A型、B型或C型）必须与电磁阀或相关设备相匹配。常见的电压额定值包括12、24和120伏特（交流电或直流电系统），最大电流额定值通常范围在2至10安培之间。
对于需要防止电气噪声或电压尖峰的应用，可以购买具有内置浪涌抑制、整流器或二极管的连接器，还可以购买具有IP65、67或68等防护等级的连接器。最后需要考虑的是应用中的移动量或振动程度，因为可选的应力消除版本有助于延长连接器的使用寿命。
仔细考虑这些因素可以确保您的DIN阀连接器在特定应用中提供可靠的性能和长期的耐用性。
