频谱分析是研究电信号频谱结构的仪器，用于信号失真度、调制度、谱纯度、频率稳定度和交调失真等信号参数的测量。是一种多用途的电子测量仪器。但由于普通频谱分析仪结构笨重，多用于实验室内。而针对一些户外应用、轨道车载应用需要现场实际测量的场景，便携式频谱分析仪则更为适用。
应用需求
国内某大型设备研究单位，需要开发一款具备功能丰富、性能优良、体积小巧并且具备易于携带和操作等特点的便携式频谱分析仪，尤其是针对客户应用终端现场的干扰排查、跟踪定位等应用场景。客户对于性能指标方面有着严苛的要求，如具有优良的平均噪声电平、相位噪声较快的扫描速度等，对于主控单元的稳定性和可靠性有较高要求。并且该产品为客户保密项目，需要使用核心模块配合客户开发的功能主板的方式进行设计，针对核心模块与载板之间的连接器有着较高抗震性的要求。
应用难点
高可靠性
高抗震性
核心板及载板完善的技术资料支持
严苛的硬件设计标准（军规）
功能拓扑图

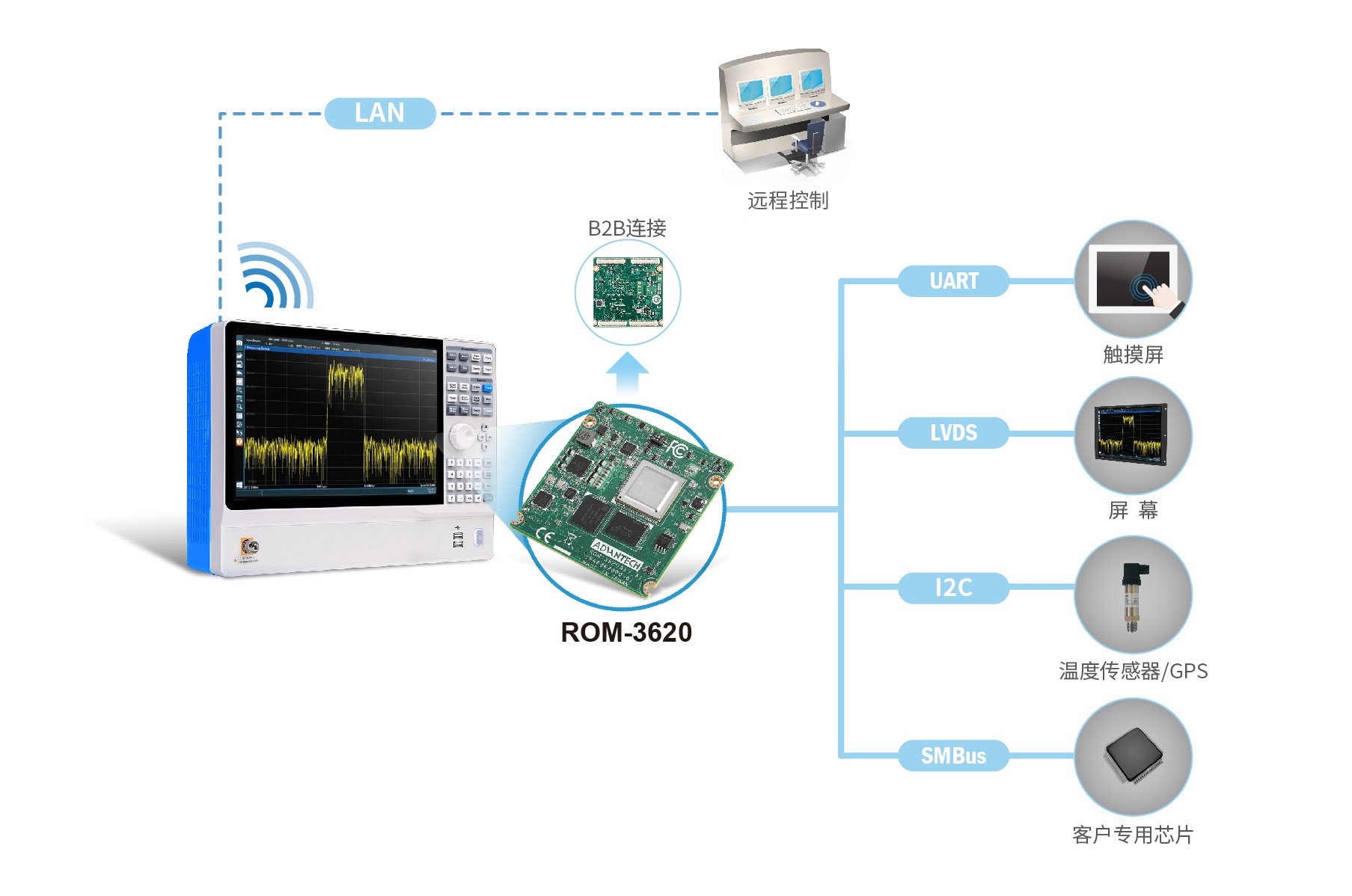

研华ROM-3620 便携频谱分析仪应用场景图
研华解决方案
多年前，客户设计初代产品时，选择研华ROM-1210核心模块作为主控方案，ROM-1210采用NXP i.MX53工业级处理器，基于研华制定的RTX标准规范设计。
研华RTX设计标准通过创新机械与电子设计，采用4*100Pin的板对板（B2B）连接器，比传统Qseven、SMARC等规范使用的金手指（MXM）连接器，从物理层面具有更加牢固的连接能力和更少的空气接触面积，从而提高核心板与底板连接的稳定性，并具有更高抗震和抗氧化能力。此外，RTX规范还加强了PCB板的整体设计，严选工规级料件和PCB基材，同时RTX的PCB基材厚度要求为2.0mm以上，大幅提高了RTX主板的抗弯折能力，成为强固型应用理想选择。
如今，该客户二代产品已经研发验证完成，采用研华ROM-3620核心模块进行升级，研华ROM-3620采用最新的工业级处理器NXP i.MX8X，并且基于RTX1.1的标准升级到了RTX2.0版本，除了继承RTX的坚固可靠的特性外，在PIN定义设计及资源分配上，进行了进一步的优化，目前ROM-3620核心模块新品上市，非常适用于复杂、严苛、恶劣的环境，如轨道交通、车载与物流、便携医疗设备以及对可靠性稳定性又较高要求的其他工业应用。

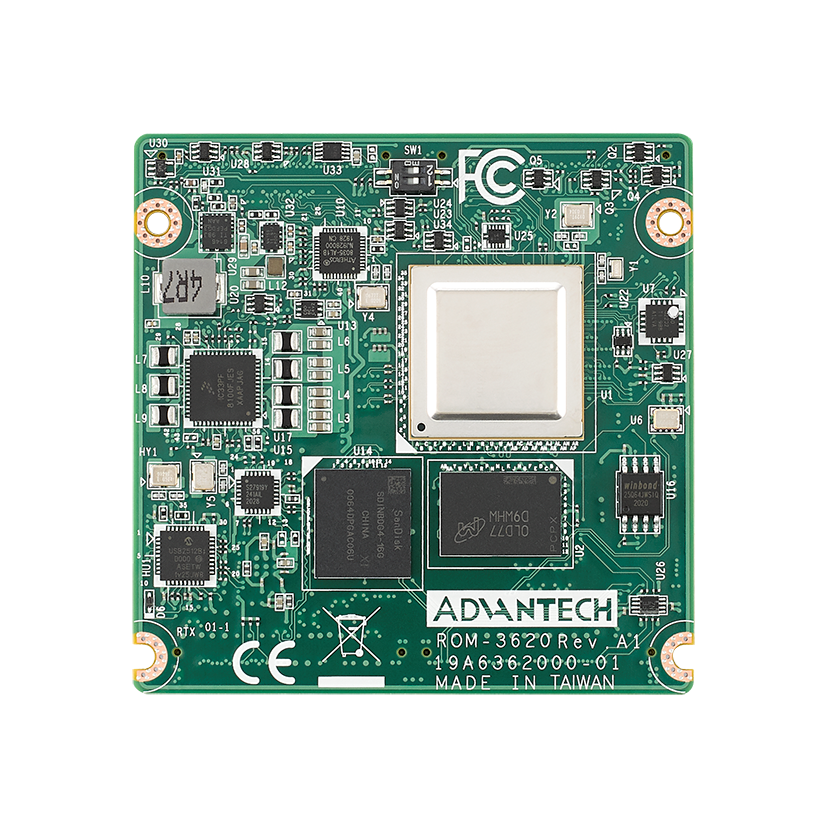

ROM-3620产品特点
- 搭载NXP i.MX 8X 处理器， 2-4 x Arm Cortex-A35 内核
- 板载 LPDDR4 内存和 eMMC 16GB
- 支持5V~24V宽压电源输入
- 支持 Vivante GC7000 Lite 硬件加速器
- 支持超高清4K/全高清 1080p 视频解码 和高清 1080p 视频编码硬件引擎
- 支持 1 x PCIe, 1 x USB 3.0, 1 x USB 2.0, 1 x USB OTG2.0, 5 x I2C, 1 x I2S, 1 x Camera in, 2 x CANbus, 10 x GPIO
- 低功耗、无风扇设计
- 支持 Linux 和 Android
