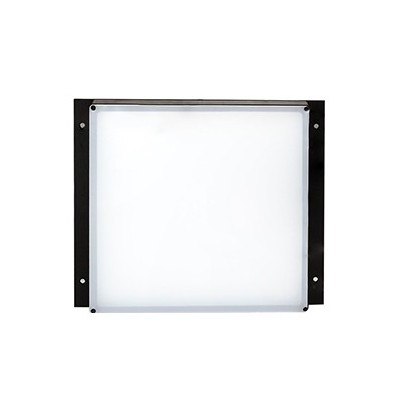

锡明光电供应底部背光源
品牌:仕风
特点:
◆ 用高密度LED陈列面提供高强度背光照明,能突出物体的外形轮廓特征,尤其适合作为显微镜的载物台
◆ 红白两用背光源,能调配出不同颜色,满足不同被测物多色要求
应用:
◆ 机械零件尺寸测量
◆ 电子元件、IC的外形检测
◆ 胶片污点检测
◆ 透明物体划痕检测等
光源结构
工作简图
应用实例
光源参数
订货型号
SF | FL | JK | XX * XX |
上海仕风 | 背光源 | 进口铝型材 | 长*宽 |
参数表
序号 |
| 型号 | 颜色 | 功率 | 备注 |
1 | 普通铝材 | SF-FL-30*30 | 红绿蓝白 | 24V/1.1W |
|
2 | SF-FL-50*50 | 红绿蓝白 | 24V/3.6W |
|
3 | SF-FL-51*51 | 红绿蓝白 | 24V/3.8W |
|
4 | SF-FL-80*80 | 红绿蓝白 | 24V/6.8W |
|
5 | SF-FL-100*100 | 红绿蓝白 | 24V/9.8W |
|
6 | SF-FL-110*64 | 红绿蓝白 | 24V/6.8W |
|
7 | SF-FL-120*100 | 红绿蓝白 | 24V/10.8W |
|
8 | SF-FL-125*125 | 红绿蓝白 | 24V/12.4W |
|
9 | SF-FL-150*50 | 红绿蓝白 | 24V/8.6W |
|
10 | SF-FL-150*100 | 红绿蓝白 | 24V/12.8W |
|
11 | SF-FL-230*210 | 红绿蓝白 | 24V/28.8W |
|
12 | SF-FL-280*210 | 红绿蓝白 | 24V/44.8W |
|
13 | SF-FL-330*330 | 红绿蓝白 | 24V/44.8W |
|
14 | SF-FL-360*120 | 红绿蓝白 | 24V/26.8W |
|
15 | SF-FL-370*70 | 红绿蓝白 | 24V/13.8W |
|
16 | SF-FL-390*330 | 红绿蓝白 | 24V/52.8W |
|
17 | SF-FL-470*330 | 红绿蓝白 | 24V/50W |
|
18 | SF-FL-530*200 | 红绿蓝白 | 24V/48W |
|
19 | SF-FL-540*420 | 红绿蓝白 | 24V/93.4W |
|
20 | SF-FL-620*100 | 红绿蓝白 | 24V/42.8W |
|
21 | 进口铝材 | SF-FL-JK-150*150 | 红绿蓝白 | 24V/17.6W |
|
22 | SF-FL-JK-200*100 | 红绿蓝白 | 24V/16.4W |
|
23 | SF-FL-JK-200*200 | 红绿蓝白 | 24V/32.8W |
|
24 | SF-FL-JK-250*110 | 红绿蓝白 | 24V/29.8W |
|
25 | SF-FL-JK-300*300 | 红绿蓝白 | 24V/37.3W |
|
26 | SF-FL-JK-320*220 | 红绿蓝白 | 24V/32.8W |
|
27 | SF-FL-JK-360*360 | 红绿蓝白 | 24V/50W |
|
28 | SF-FL-JK-460*440 | 红绿蓝白 | 24V/60W |
|
29 | SF-FL-JK-540*420 | 红绿蓝白 | 24V/70W |
|
30 | SF-FL-JK-620*545 | 红绿蓝白 | 24V/98W |
|
31 | SF-FL-JK-620*600 | 红绿蓝白 | 24V/120W |
|
注:表中所列规格仅供客户参考,可根据客户的要求进行设计制造。
