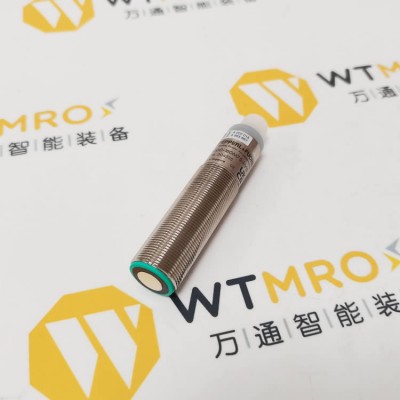

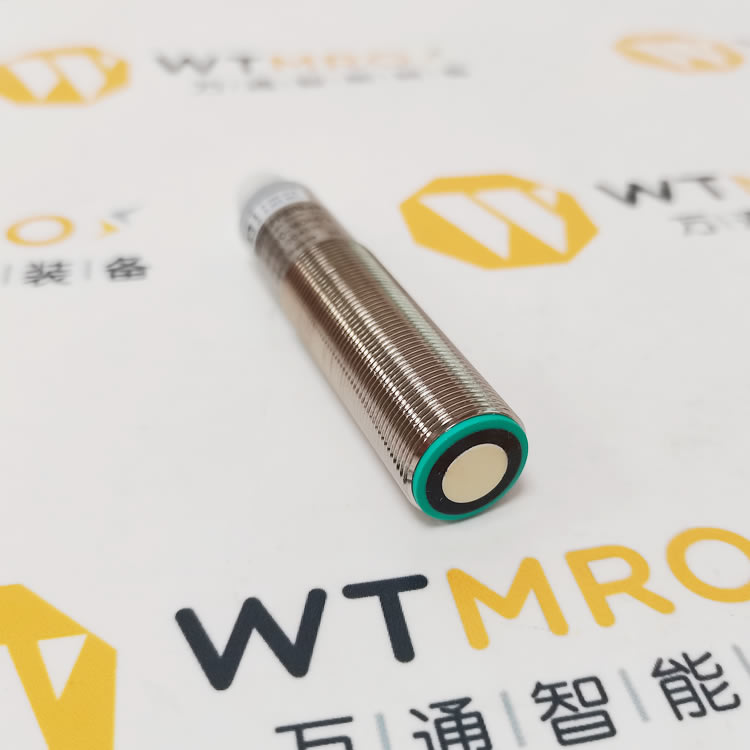

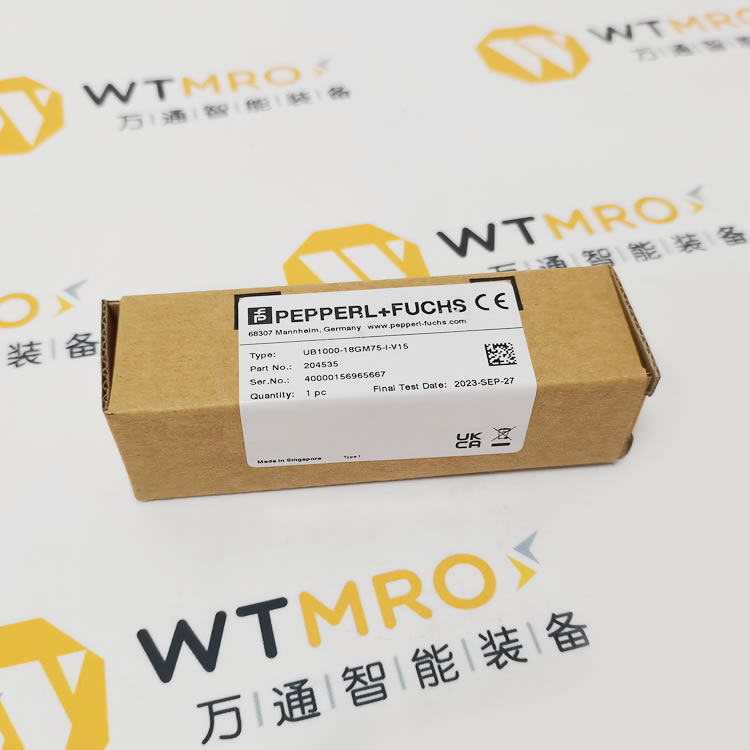

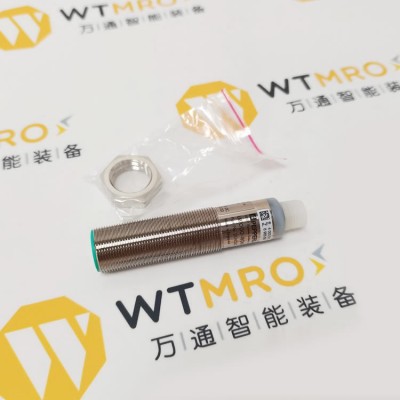

Pepperl+Fuchs 超声波传感器 UB1000-18GM75-I-V15

模拟量输出 4 mA ... 20 mA

测量窗口可调

可选声锥宽度

程序输入

同步选项

停用选项

温度补偿

非常小的不可用区域

产品阐述

单头系统

通用规格

感应范围 70 ... 1000 mm

调整范围 90 ... 1000 mm

死区 0 ... 70 mm

标准目标板 100 mm x 100 mm

换能器频率 大约 255 kHz

响应延迟 大约 125 ms

指示灯/操作方法

黄色 LED 黄色常亮：物体在评估范围内

黄色闪烁：程序功能，检测到物体

红色 LED 红色常亮：错误

红色闪烁：程序功能，未检测到物体

电气技术规格

工作电压 10 ... 30 V DC ，纹波 10 %SS

空载电流 ≤ 45 mA

输入/输出

同步 1 个同步连接，双向

0 电平：-UB...+1 V

1 电平：+4 V...+UB

输入阻抗：> 12 kΩ

同步脉冲：≥ 100 µs，同步脉冲间歇时间：≥ 2 ms

同步频率

共模操作 max. 40 Hz

多路转换操作 ≤ 40 Hz / n, n = 传感器的数量，n ≤ 5

输入

输入类型 1 路程序输入

评估下限 A1：-UB ...+1 V，评估上限 A2：+4 V ...+UB

输入阻抗：> 4.7 kΩ，脉冲持续时间：≥ 1 s

输出

输出类型 1 路模拟量输出 4 ...20 mA

分辨率 0,35 mm

特性曲线的偏差 ± 1 % 满量程值

重复精度 ± 0,1 % 满量程值

负载阻抗 0 ...300 Ohm

温度影响 ± 1,5 % 满量程值

遵守标准和指令

符合标准

标准 EN IEC 60947-5-2:2020

IEC 60947-5-2:2019

EN 60947-5-7:2003

IEC 60947-5-7:2003

认证和证书

UL 认证 cULus 认证，2 类电源

CCC 认证 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记

环境条件

环境温度 -25 ... 70 °C (-13 ... 158 °F)

存储温度 -40 ... 85 °C (-40 ... 185 °F)

机械规格

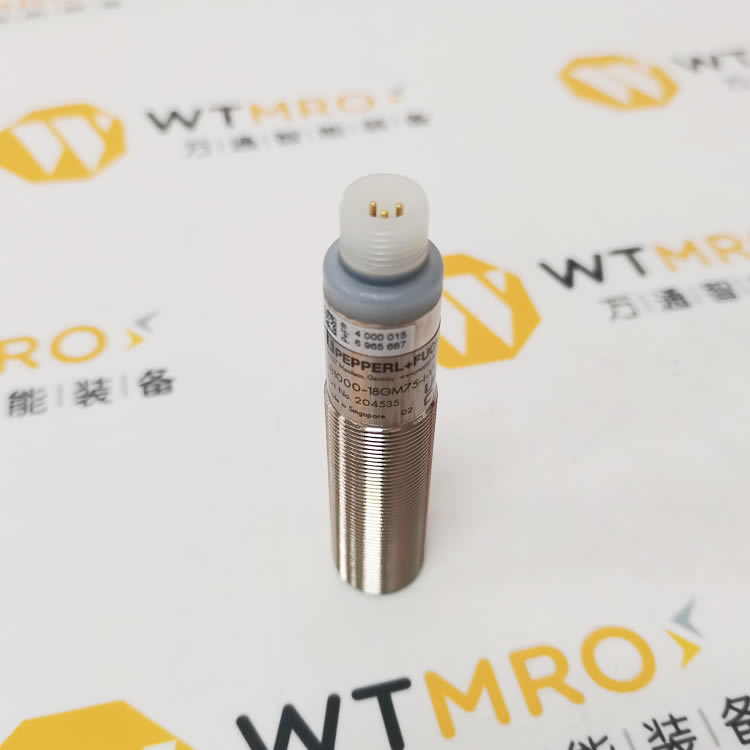

连接类型 连接器插头 M12 x 1 ， 5 针

外壳直径 18 mm

防护等级 IP67

材料

外壳 黄铜，镀镍

换能器 环氧树脂/空心玻璃球混合物；聚氨酯泡沫，盖 PBT

质量 60 g

出厂设置

输出 评估极限 A1： 90 mm

评估极限 A2： 1000 mm

输出功能： 上升斜坡

光束宽度 宽
