厂家单缸手动试压泵  电动试压泵适用范围管道打压机图1

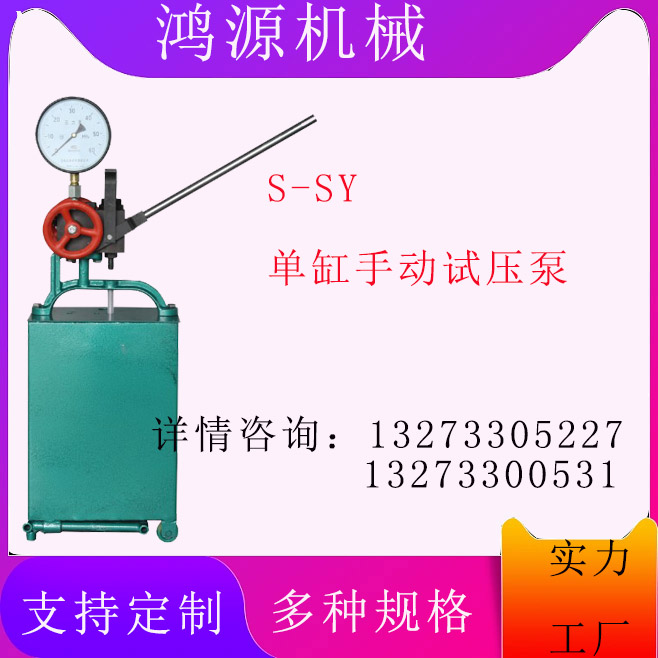

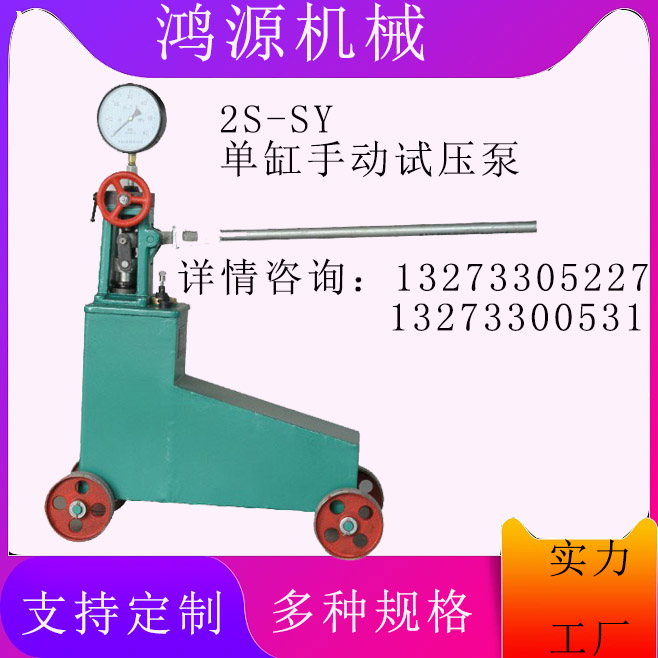

厂家单缸手动试压泵 电动试压泵适用范围管道打压机

2023-11-10 15:341420询价

价格:¥4000.00/件

品牌:鸿源

标签: 试压泵 电动试压泵 测压泵 水泵

型号:2s

包装:请见包装

发货地:产地衡水

起订:1件

供应:15件

发货:3天内

发送询价

一、概 述



是按机械工业部发布的试压泵(以下简称泵)进行设计的。基本参数性能、质量符合要求。适用于锅炉、管道、阀门、容器以及试验室获得高压液体源的试验。本泵具有从低压大流量到高压小流量的特点,两种流量能自动变换。在额定排出压力以下可进行数值的试压,额定排出压力分五个规格,为用户选择提供方便。


  型号参数如下:



型  号

额定

压力

Mpa

流量ml/次

柱塞直径mm

柱塞

行程

mm

手柄施力

≤N

外形尺寸(mm)

长×宽×高

低压时

高压时

低压

高压

2S-SY/6.3

6.3

95

25

50

25

55

360

1016×320×992

2S-SY/16

16

14

20

2S-SY/25

25

9

16

2S-SY/40

40

5

12

2S-SY/63

63

3

10



二、基本结构简介


本泵结构简单,操作方便,容易掌握。是由水箱、机架、柱塞、控制器、手柄等部件组成.水箱下面装有滚轮,水箱上面装有水缸,水缸分低压缸体、低压柱塞体和高压柱塞等部件构成,低压柱塞体又是高压缸体,内装高压柱塞,低压柱塞通过联动板手柄在工作时做往复运动,低压缸体与水箱盖制成一体,在其上面装有机架,机架上面装有控制器,在控制器的侧面分别装有放水阀、控制阀、工作接头。控制器上方装有压力表,通过表针观看指示值。
