价格:¥2800.00/件
品牌:鸿源
型号:s-sy
包装:请见包装
发货地:产地衡水
起订:1件
供应:100件
发货:3天内
一、用 途
S-SY型系列手动单缸试压泵(以下简称为泵),供各类压力容器、管道、阀门、蒸汽锅炉等作试验和试验室中获得液体高压源的设备。工作介质为5℃-60℃的清水,乳化液以及运动粘度不大于45mm2/s的油品,本系列泵有6种型号。
二、技术参数
型号 | 额定工作压力Mpa | 每次流量ml/次 | 柱塞直径mm | 柱塞行程mm | 手柄施力 ≤N | 外形尽寸 长×宽×高 mm | 重量 Kg |
S-SY/6.3 | 6.3 | 22 | 32 | 30 | 360 | 753×200×880 | 20 |
S-SY/16 | 16 | 16 | 22 | ||||
S-SY/25 | 25 | 6.3 | 18 | ||||
S-SY/40 | 40 | 4.0 | 14 | ||||
S-SY/63 | 63 | 2.8 | 12 | ||||
S-SY/80 | 80 | 1.8 | 10 |
三、结构和工作原理

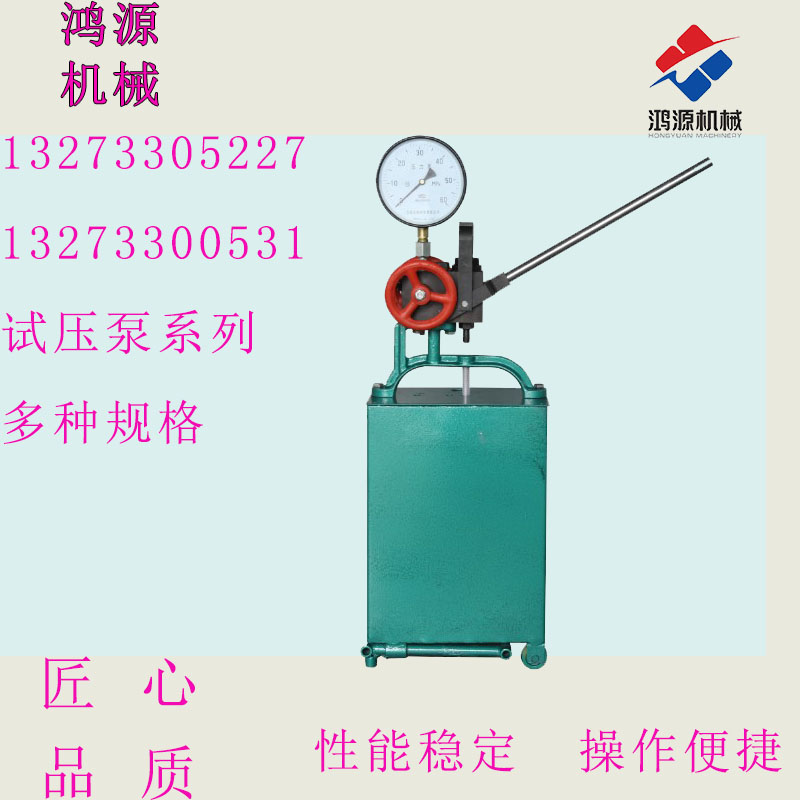

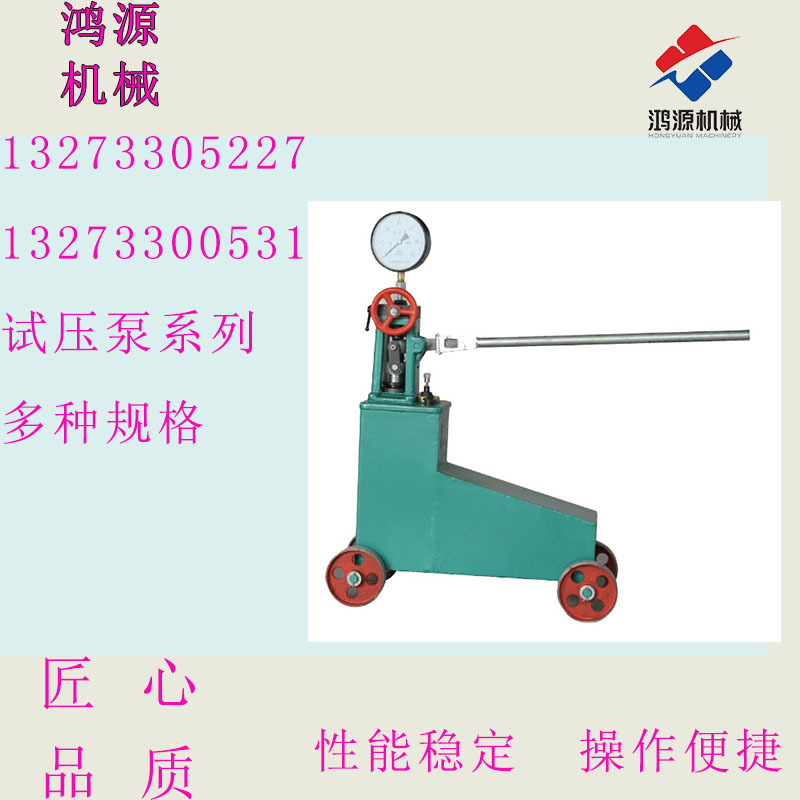

本泵为立式单柱塞往复式,由泵体、柱塞体、控制阀、卸压阀、手柄、支架、水箱和滑动足架等组成。
泵体用螺钉固定在支架上,支架与水箱盖一起用螺钉固定在水箱上,拉出水箱下端的滑动足架,使泵工作时保持稳定。
工作时,向上提动手柄,即带动柱塞向上移动,进水阀打开,泵体柱塞腔造成真空,水箱内的介质由于大气压力的作用,通过滤网、吸水管、进水阀而进入柱塞腔。当手柄向下压时,进水阀关闭,介质在柱塞的压力下,顶开出水阀,通过工作接管接头进入被试容器内。
泵的控制阀是泵与被试压容器间的截止阀,关闭此阀,即使泵与被试压容器压力隔开,试压时该阀须打开。
卸压阀在试压初可开启排出泵内气体,正常出水开始试压时,需关闭此阀,试压完毕后,打开此阀,可卸压和排出泵内介质。
工作接管系把介质送至被试器件,该工作接头连接螺纹为M22×1.5-7H,密封垫片为φ16×2.4的O型封圈。
