价格:¥2270.00/台
品牌:南京中德
标签: 潜水搅拌器采用潜水电机,为非标电机。潜水搅拌器的电机与叶轮为同一根轴
主机:碳钢、不锈钢
安装系统:碳钢、不锈钢、
叶轮:碳钢、不锈钢、玻璃钢、聚氨酯
起订:1台
供应:180台
发货:3天内

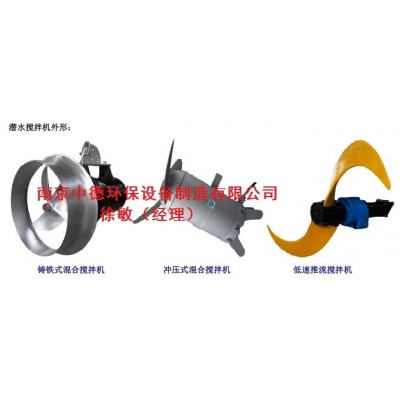

性能和构造:
搅拌器的设计:搅拌器可上下升降,方便的移动,检查或维修无需人员进入水下。
滑行杆支架作为搅拌器整体部件之一。搅拌器全部的重量受力在一个支架上,并且这个支架可承受搅拌器形成的推力。
搅拌器、附件和电缆可在20米水深持续潜水运行,不会发生泄漏。
水下固定支架与起吊装置为分体式;液下材质采用316L不锈钢,并配带牺牲阳极锌块,每台设备带1块,满足1年以上液下高盐水工况的使用需要。

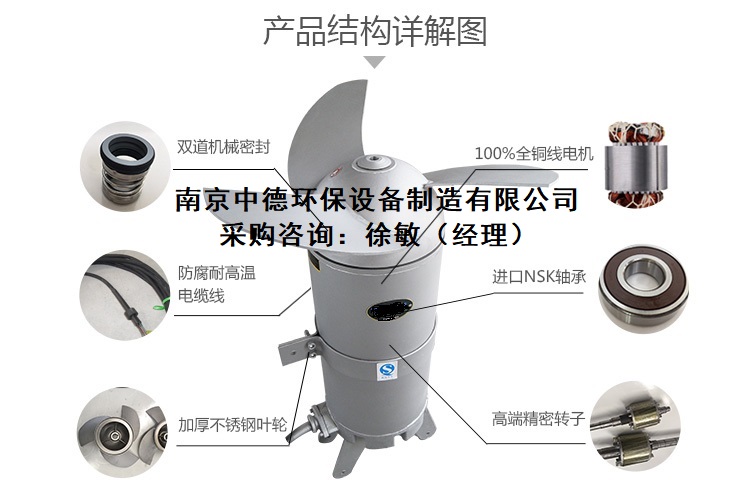

搅拌器的构造:每台搅拌器为潜水型封闭式连接整体设计。搅拌器所有的组件包括电机可在水下连续运转。
与液体接触的搅拌器主要构件是不锈钢ASTM316L。所有外露的螺母、螺栓、垫片均为不锈钢ASTM316L。油室盖是耐腐蚀合成材料。
需要防水密封的临界接触面是机械加工,并嵌入两组腈或氟化橡胶O-型圈,两个面上的橡胶O型圈及O型圈接触的四个侧面不需要精确的扭矩限制。
不使用需要一定扭矩才能达到压紧效果的形式,也不使用需要一定的矩形截面垫片及密封复合物。
冷却系统:电机的冷却通过定子向壳体的热传导来完成,电机能被周围搅拌介质充分冷却。
电缆入口密封:电缆接线室是一个带固定板的完整部件。电缆入口处有两套弹性衬套,保证防水和潜水密封。不采用单一的密封系。
电缆入口包含两个圆柱型弹性衬套。每个衬套带垫圈和一个套圈,它们有精密的公差设计以适应电缆的外径和入口的内径。
衬套可被一个密封管挤压,密封管是用两个不锈钢螺丝拧进电缆接线室。
不利用扭矩作旋转密封,而是靠密封管和套圈之间的相互作用,沿电缆轴向移动衬套。
接线室和电机室被一接线板隔离,保护电机,避免外部物质通过搅拌器顶端进入。该连线板被螺纹压紧型固定,电缆可安全地连接在接线板上。
接线板由两个O型圈与定子室隔离密封,不使用环氧、硅树脂或其他二次密封系统进行密封,保证电缆更换的方便。
电机:搅拌器的电机是鼠笼式感应电机,装在充气的防水的壳内。定子绕组和定子导线的绝缘等级为 H 级180℃。
定子通过滴注法绝缘,使得绕组满充率至少达到95%。定子热缩嵌入铸铁定子室中。不采用需在定子壳上钻孔的螺栓、针和其它连接装置。
电机设计成可连续处理搅拌 40℃的介质,每小时可至少起动15次。为监控每相绕组上的温度,在定子进线线圈中装有热敏开关,热敏开关的设定打开温度为140℃,闭合温度为95℃,可以与电机过载保护相连接,并与控制柜连接。
多极电机直接形成螺旋桨转速。电机的允许电压波动为 +/- 10% ,电机设计成在40℃环境下工作,并且定子绕组的平均温度不超过85°C,
提供一份能显示转矩、电流、功率因素、输入/输出功率和效率的性能表。电机和电缆能够持续在水下工作,水密性符合IP68防护等级要求。
电机额定功率足够保证搅拌器在整个性能曲线上不会发生过载。
潜水搅拌器采用潜水电机,为非标电机。潜水搅拌器的电机与叶轮为同一根轴,电机输出端与叶轮输入端之间能量损失小(效率≥0.95),
电机输出功率基本等于轴功率。潜水搅拌器提供的功率为铭牌功率,即额定轴功率,也等于电机额定功率。
*电机防护等级为IP68,绝缘H级。
轴承:搅拌器和电机的轴是连续无间断的轴,轴在油脂润滑的三个轴承上转动。上轴承包括一个滚珠轴承承担径向力及一个角接触球轴承来承担轴向力。
主轴承是一个角接触球轴承用于承担轴向力和径向力。采用高质量的终身润滑轴承,所有轴承的设计寿命大于 100,000 小时。
机械密封:每台搅拌器有一个油腔,油能容易从外部进行更换。每台搅拌器配有一个插入式的机械密封。
密封在一个油腔内运行,该油腔能以一稳定的流速对密封面进行润滑。外机械密封为耐腐蚀烧结碳化钨,避免搅拌液进入油腔。
内机械密封为耐腐蚀烧结碳化钨,避免油腔中的油进入电机。内外机械密封各自独立地运行。
弹簧位于油腔中的油内,不暴露在搅拌液中。密封只靠机械扭矩锁定和扭矩传输,O型环(腈橡胶或氟橡胶)的摩擦扭矩锁定密封。
密封免维护和调整,润滑与被输送液体分开,能抵抗热冲击,并具有良好紧急运行的特点。
在不影响或失去密封功能的情况下,可以顺时针或逆时针转动。对于特殊的应用场合,密封的动静环还可以选用其他材质。
不采用别的机封类型或等同于上述的两个独立的机封。介质酸碱度范围为pH6-10,机械密封的使用寿命不低于25000小时。
搅拌器轴:螺旋浆和电机的轴是同一个,螺旋桨的轴是电机轴的延伸。不得采用耦联方式。轴的材料为不锈钢 (ASTM 431)。
螺旋桨轴完全与搅拌介质隔离。

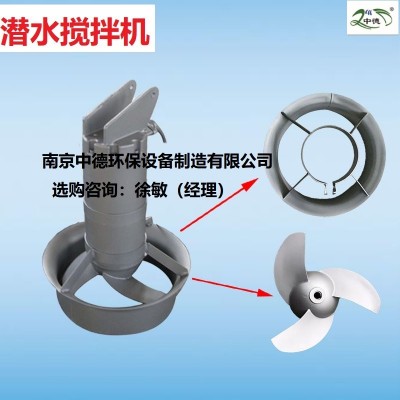

螺旋浆:螺旋桨是不锈钢材质(ANSI316L)的,水力平衡的无堵塞的后扫式设计。螺旋桨能处理常规污水。
保护:热敏开关:定子三相绕组有三个串联常闭的热敏开关以监控每相绕阻的温度,如果温度过高,热敏开关打开,停机并实施报警。
定子室泄漏传感器:在定子室中提供一个探测液体的浮动开关泄漏传感器,不得采用对电压敏感的固体传感器。
控制与状态监测单元: 用于监测温度与泄漏传感器,一旦出现异常情况,能及时报警和关闭电机。
电控箱:每台搅拌机自动电控箱1个,用于实现设备的现场启停、远程启停、过热漏水连锁停机。
电控箱的技术要求详见电气技术要求。

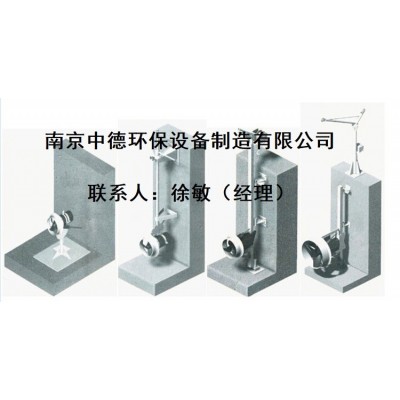

安装附件:搅拌器支架和吊链均为不锈钢ASTM316L。支架可在水平方向0-180度之间每隔10度调整。
不锈钢ASTM316L的吊链、螺栓、螺母、垫片、旋转操作手柄和化学地脚螺栓均被成套供应。配套搅拌器电缆网兜。
可以根据客户要求定制各种尺寸规格,
24小时及时做详细方案及报价、咨询:
南京中德环保设备制造有限公司
联系人:189 13960 189徐敏(经理) 025-5753 0868
