价格:¥15000.00/件
品牌:鸿源
型号:2D
包装:请见包装
发货地:产地衡水
起订:1件
供应:100件
发货:3天内
1、用途,本泵是适用于锅炉、管道、阀门、容器以及试验室获得液体高压源的试验。
2、标准:本泵是按机械工业部制定的新型全系列试压泵(以下简称泵)标准《/TQ453-463-86》及《/TQ625-87》进行设计的。基本参数性能、质量符合标准要求。
3、规格范围:本系统泵具有从低压大流量到高压小流量的特点,两种流量能自动变换在额定排出压力以下可进行任意数值的试压,额定排压力为6.3、16、25、40、63Mpa五个规格,为用户选择提供了方便。
二、技术数据
低压缸工作压力:≥0.3Mpa
低压柱塞直径:50mm
柱塞行程:55mm
低压流量:95ML/次
手柄长度:860mm
型号参数:
型号 | 额定排出Mpa | 每次流量Ml/次(毫升) | 柱塞直径mm | 柱塞行程 | 手柄施力 ≤N | 外形尽寸(毫米)长×宽×高 | ||
低压时 | 高压时 | 低压时 | 高压时 | |||||
2S-SY/6.3 | 6.3 |
95 | 25 |
50 | 25 |
55 |
360 | 1016×320×992
|
2S-SY/16 | 16 | 14 | 20 | |||||
2S-SY/25 | 25 | 9 | 16 | |||||
2S-SY/40 | 40 | 5 | 12 | |||||
2S-SY/63 | 63 | 3 | 10 | 1016×320×1043 |
三、基本结构简介

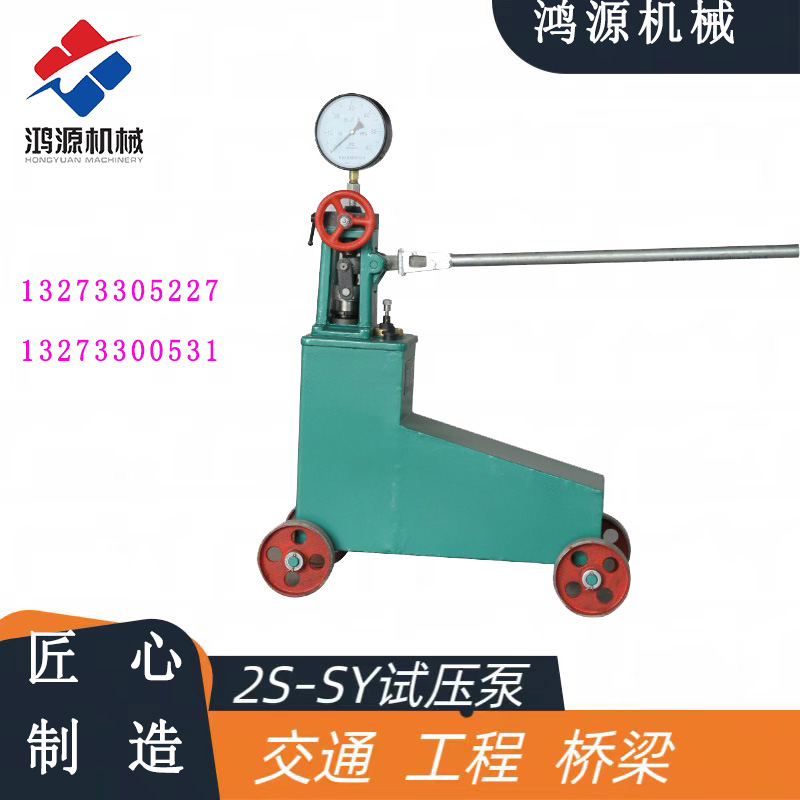

本泵结构简单,操作方便,容易掌握。是由水箱、机架、柱塞、控制器、手柄和工作接管等部件组成。
水箱下面装有四个滚轮便于移动,水箱上面装有水缸,水缸分低压缸体,低压柱塞体和高压柱塞等部分组件构成,低压柱塞体又是高压缸体,内装高压柱塞,低压柱塞通过联动板手柄在工作时做往复运动,低压缸体与水箱盖制成一体,在其上面装有机架和高压缸,机架上面装有控制器,在控制器的侧面分别装有放水阀针及手轮、控制阀针及手轮和工作接管。在控制器的上方装有压力表。当试压泵工作时,可通过表针观看指示值。在机架的侧面装有手柄,联运板是用来操作低压柱塞做往复运动的。
四、使用操作
试压泵在开始使用之前,应首先进行检查调整各处的联接部件是否有松脱现象。进出水管管路是否畅通,水箱内的水是否清洁,严禁使用含有纤维泥沙杂物的污水,防止影响泵的使用性能。检查调整完毕之后,将被试压容器与工作接管接通。关闭放水阀针,打开控制阀针,然后操作手柄上下浮动,用力要均匀避免冲击,使柱塞做往复运动,把水箱内的清水经吸水管吸入低压缸,进入高压缸和控制器,由工作接管流入被试压容器,其压力值可以从压力表上读出。工作压力不得超过本型号试压泵所规定的额定排出压力值。
当低压缸的压力大于0.3Mpa时,使逆流阀打开把多余的水排回水箱内。
被试压容器需要在某一压力下保留一段时间时,可拧紧控制阀手轮。关闭控制阀针,使被试压容器与泵隔绝,能够读出受压容器的压力值。在试压过程中如果发现有渗漏之处,要停下来进行检修工作。严禁在渗漏情况下继续加大压力使用。试压工作完毕之后,应先松开控制阀针,后松开放水针。在松开手轮时,应缓慢均匀,避免突然打开使表针受冲击而损坏。
五、维护保养
试压泵在长期不使用时,应将泵内的水放出,以免因水造成零件锈蚀损坏。并把出水口封闭起来,防止尘土入内。使用时水箱内要加入不含有纤维、泥沙等杂质的污水、水质应清洁。
在结冰温度的环境下,使用时,要在水箱内的水中加入防冻剂或配制防冻液。根据当地气温条件,以水液不结冻为适宜。
建议采用配制防冻剂,如下:
环境温度℃ | 90°% | 清水% |
0~-10 | 33 | 67 |
-10~-20 | 45 | 55 |
-20~-30 | 54 | 46 |
-30~-40 | 70 | 30 |
试压泵在使用和搬运移动过程中,压力表应避免震动和冲击,以防表件损坏,示值不准。
