价格：￥0.00/件
品牌：禹轩
标签： 不锈钢球阀
发货：3天内

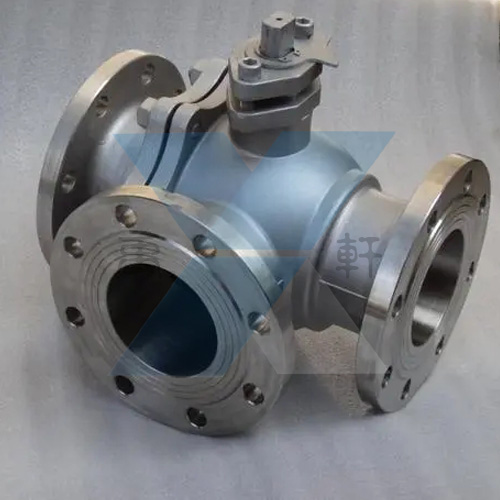

Q45F-16P不锈钢三通球阀产品特点
1、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化
2、三通球芯分T型和L型，使用寿命长，流通能力大，阻力小
3、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。
Q45F-16P-DN200不锈钢四通球阀 |
Q45F-16P-DN100不锈钢三通球阀 |
Q45F-16P不锈钢三通球阀主要性能范围
公称压力 | 试验压力 | ||
壳体 | 高压液密封 | 低压液密封 | |
1.6 | 2.4 | 1.76 | 0.6 |
2.5 | 3.75 | 2.75 | |
4.0 | 6.0 | 4.4 | |
CLASS150 | 3.0 | 2.2 | |
适用工况 | 适用介质 | 水、油品、气等非腐蚀介质和酸碱腐蚀介质 | |
适用温度 | -28～350℃ | ||
应用规范 | 连接法兰 | 79-59 GB9113、 | |
检验试验 | /T 9092-99 、API598 | ||
Q45F-16P不锈钢三通球阀主要零件材料
零件名称 | 材质 | |
GB | ASTM | |
阀体、阀盖 | WCB | A216-WCB |
PTFE、对位聚苯 | PTFE、对位聚苯 | |
球体 | 1Cr18Ni9Ti | SS 304 |
阀座、阀杆 | 2Cr13 | A246-416 |
双头螺栓 | 35CrMoA | A193-B7 |
Q45F-16P不锈钢三通球阀连接尺寸：
型号 | 公称通径 | 尺寸(mm) | ||||||||||
L | L2 | D | D1 | D2 | b | f | Z-d | H | W | |||
Q45F-16C | 15 | 150 | 72 | 95 | 65 | 45 | 14 | 2 | 4-14 | 95 | 130 | |
20 | 160 | 80 | 105 | 75 | 55 | 14 | 2 | 4-14 | 110 | 130 | ||
25 | 180 | 90 | 115 | 85 | 65 | 14 | 2 | 4-18 | 120 | 140 | ||
32 | 200 | 100 | 135 | 100 | 78 | 16 | 2 | 4-18 | 144 | 180 | ||
40 | 220 | 110 | 145 | 110 | 85 | 16 | 3 | 4-18 | 152 | 220 | ||
50 | 240 | 120 | 160 | 125 | 100 | 16 | 3 | 4-23 | 182 | 240 | ||
65 | 260 | 130 | 180 | 145 | 120 | 16 | 3 | 4-18 | 193 | 270 | ||
80 | 280 | 140 | 195 | 160 | 135 | 20 | 3 | 8-18 | 217 | 350 | ||
100 | 320 | 160 | 215 | 180 | 155 | 20 | 3 | 8-18 | 245 | 500 | ||
125 | 380 | 190 | 245 | 210 | 185 | 22 | 3 | 8-18 | 282 | 600 | ||
150 | 440 | 220 | 280 | 240 | 210 | 24 | 3 | 8-23 | 319 | 1000 | ||
200 | 550 | 260 | 335 | 295 | 265 | 26 | 3 | 12-23 | 380 | 1300 | ||
250 | 670 | 310 | 405 | 355 | 320 | 30 | 3 | 12-25 | 460 | 1700 | ||
300 | 720 | 370 | 460 | 410 | 375 | 30 | 3 | 12-25 | 520 | 2100 | ||
