Q941F-25R-DN100法兰电动球阀产品简述:
化工部法兰球阀为90度旋转开关阀,是管道开关切断理想的阀门,密封性能达到无泄漏,主要用于腐蚀性液体、水、气体、蒸汽、石油和石化产品等。化工部球阀产品结构分为手动型和高平台类型,具有结构紧凑、外观精美、使用方便、性能可靠、品质优良等特点;可与执行器配套气动控制、电动智能控制。

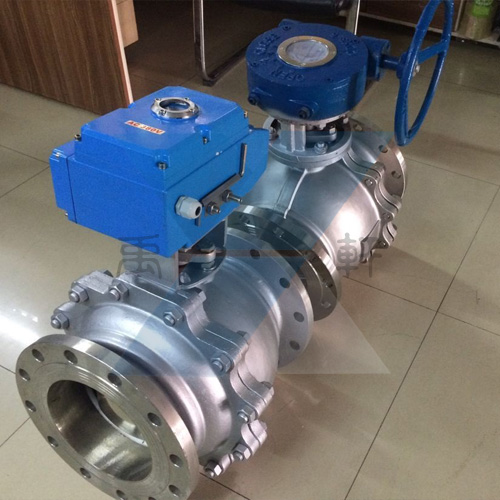

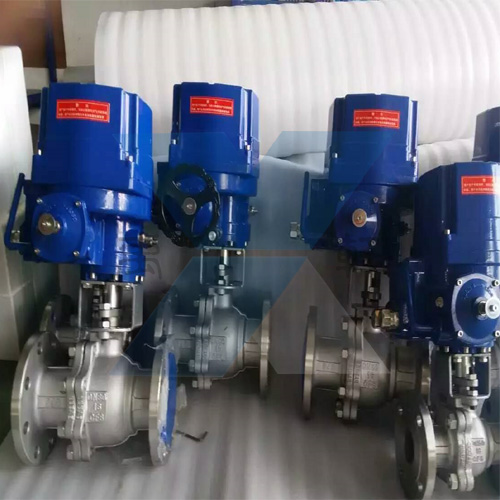

Q941F-25R-DN200法兰电动球阀 | Q941F-25R-DN100法兰电动球阀 |
Q941F-25R-DN100法兰电动球阀产品标准:
设计与制造标准:GB/T 12237-2007
化工部法兰标准:HG/T 20592-2009
结构长度:GB12221-2005
压力试验:GB/T13927-2008
Q941F-25R-DN100法兰电动球阀产品特点:
化工部球阀精选优质材料制造,优良的不锈钢耐腐蚀性能,耐高温,耐磨性能好。一体式铸造,密封性能好,避免赃物进入,品质有保障;
严格的质量检测流程,保证每一件产品质量。
1.耐腐蚀,耐高温。
2.浮动结构,开关轻便。
3.外观精致,结构紧凑。
4.结构简单,维修方便。
5.硅溶胶模铸,数控精加工。
Q941F-25R-DN100法兰电动球阀主要材料表:
序号 NO. | 零件名称 Part name | 材质 Material |
1 | 阀体Body | CF8M、CF8 |
2 | 阀盖End Cap | CF8M、CF8 |
3 | 螺母Nut | A194-8 |
4 | 螺栓Bolting | A193-B8 A193-B7 |
5 | 阀座Ball Seat | PTFE |
6 | 球体Ball | CF8MCF8 |
7 | 防静电装置Anti-Static | SUS316、SUS304 |
8 | 阀杆Stem | SUS316、SUS304 |
9 | 阀盖垫圈Body Gasket | PTFE/GRAFOIL |
10 | 阀杆密封圈Stem Seal-Ring | PIFE |
11 | V型阀杆填料V-Ring Packing | PTFE、GRAFOIL |
12 | 格南Gland | SUS316 |
13 | 碟型弹片Belleville Washer | SUS316 |
14 | 手柄格南Handle Gland | SUS301 |
15 | 手柄螺母Handle Nut | SUS304 |
16 | 挂锁装置Lock Device | SUS304 |
17 | 手柄Handle | SUS304 |
18 | 手柄胶套Handle Adapter | SUS304 |
19 | 定位螺栓Stop Bolt | VINYL PLASTIC |
20 | 锁紧螺丝Set Screwed | SUS304 |
21 | 手柄接头Handle Adapter | SUS304 |
22 | 蜗轮Worm Gear | A536(60-50-12)/FCD450 |
Q941F-25R-DN100法兰电动球阀外形尺寸表:
通径DN(d) | L | D | C | g | T | n-φ | W |
15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 140 |
20 | 140 | 105 | 75 | 55 | 16 | 4-14 | 160 |
25 | 150 | 115 | 85 | 65 | 16 | 4-14 | 180 |
32 | 165 | 140 | 100 | 78 | 18 | 4-18 | 250 |
40 | 180 | 150 | 110 | 85 | 18 | 4-18 | 300 |
50 | 200 | 165 | 125 | 100 | 18 | 4-18 | 350 |
65 | 220 | 185 | 145 | 120 | 18 | 4-18 | 350 |
80 | 250 | 200 | 160 | 135 | 20 | 8-18 | 400 |
100 | 280 | 220 | 180 | 155 | 20 | 8-18 | 500 |
125 | 320 | 250 | 210 | 185 | 22 | 8-18 | 600 |
150 | 360 | 282 | 240 | 210 | 24 | 8-22 | 800 |
200 | 400 | 340 | 295 | 265 | 26 | 12-22 | 1000 |
250 | 450 | 430 | 355 | 320 | 29 | 12-26 | 1200 |
