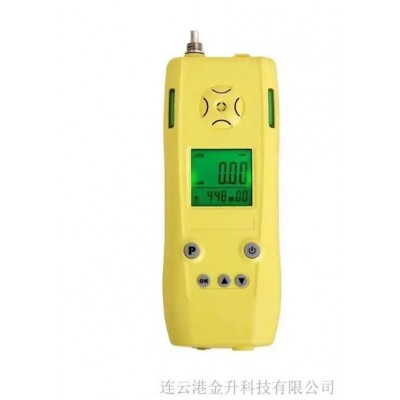

A-II型防爆泵吸式可燃性气体
警告:
严禁改变本安电路和与本安电路有关的元器件的型号、规格和参数!
严禁使用本说明书规定以外的电池!
前言:本说明书为北京卓安恒瑞科技有限公司生产的A-II型可燃性气体检测报警仪(以下简称仪器)使用说明书。使用本仪器前请详细阅读本说明书。
一. 用途
A-II型可燃性气体检测报警仪适用于煤矿井下、巷道等处连续监测环境中可燃性气体(瓦斯)等有毒气体浓度。当可燃性气体浓度超**,能自动发出声、光、振动报警。可供相关工作人员、管理人员、**人员、流动工作人员、煤矿通防人员等随身携带使用,也可供上述场所固定使用。仪器防爆型式为矿用本安兼隔爆型,防爆标志为ExibdI。
在具有可燃性气体爆炸性危险的煤矿井下:
a)温 度:0~40℃;
b)湿度:≤98%;
c)大气压力:80~116kPa;
d)风 速:0~8m/s;
e)贮存温度为-40~+60℃。
f)在具有爆炸性气体混合物的危险场所。
警示:当仪器使用环境条件超出上述使用条件时,可能会造成仪器误差增大。
二.测量原理
检测仪采用热催化型高性能传感器组成惠斯顿电桥,测量臂由载件催化元件(俗称黑元件)和纯载元件(俗称白元件)组成,辅助臂由金属膜电阻和电位器组成,稳压电路为电桥提供稳定的电压。在新鲜空气中桥路处于平衡状态,在被测气体中,可燃性气体在黑元件表面发生催化反映(无焰燃烧),使黑元件温度增高,电阻增大,桥路失去平衡,从而输出一个电位差该电位差在一定范围内,其大小与可燃性气体的浓度成正比。
三. 技术指标
测试气体 | 可燃性气体 |
测定原理 | 热催化载体敏感元件 |
测试范围 | CH4:0-100LEL |
指示精度 | 0~1.00% CH4: ±0.10% CH4 1.00~3.00% CH4: ±10% 真值 3.00~4.00% CH4: ±0.30% CH4 |
报警点设定 | 仪器的报警点设置范围:0.50~100LEL CH4;任意设置。 |
报警误差 | 报警误差应不超过±0.05 % CH4。 |
响应时间(T90) | 不大于20s。 |
报警声级强度 | ≥ 75dB(距蜂鸣器1米远处) |
报警光能见度 | ≥20米(黑暗中) |
传感器使用寿命 | > 1年 |
外形尺寸/重量 | 106mm×55mm×32mm/250克 |
电池规格 | 仪器的本安电源:锰酸锂蓄电池一节,型号:PL123450-1500mAh *高开路电压U0:4.2V 额定电压:3.7V *大短路电流I0:3.4A 电池串入750m限流熔断器以及1.0Ω/1W的限流电阻,并与电池一起用环氧树脂浇封为一体,构成本安电池组件。 |
*高开路电压U0 | 4.2V |
额定电压 | 3.7V |
*大工作电流 | 125mA |
