一、概述

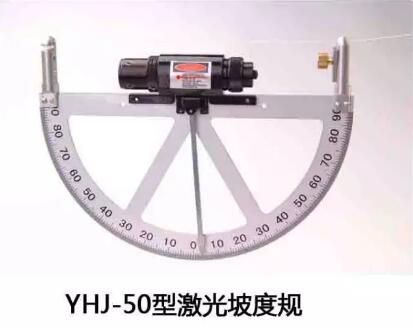

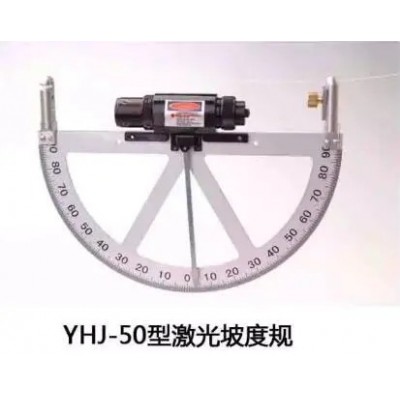

矿用本安型激光坡度规YHJ-50是集电子、光学、精密机械等技术为一体的仪器。
本仪器各项指标和性能均符合 GB3836.1-2010 爆炸性环境 第 1 部分：设备 通用要求；
GB3836.4-2010 爆炸性环境 第 4 部分：由本质**型“i”保护的设备；MT870-2000
煤矿用防爆激光指向仪；Q/HGY21-2012 矿用本安型激光瞄准器的要求。
二、仪器用途
矿用本安型激光坡度规YHJ-50可用于各种**、仪器的瞄准、指向。主要应用于
煤矿具有可燃性气体的采区，配合各种仪器进行照准、指向、定点、扫平等。
三、激光瞄准器型号定义
四、基本参数
安装方式：携带式
防爆形式：矿用本安型
防爆标志：ExibI
激光指向仪工作制：间断性运行
光 功 率：不大于 15mW
有效射程：50m
光斑直径：在 50m 处光斑直径应不大于 15mm
光斑飘移量：在 50m 处光斑飘移量应不大于 5mm
尺寸：89×32×26.5（mm）
重量：0.1kg
供电方式：电池供电（3V）
电池规格型号：锂-二氧化锰电池 CR123A 3.0V 1500mAh 1 只；
本安参数：
U0：3.4V； I0：5.5A
工作电压：3V； 工作电流：60mA
五、工作原理
工作原理如下图，浇封激光模组由电池供电发射激光，由按钮开关控制电源通断，限流电阻在电路短路时起保护作用。
六、使用环境
本仪器严格按照矿用本安结构和性能的要求制造，并符合规定的要求。仪器可在
下列环境中使用：
a 大气压力：80kPa～110kPa；
b 环境温度：-20℃～+40℃；
c 空气相对湿度不大于 96%RH（25℃时）；
d 在含有爆炸性气体（甲烷）和煤尘混合物的煤矿井下环境中；
e 在无明显破坏绝缘的气体或蒸汽的环境中；
f 污染等级：3 级。
七、仪器结构与使用方法
1．仪器的结构和特点
YHJ-50 矿用本安型激光瞄准器由半导体激光器、电源、光学系统组成，本仪器体
积轻巧，安装调节方便，结构外形如图所示。
1．开关按钮 2.卡座 3.固定螺钉 4.调整螺钉 5.激光头 6.激光束
2．仪器的安装和使用
松开紧定螺钉 3，将仪器卡座 2 插入所用机体的卡槽内，激光头朝前，旋紧紧定螺钉 3，将仪器固定。按动开关按钮 1，接通电源，镜头射出一束红色激光，调整镜头上
两个调整螺钉 4，使激光束与所用机体平行，再次按下开关按钮 1，切断电源，激光熄
灭。
八、简易故障排除
“仪器不工作”请根据下表检查您的仪器。如果经检查仪器仍无法正常使用，请
与维修网点或厂家联系。
九、保养与维护及**警示
瞄准器应轻拿轻放，避免剧烈震动，以免影响使用精度；
瞄准器工作时使用铭牌上要求的输入电压，严禁使用说明书中规定以外的电池；
调整激光束时不要用力过猛，严禁直视激光束，避免伤害眼睛；
严禁在有可燃性气体环境中更换电池，必须在**场所进行；
使用和维修时不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型
号；
本安产品不得随意与其它未经联检的设备连接；
长期不用时，应将电池取出；
本仪器 12 个月内因本厂质量问题，免费保修，并实行终生维修、调校、售后服务。
十、装箱清单
YHJ-50 矿用本安型激光瞄准器
一个
内六角*手
一个
产品说明书 一份
仪器箱
一个
产品合格证
一个
