QHB不锈钢污泥回流泵采购须知及使用条件;潜水穿墙式安装硝化液回流泵组成部件详解图1

QHB不锈钢污泥回流泵采购须知及使用条件;潜水穿墙式安装硝化液回流泵组成部件详解

2023-10-23 08:421780询价

价格:¥8800.00/套

品牌:南京中德环保

标签: 不锈钢潜水回流泵型号QHB1.5/6;内回流泵外形尺寸;混合液回流泵装配图纸

主机:碳钢、不锈钢

安装系统:碳钢、不锈钢、

叶轮:碳钢、不锈钢、

起订:1套

供应:200套

发货:3天内

发送询价

采购咨询价格欢迎联系,获取方案及报价、咨询:

南京中德环保设备制造有限公司

购咨询:徐敏(经理) 189--13960--189

污泥回流产品介绍

不锈钢污泥回流泵QHB1.5/6 硝化液污泥回流泵

QHB型污泥回流泵是在潜水搅拌机生产技术基础上开发的混合产品,该泵为二级污水处理厂混合液回流、反硝化脱氮的用设备,亦可以用于地面排水时抽净化水;灌溉和控制水道系统;废水处理过程中再循环或泥浆抽吸回路中需要微扬程、大流量场所。

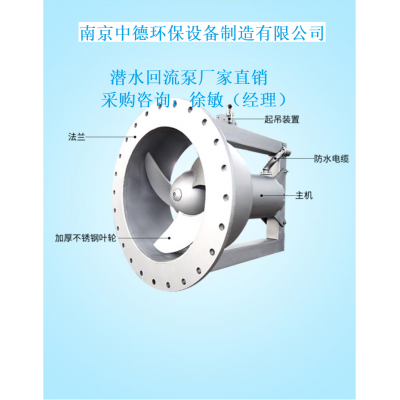

结构 不锈钢污泥回流泵QHB1.5/6 硝化液污泥回流泵

      QHB污泥回流泵有四个部分组成,1.单主机 2.穿墙管 3.拍门 4.安装系统(导轨、支架、起吊架)

污泥回流泵产品介绍

污泥回流泵使用条件

1、连续运行时,介质温度不高于40℃;

2、介质PH值为6-9。

3、潜没深度10m。

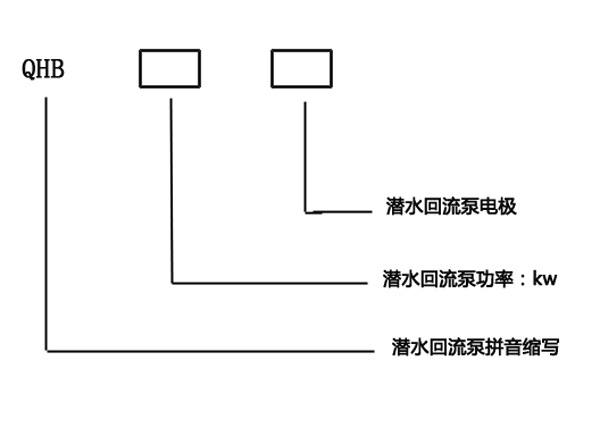

污泥回流泵型号表示方法




污泥回流泵结构简介

设计的装置部件和设备备件使污泥回流泵达到zui佳性能。

1、电缆:电缆采用特制水密电缆;

2、接线盒:接线盒是全封闭的,与周围液体和定子箱是隔离的;

3、电机:50Hz鼠笼式3相潜水异步电动机,F级绝缘,防护等级IP68。电机由周围介质冷却;

4、轴:电动机的轴采用不锈钢材料制作,转子作动平衡试验;

5、密封:静密封为O型密封圈。轴密封为机械密封,将油室与周围介质隔离;

6、轴承:采用进口轴承,设计使用寿命可达100,000小时以上;

7、油室:油用于润滑和冷却机械密封摩擦副,并隔离渗透液;

8、叶轮:叶轮有三枚叶片,叶片宽而薄,表面光滑呈后掠式,高效、无阻运转,且具有自清功能;

9、进口锥管:进口锥管的目的是为了形成**的流动状态;

10、排出接头:排出接头用于将进口锥管固定在出水管上;

11、引导装置:引导装置由两根管子(导管)和上方导管夹具所组成。



污泥回流泵产品特点

1、按低扬程、大流量设计,效率高;

2、抗堵塞、缠绕,使用可靠;

3、采用最新的密封材料,可以安全连续运行10000小时以上;

4、结构紧凑,安装维修方便;

5、主机采用冲压成形结构,体积小,精度高,耐腐蚀无噪音;

6、内设漏电漏水及电机过载保护(报警)装置,确保产品安全与可靠。

污泥回流泵性能参数



污泥回流泵安装事项

    1 正确安装使用是该泵能长久、正常运转的基本保证。

    2 污泥回流泵采用自动耦合安装系统,不用任何机械拆卸便可迅速提升设备进行检查和维护,安装方便快捷。

    3 本设备除穿墙管需要预埋外,导杆、起吊架均用钢膨胀螺栓与池体连接,不需要预埋件。

    4 预埋件和拍门由用户采购安装,用户定购时应该注意。

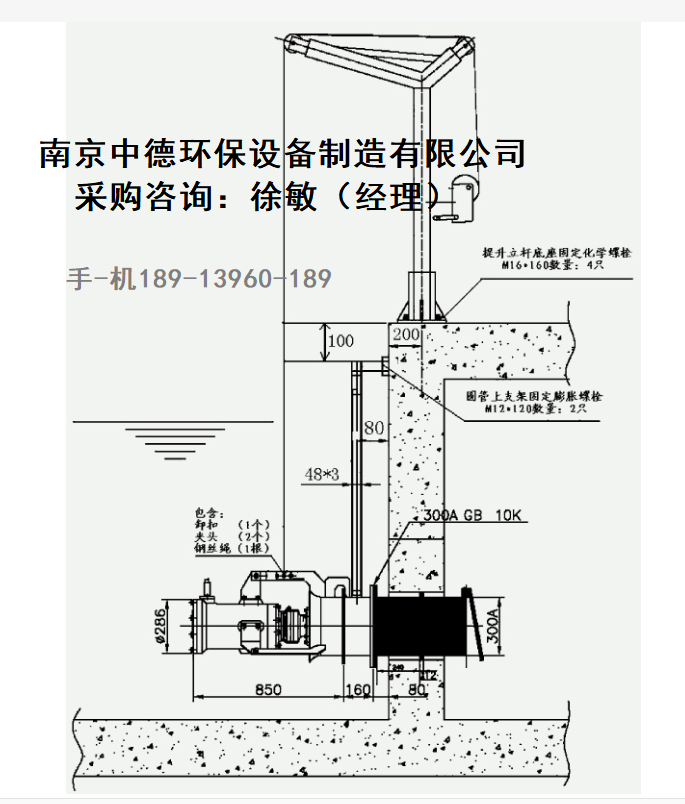

污泥回流泵安装示意图

污泥回流泵选型询价

      需提供功率多少,流量、扬程是多少,要不要穿墙管和拍门,安装系统是否需要,材质有无要求?
