水下高速推流搅拌器厂家价格说明;混合式潜水搅拌机使用条件及土建预埋尺寸图;缺氧池潜水搅拌机型号图1

水下高速推流搅拌器厂家价格说明;混合式潜水搅拌机使用条件及土建预埋尺寸图;缺氧池潜水搅拌机型号

2023-10-23 08:421490询价

价格:¥3090.00/套

品牌:中德

标签: 高速潜水搅拌器生产厂家;销售铸铁潜水搅拌器供应商及选型方法

主机:碳钢、不锈钢

安装系统:碳钢、不锈钢、

叶轮:碳钢、不锈钢、玻璃钢、聚氨酯

起订:1套

供应:85套

发货:3天内

发送询价

潜水搅拌机专业生产厂家 销售搅拌器选型

1、设备名称:潜水搅拌机

2、设备型号Q1.5/6-260/3-980/S/C

型号说明:Q潜水搅拌机,0.85/8:

功率0.85KW、8极电机

260/3:叶轮直径为260mm、3只叶片,

480/S:叶轮转速480r/min、S-与水接触的除电缆外材质为不锈钢。

潜水搅拌机专业生产厂家 销售搅拌器选型

3、主要技术参数





  产品型号

技术参数

Q1.5/6-260/3-980/S/C

电机功率    kw

1.5

叶轮转速    r/min

980

叶轮直径     mm

260

水 推 力      N

180

电机防护等级

IP68

电机绝缘等级

F

电    源

380V , 3ph , 50Hz

4、用途

     广泛用于污水处理厂的工艺流程中推进、搅拌含有悬浮物的污水、污泥混合液、工业过程液体等,创建水流,加强搅拌功能,防止污泥沉淀及产生死角,沟内流速不低于0.3M/s。

5、特点

   5.1 Q型铸件式结构的潜水搅拌机(以下简称搅拌机)采用多极电机。其结构紧凑、体积小、操作维护简单、安装检修方便、噪音小,使用寿命长;

   5.2 叶片经冲压成型,精度好,具有zui加的水力设计,工作效率高。

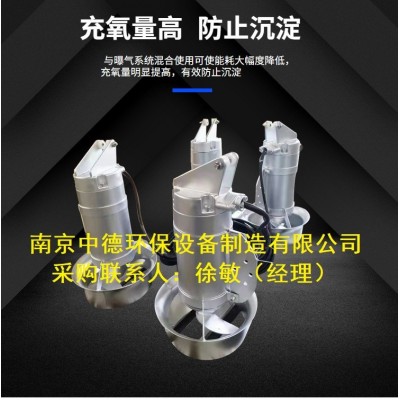

   5.3 与曝气系统混合使用可使能耗大幅度降低,冲氧量明显提高,有效防止沉淀。

6、使用条件

   潜水搅拌机在下列条件下能正常连续运行:

   6.1海拔高度不超过1000m;

   6.2高介质温度不超过40°C;

   6.3介质的PH值在5~9之间;

6.4液体密度不超过1150kg/m3;

6.5潜水深度一般不超过10m。

7、技术性能

   7.1搅拌机的定额是以连续工作制(S1)为基准的连续定额;

7.2搅拌机转动平稳、自如,无卡阻、停滞等现象;

7.3搅拌机应能承受压力不低于0.2MPa;历时3分钟的气压试验而无渗漏现象;

7.4搅拌机采用双机械密封结构和唇形密封组织,机械密封保证在15000小时内可靠运行而不需更换;

7.5搅拌机的引出电缆采用GB5013.4中规定的YZW型中橡胶套电缆或性能相同的其它电缆,电缆长度正常配置为10m,也可按用户要求提供。电缆密封头采用特殊硫化处理,能方便地进行更换并有效地密封;

7.6主机材质为铸铁,叶轮、导流罩材质均为不锈钢,不锈钢部分采用酸洗、钝化处理,其表面光亮,无污损,碰伤,裂痕等现象;潜水搅拌机专业

生产厂家 销售搅拌器选型

7.7搅拌机设有明细的红色旋转标记;

7.8搅拌机引出电缆中双色线(黄/绿)规定为接地线,联接可靠。志明显,在使用期内不易磨灭;

7.9搅拌机叶片及转子采用动平衡试验,平衡精度为G6.3;

8、使用寿命

   搅拌机在规定的条件下连续运行、间歇运行和长期停止状态后恢复运行,搅拌机在整个运行过程能保持平稳运行,故障前平均运行时间不小于10000小时,整机使用寿命不小于20年。

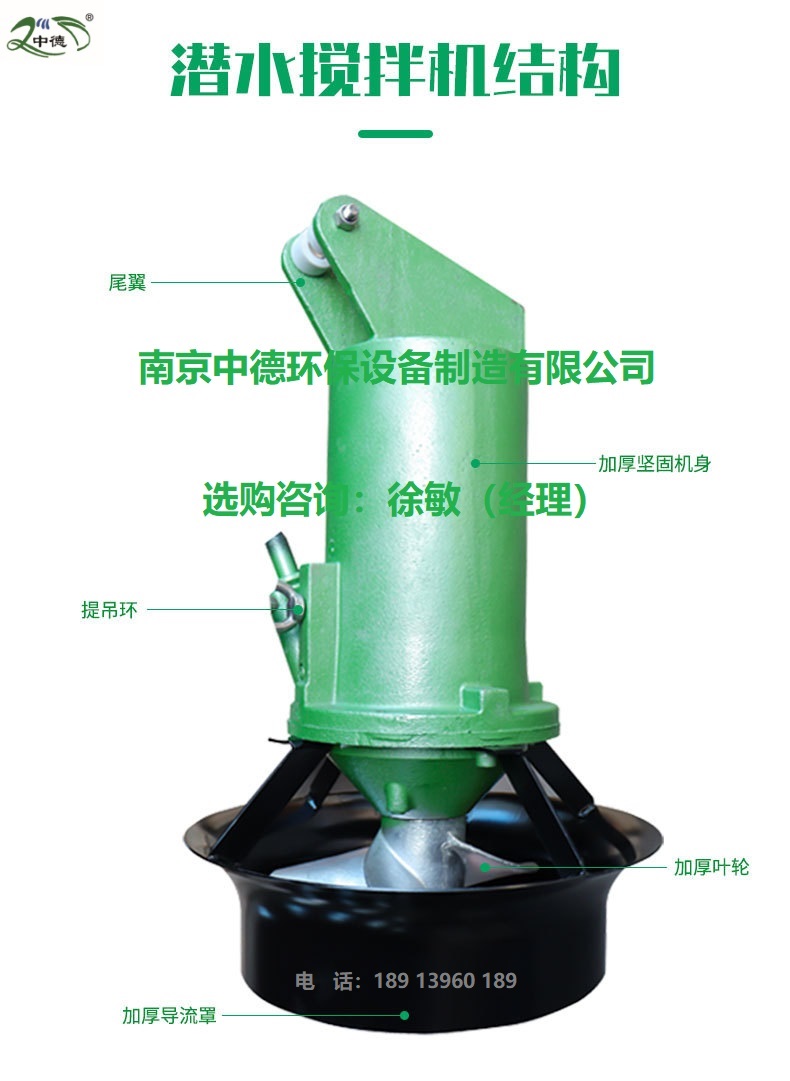

9、结构设计

   9.1电机

      采用潜水鼠笼电机,电机的额定功率值应超过zui大预期负荷至少10。电机绕组的绝缘等级为F级,zui大工作温度为155℃,电机定子由周围的液体冷却;

   9.2一个油室和2道机封

      润滑并冷却密封装置,轴承座与电机和液体之间设有2道机封。

   9.3搅拌机的轴承全部采用进口轴承(NSK),所有轴承的设计寿命应不小于100000小时。

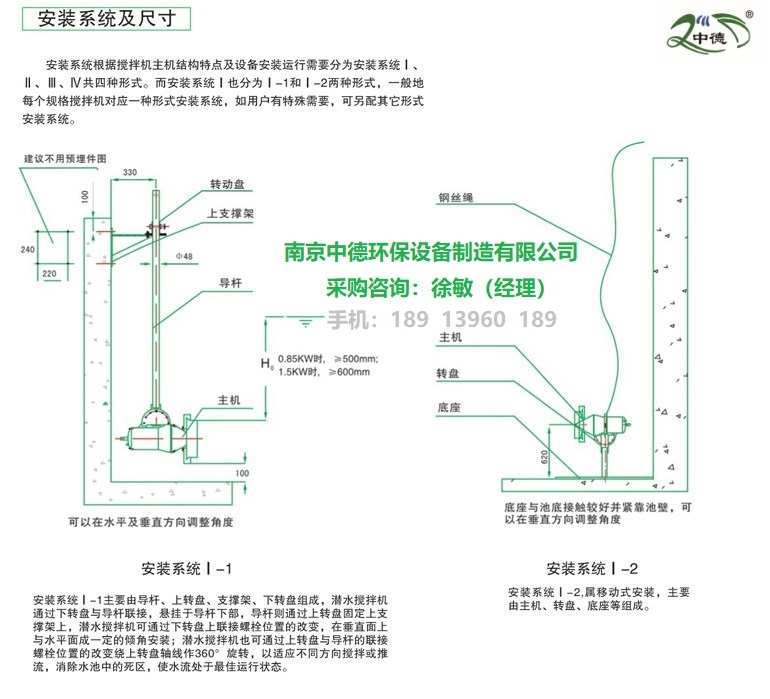

10、安装系统

    搅拌机的提升由安装系统来进行的,每台搅拌机应配备一套安装系统。它包括:导杆、支撑架、臂式起吊架和手摇葫芦升降装置。

11、搅拌机主要零部件材质规定如下:

a)机壳材质为铸铁;

b)叶轮、导流罩材质为不锈钢;

C)外露紧固件采用的材质为不锈钢;


12、控制方式

控制箱带有起/停控制按钮运行指示灯、紧急停车按钮,自动/手动切换开关,当切换到自动状态时,搅拌机可受到来自控制室PLC送来的开、停命令,当切换到手动时,可就地手动控制开停。

就地控制箱可实现设备的自保护,具有过热、过流和泄漏保护功能,并可预留PLC接口。

13、配套范围

   1)装配完整的整机

2)不锈钢安装系统

14、制造及质量保证措施

   严格执行国家城镇建设行业标准潜水推进器CJ/T109-2000,按照已通过的ISO9001质量管理体系进行管理,并对所有外购件承担zui终质量责任。

为大家整理了一下潜水搅拌机规格,希望可以帮到各位。潜水搅拌机专业生产厂家 销售搅拌器选型


材料名称规格单位
潜水搅拌机 Q5.5/8-640/3 功率5.5
潜水搅拌机 Q7.5/6-640/3 功率7.5
潜水搅拌机 Q11/6-790/3 功率11
潜水搅拌机 Q15/4-790/3 功率15
潜水搅拌机 Q4/12-620/3 功率4
潜水搅拌机 Q5/12-620/3 功率5
潜水搅拌机 Q7.5/12-620/3 功率7.5
潜水搅拌机 Q10/12-620/3 功率10
潜水搅拌机 Q3/2-1100/2 功率3
潜水搅拌机 Q1.5/6-1800/2 功率1.5
潜水搅拌机 Q1.5/4-2500/2 功率1.5
潜水搅拌机 Q3/6-1800/2 功率3
潜水搅拌机 Q4/4-2500/2 功率4
潜水搅拌机 Q5/4-2500/2 功率5
潜水搅拌机 Q5.5/8-640/3 功率5.5
潜水搅拌机 Q7.5/6-640/3 功率7.5
潜水搅拌机 Q11/6-790/3 功率11
潜水搅拌机 Q15/4-790/3 功率15
潜水搅拌机 Q4/12-620/3 功率4
潜水搅拌机 Q5/12-620/3 功率5
潜水搅拌机 Q7.5/12-620/3 功率7.5
潜水搅拌机 Q10/12-620/3 功率10
潜水搅拌机 Q3/2-1100/2 功率3
潜水搅拌机 Q1.5/6-1800/2 功率1.5
潜水搅拌机 Q1.5/4-2500/2 功率1.5
潜水搅拌机 Q3/6-1800/2 功率3
潜水搅拌机 Q4/4-2500/2 功率4
潜水搅拌机 Q5/4-2500/2 功率5
潜水搅拌机 Q2.2/8-320/3 功率2.2
潜水搅拌机 Q4/6-320/3 功率4
潜水搅拌机 Q1.5/8-400/3 功率1.5
潜水搅拌机 Q2.5/8-400/3 功率2.5
潜水搅拌机 Q0.85/8-260/3 功率0.85
潜水搅拌机 Q1.5/6-260/3 功率1.5
潜水搅拌机 Q2.2/8-320/3 功率2.2
潜水搅拌机 Q4/6-320/3 功率4
潜水搅拌机 Q1.5/8-400/3 功率1.5
潜水搅拌机 Q2.5/8-400/3 功率2.5
潜水搅拌机 Q0.85/8-260/3 功率0.85
潜水搅拌机 Q1.5/6-260/3 功率1.5

可以根据客户要求定制各种尺寸规格,

24小时及时做详细方案及报价、咨询:

南京中德环保设备制造有限公司

联系人:189 13960 189徐敏(经理) 025-5753 0868
