价格：￥19800.00/套
品牌：中德
主机：碳钢、不锈钢
安装配件：碳钢、不锈钢、
轴承：NSK
起订：1套
供应：20套
发货：3天内
管式滗水器工作原理图的详细资料： |
设备结构： 选 装式滗水器由电机、减速机组成的驱动装置；蜗轮、蜗杆、丝杠组成的升降装置；四连杆机构、排水支管和总管、出水堰槽、浮筒及排渣装置、水下轴承等组成。、 旋 转式滗水器通过驱动装置和四连杆机构将丝杠的直线升、降运动转换成出水堰及排水管的旋转运动，以滗除上清液。浮筒排渣装置在堰口前方的水上、水下和两侧形 成一个无浮渣的出水区域，浮筒漂浮于水面可以自动调节与堰口之间的距离。 XB型旋转式滗水器旋转式滗水器滗析器用途的详细资料： 设备结构： 选 装式滗水器由电机、减速机组成的驱动装置；蜗轮、蜗杆、丝杠组成的升降装置； 四连杆机构、排水支管和总管、出水堰槽、浮筒及排渣装置、水下轴承等组成。 旋 转式滗水器通过驱动装置和四连杆机构将丝杠的直线升、降运动转换成出水堰及排水管的旋转运动，以滗除上清液。 浮筒排渣装置在堰口前方的水上、水下和两侧形 成一个无浮渣的出水区域，浮筒漂浮于水面可以自动调节与堰口之间的距离。 XB型旋转式滗水器 旋转式滗水器滗析器用途是在消化吸收国外技术而生产的，专门为大型序批式生物处理系统而设计，具有良好的水力机械性能，能实现滗水过程中进入出水堰的水流呈层流状态，下降速度平衡，使出水量保持不变，是循环式活性污泥法工艺的关键设备。 管式滗水器工作原理图工作过程： 在曝气和沉淀阶段，滗水器位于主曝气区的zui高液位之上。 滗水时，下降到水面以下进行排水，当水位下降到zui低水位， 滗水器返回到初始位置。 性能特点： 旋转式滗水器滗析器用途在运行过程中实现自动变速，并且调整范围大。设备运行与水位下降保持同步，下降速度为均速。 滗水时的运行速度可以根据不同的水质可选择相应的下降速度。不同于滑块升降装置，更不同于气动或液压的升降装置。 电控系统采用的变频器安装于就地控制箱，既能现场手动控制又能接受控制室PLC发出的控制信号以实现自动控制。 出水的全过程都能阻挡水面的浮渣不进入出水堰。 水下转动部件密封性能良好，密封圈使用寿命长，更换容易，确保出水水质。 滗水器运行过程实行限位控制。以保护机构不受损害。 驱动机构稳定可靠，耗电量小，运行费用低。 整机机构紧凑，操作简便，维修方便。 工作过程：
在曝气和沉淀阶段，滗水器位于主曝气区的zui高液位之上。滗水时，下降到水面以下进行排水，当水位下降到zui低水位，滗水器返回到初始位置。 性能特点： 滗水器在运行过程中实现自动变速，并且调整范围大。设备运行与水位下降保持同步，下降速度为均速。滗水时的运行速度可以根据不同的水质可选择相应的下降速度。不同于滑块升降装置，更不同于气动或液压的升降装置。 电控系统采用的变频器安装于就地控制箱，既能现场手动控制又能接受控制室PLC发出的控制信号以实现自动控制。 出水的全过程都能阻挡水面的浮渣不进入出水堰。 水下转动部件密封性能良好，密封圈使用寿命长，更换容易，确保出水水质。 滗水器运行过程实行限位控制。以保护机构不受损害。 驱动机构稳定可靠，耗电量小，运行费用低。 整机机构紧凑，操作简便，维修方便。
|
我厂在消化国外技术的基础上开发研制的，专门为序批式生物处理系统而设计，具有良好的水力机械性能。能实现滗水过程中进入出水堰的水流呈层流状态，滗水全过程采用匀速运行，水面平稳无波动，是循环式活性污泥法工艺的关键设备。该滗水器滗水深度可以随意调整，用户可以根据实际需要对出水量进行调节，它具有滗水效果好、动作灵敏可靠、自动化程度高、集中管理方便，故障率低、维护方便等优点。可广泛适用于城市污水处理厂及造纸、啤酒，制革、制药、食品、垃圾处理等行业的污水处理中。
一XB-100简易滗水器 工厂价销售主要工艺流程如下：
SBR、CASS池内进水、 风机嚗气、 污泥沉淀、 滗水器滗水
二、设备主要技术性能：
1、设备主体采用三点旋转支撑，各个部件配合紧凑、运转平稳。
2、浮筒采用浮动设计，能根据池内水位不断变化而始终保持浮筒挡渣面与水位持平，达到挡渣的效果。
3、设备动力采用摆线针轮减速机带动丝杠作匀速直线运动，在设备运行时能保证滗水槽连续、均匀地滗水。
4、设备运行时滗水速度均匀、滗水槽内无污泥滞留、水面平稳无波动、主体动力无噪音、滗水完毕能自动反程。
5、水下旋转部分采用机械密封装置，能保证滗水器旋转部分长期运转而不漏水。
6、机械传动部分采用摆线针轮减速机，有效地保证滗水速度的稳定并提供足够的推力，电动推杆内部配置多级保护，能保证设备长期运行而不至损坏。
7、PS旋转式滗水器用途设备正常运行时，用户可以根据实际需通过电控柜内自带的数显（滗水深度调节器）对出水量进行调节，滗水范围能在0至zui大滗水深度之间作随意调整。
。
三、XB-100简易滗水器供应商技术参数
型号 | L1 （mm） | L2 (m3/h) | L3 （L/ms） | L4 (mm) | L5 (mm) |
PS-50 | 1400 | 700 | 250 | ≥600 | 400 |
PS-100 | 1400 | 700 | 250 | ≥600 | 400 |
PS-150 | 1400 | 700 | 250 | ≥600 | 400 |
PS-200 | 1600 | 800 | 300 | ≥600 | 400 |
PS-300 | 2000 | 1000 | 300 | ≥1000 | 400 |
PS-400 | 3200 | 1600 | 350 | ≥1000 | 500 |
PS-500 | 3200 | 1600 | 350 | ≥1000 | 500 |
PS-600 | 4000 | 2000 | 400 | ≥1000 | 500 |
PS-800 | 6000 | 3000 | 400 | ≥1000 | 500 |
PS-1000 | 8000 | 4000 | 400 | ≥1000 | 500 |
PS-1200 | 10000 | 5000 | 400 | ≥1000 | 500 |
型号 | 堰宽 （mm） | 处理水量 (m3/h) | 过水流速（L/ms） | 滗水深度(mm) | 预埋管A(mm) | 电机功率(kw) |
PS-50 | 1200 | 0～50 t/h | ≤30 | 0～2500 | DN150 | 0.55kw |
PS-100 | 1800 | 0～100t/h | ≤30 | 0～2500 | DN200 | 0.55kw |
PS-150 | 1800 | 0～150 t/h | ≤30 | 0～2500 | DN250 | 0.55kw |
PS-200 | 1800 | 0～200 t/h | ≤30 | 0～2500 | DN250 | 0.55kw |
PS-300 | 2500 | 0～300 t/h | ≤30 | 0～2500 | DN300 | 0.55kw |
PS-400 | 3600 | 0～400 t/h | ≤30 | 0～2500 | DN400 | 0.75kw |
PS-500 | 4000 | 0～500 t/h | ≤30 | 0～2500 | DN400 | 0.75kw |
PS-600 | 5000 | 0～600 t/h | ≤30 | 0～2500 | DN450 | 0.75kw |
PS-800 | 8000 | 0～800 t/h | ≤30 | 0～2500 | DN500 | 0.75kw |
PS-1000 | 10000 | 0～1000 t/h | ≤30 | 0～2500 | DN550 | 0.75kw |
PS-1200 | 10000 | 0～1200 t/h | ≤30 | 0～2500 | DN600 | 0.75kw |
四、工作原理
PS旋转式滗水器用途由滗水装置、传动装置、撇渣浮筒装置及回转支承等组成。驱动机构通过可伸缩推杆带动滗水装置及撇渣浮筒装置绕旋转支承旋转，从而使滗水堰口上下弧形运动，达到滗出上清液的目的。
五、设备主要优点、特点：
1、滗水全过程采用匀速运行。
2、设备自带数显（滗水深度调节器）史滗水深度可以随意调整。
3、滗水完毕能自动反程。
4、出水口方向在池边一侧。
六、定货须知：
订货时用户单位需提供相应的土建预埋件，及标高尺寸。
也可以根据用户提供的要求定制。

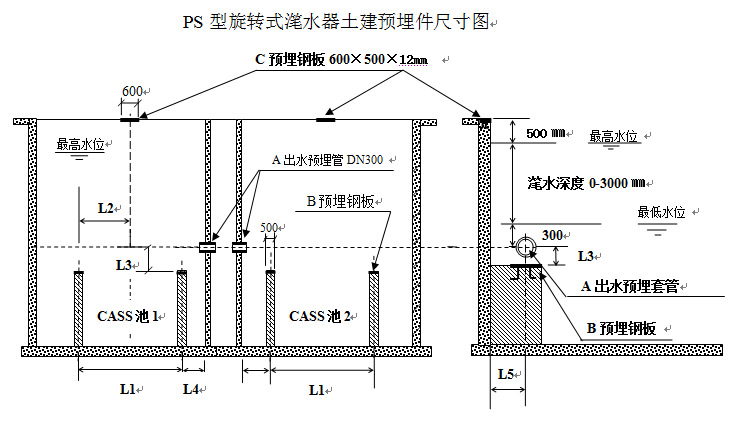

以上设备可以根据用户要求，由我方提供土建预埋件尺寸图
可以根据客户要求定制各种尺寸规格，
24小时及时做详细方案及报价、咨询：
南京中德环保设备制造有限公司
联系人：189 13960 189徐敏（经理） 025-5753 0868
